IEC 60601-2-35 Медицинские нагревательные устройства с использованием одеял и подушек

IEC 60601-2-35 Медицинские нагревательные устройства с использованием одеял и подушек

Обзор продукта:

Это устройство используется для электрических одеял, электрических нагревательных подушек и других аналогичных гибких отопительных приборов для отопления кровати или человеческого тела,используется для проверки огнестойкости электрических одеял, электрические нагревательные подушки и другие аналогичные гибкие нагревательные приборы для обогрева кроватей или человеческих тел,и проверить, вызывает ли заряженная дуговая вспышка тела перегрев или сгорание пробы..

Применяемые стандарты:

IEC 60601-2-35:2009 Медицинское электрическое оборудование - Часть 2-35: Особые требования к базовой безопасности и существенным характеристикам отопительных устройств, использующих одеяла,прокладки и матрасы, предназначенные для обогрева в медицинских целях

+AMD1:2016CSV, MOD

IEC60335-2-17:2012 "Домашние и аналогичные электрические приборы - Безопасность - Часть2-17:Особые требования к одеялам, подушкам и аналогичным гибким отопительным приборам"

GB4706.8-2008 "Безопасность бытовых и аналогичных электрических приборов - Особые требования к электрическим одеялам, электрическим нагревательным подушкам и аналогичным гибким отопительным приборам" 30.101.1 и Рисунок 113 и Рисунок 113а

Технические параметры:

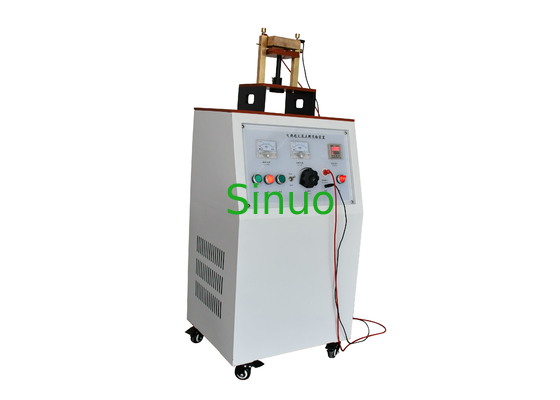

1Испытательное устройство с искровым зажиганием состоит из контрольной коробки (включая мощность 10 КВ), нагревательной камеры (необязательно) и кранкета.

2Испытательная стойка показана на рисунках 113 и 113a IEC 60335-2-17, конструкция изготовлена из нержавеющей стали, изоляционного материала и латуни.

3Контрольная камера:

A. Выходная мощность: напряжение 0 ~ 15KV, ток 0 ~ 2mA; когда ток короткого замыкания составляет 1mA, падение напряжения меньше 100V

B. Мощность на время испытания: от 0 до 9999 с, может быть предварительно настроена

C. Время записи от запуска питания до достижения пламенем внутреннего края шаблона: от 0 до 9999 с

4. Камера отопления с естественной вентиляцией (необязательно):

A. Температура нагрева: 0-200 °C, предварительно устанавливаемая, колебания ±1 °C

B. время нагрева от 0 до 99 часов 59 минут 59 секунд, может быть предварительно настроено

C. Внутренний размер L*W*H = 450X450X500 мм

Принципы:

В коробке с естественной вентиляцией нагрева температуру устанавливают на 65°C±2°C в течение 3 ч.и поместить образец на электроде поддерживающей рамы, выполненной в соответствии со стандартом, как показано на рисунке ниже (расстояние между фиксированным электродом и регулируемым электродом составляет 6.0mm± 0.01mm, его можно регулировать с помощью регулируемого электрода), применять синусоидное номинальное напряжение 10 кВ на оба конца электрода и подключать регулируемый неиндуктивный резистор в серии,так что короткое замыкание 1mA, и выходное напряжение не уменьшится на 100 В, время включения составляет 2 минуты, Запишите время от начала включения до момента, когда искра достигнет внутреннего края шаблона,взять средний по стандартным требованиям и судить, является ли он квалифицированным или нет.
