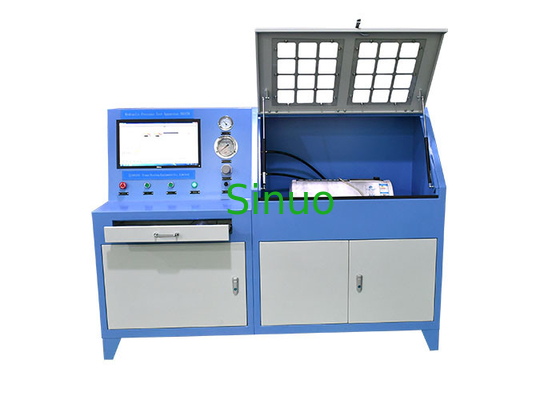

Прибор теста гидравлического давления IEC 60335-2-24 для теста сопротивления давления
| Power required: | 220V, 60Hz | High pressure: | 0-48Mpa |
| Pressurization speed: | 0-2.5MPa/S | Measure accuracy: | ±0,5%полной шкалы |
| Test station: | Одиночный | Exhaust system: | Автоматический |
| Test medium: | Вода | Test volume: | 30L |
| High Light: | Прибор теста гидравлического давления IEC 60335-2-24,прибор теста гидравлического давления 2.5MPa/S |
||
Прибор теста гидравлического давления IEC 60335-2-24 для теста сопротивления давления
Информация о продукте для прибора теста гидравлического давления:
Эта испытывая машина соответствует IEC60335-2-24: статья 2017 22,7 и статья 22,103, etc.
Оно использовано для сопротивления давления и теста утечки приборов обжатия используя огнеопасные хладоагенты и приборов используя системы рефрижерации trans критические.
Главные компоненты этой машины принять освоенные изделия независимо произведенные нашей компанией.
- Пронзительная система принимает не-сваренное соединение.
- Система теста жидкая отделена от управляя жидкой системы, которая удобна для контроля температуры теста и диверсификации средств массовой информации теста.
- Компьютерное управление.
- Программное обеспечение написано LABVIEW (компьютерным управлением).
- Во время теста, компенсацию давления можно выполнить автоматически; падения давления быстро после того как время достигается, и система автоматически останавливают надуть.
- Специально конструировал защитный оборудовать смогите эффектно защитить операторов и оборудования от взрывая повреждения.
- Осуществите функцию компьютерного управления, оператора смогите свободно установить время завалки и вытыхания воды, время пребывания давления, время чистки инфляции, и испытательное давление. Во время эксперимента, вы можете произвольно установить одиночный или многошаговый тест удерживания давления, или оператор может сразу обрабатывать взрывая тест после теста удерживания давления. Скорость наддува можно держать постоянн, stepless регулировка можно осуществить, проверки данных и параметры кривой можно показать в реальное временя, результаты теста можно автоматически сохранить, и отчеты по испытанию можно напечатать произвольно. (Компьютерное управление)
Технические параметры для приборов теста гидравлического давления:
Требуемая сила: 220V, 60Hz
Высокое давление: 0-48Mpa
Скорость наддува: коэффициент controllable, ряд регулировки 0-2.5MPa/S
Точность измерения: ±0.5%FS
Время пребывания давления: произвольно установите, с секундами как блок времени.
Сбор информации: Карта приема NI американца высокоскоростная, тариф приема 100 000 times/S.
Пиковый показатель: Записанный программным обеспечением Labview
Испытательная станция: Одиночный
Высасывающая система: Автоматический
Средство теста: Чистая вода
Том: 30L
Температура: Комнатная температура
Система управления: автоматического управления режим компьютером
Компьютер: DELL
Контрольная программа: Программное обеспечение Labview
Отчет по испытанию: Майкрософт Офис
Размеры и вес оборудования: L 1800mm* w 700mm*H 1330mm, приблизительно 190KG
Состав и характеристики оборудования для приборов теста гидравлического давления:
1 гидравлическая испытывая машина использует электрический насос теста давления как источник питания, и контролирует клапан соленоида через передатчик давления и карту захвата для того чтобы достигнуть испытания.
2 стенд компьютерного управления и теста принять интегрированную структуру, левая сторона контрольная часть, правильная сторона стенд теста. Структура разумна и план красив.
3 компьютерное управление и программное обеспечение деятельности
Система управления 4 компьютеров автоматически
4,1 дисплеи компьютера процесс теста.
4,2 скорость наддува регулируема, изменения давления может быть обнаружена в реальном времени, динамическая кривая может быть выходом.
4,3 особенная тестовая программа, оператор могут установить испытательное давление и время теста и другие проверки данных, система автоматически реальное время произведет и напечатает отчеты по испытанию, кривые и параметры теста дисплея, и результаты теста магазина.
4,4 английский интерфейс деятельности, который сжаты и удобны, обновление и обслуживание контрольной программы прост.
Записывать 4,5 и функция выхода:
(1) кривая спешки (стандартная конфигурация)
(2) экспериментальные данные сохранены в файле Excel для легких доступа, хранения, и изменения
(3) система может немедленно произвести printable отчет кривой спешки, установок, интерфейсов и параметры можно изменить согласно требованиям к потребителя.
(4) блок времени теста: во-вторых
(5) блок давления: MPa
(6) оператор может установить многоуровневое время пребывания испытательного давления и давления. Компьютер автоматически производит стандартную кривую. Давление стабилизировано на установленном значении во время удержания давления. Оно имеет функцию сравнивать фактическую кривую со стандартной кривой. 2 кривой показаны на такой же диаграмме в то же время.
4,6 типичные методики проверки которые можно оборудовать следующим образом:
Постоянн наддув - давление держа сброс давления:
Мера предосторожности и обслуживание для прибора теста гидравлического давления:
1 пожалуйста близкий дверь камеры перед делать тест, во избежание личную травму должную к взрывать.
2 пожалуйста наблюдайте уровнем воды во время заполняя воды в цистерну с водой, для предотвращения переполнения воды. Пожалуйста добавьте чистую воду в цистерну с водой.
3 если давление в трубопроводе не сброшено до «0", перед разгружать образец, оператор, то не будет отжать «сброс давления» кнопку и ожидание до давления в трубопроводе сбрасывает до «0".
4 пожалуйста вымотайте воду в цистерне с водой если испытательное оборудование находится в не-работая состоянии в течение длительного времени, и очистите ее с тканью.
5 пожалуйста очистите камеру внутрь после каждого теста.
6 пожалуйста отключите электропитание и источник воздуха когда машина теста в не-работая состоянии.
