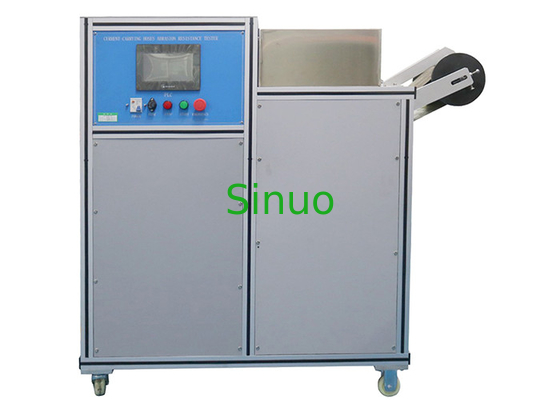

Оборудование для испытаний на ссадину ИЭК 60335-2 для настоящего шланга стиральной машины
| Crank Rotation Speed: | 30r/min | Hose Moving Distance: | 300mm |
| Test Mass: | 1KG | Abrasive Belt: | P100 |
| Control Method: | PLC control | Display: | Touch Screen |
| Test Station: | One station | Drive Mode: | Motor drive |
| High Light: | Оборудование для испытаний на истирание IEC 60335-2,Оборудование для испытаний на истирание для токоведущих частей,Оборудование для испытаний на истирание с управлением ПЛК |
||
Оборудование для испытаний на истирание IEC 60335-2 для токоведущего шланга стиральной машины
Обзор продукта для оборудования для испытаний на истирание:
Это оборудование для испытания на стойкость к истиранию токоведущих шлангов соответствует стандарту IEC60335-2-2, пункт 21.102, рис. 101. Подходящие для проверки токоведущие шланги пылесосов или водоотсасывающих устройств должны быть устойчивы к истиранию.
Оборудование управляется ПЛК и управляется сенсорным экраном.Двигатель приводит кривошипно-шатунный механизм во вращение со скоростью 30 об/мин, а образец токопроводящей трубки совершает возвратно-поступательное движение 100 раз вперед и назад на 300 мм через шатун.При этом поддерживайте шланг вращающимся гладким роликом, а к внешнему краю ролика прикрепите ленту из абразивной ткани, движущейся со скоростью 0,1 м/мин.Абразивом наждачной шкурки является корунд, размер частиц P100 в соответствии с положениями ISO 6344-2.На другом конце шланга висит груз массой 1 кг в качестве направляющей, предотвращающей вращение шланга.В самом нижнем положении максимальное расстояние груза от центра катка составляет 600 мм.После испытания основная изоляция не должна иметь утечек, а испытание на электрическую прочность по 16.3 проводят между присоединенными проводниками и соляным раствором.
Технические параметры оборудования для испытаний на истирание:
| Источник питания | AC220В±10%/50-60Гц |
| Управление и эксплуатация | Интеллектуальное электрическое управление ПЛК, работа с сенсорным экраном |
| Рабочая станция | Одна станция |
| Скорость вращения кривошипа | 30 об/мин, можно задать |
| Расстояние горизонтального перемещения шланга | 300мм |
| Скорость движения ленты абразивной ткани | 0,1 м/мин |
| Время испытаний | 0-999999 раз, можно установить заранее |
| Абразивная лента | Зернистость корунда P 100 в соответствии с ISO 6344-2. |
| Масса веса | 1 кг |
| Масса имеет максимальное расстояние от центра ролика | 600 мм |
| Размер и вес | 1000×900×1450мм, 180кг |
Процедуры испытаний оборудования для испытаний на истирание:
Один конец шланга прикреплен к шатуну кривошипно-шатунного механизма, показанного на рис. 101. Кривошипно-шатунный механизм вращается со скоростью 30 оборотов в минуту, в результате чего конец шланга перемещается горизонтально вперед и назад на расстояние 300 мм.
Шланг поддерживается вращающимся гладким роликом, по которому движется лента из абразивной ткани со скоростью 0,1 м/мин.Абразив представляет собой корунд с размером зерна P 100, как указано в ISO 6344-2.К другому концу шланга подвешен груз массой 1 кг, который направляется во избежание вращения.
В самом нижнем положении масса находится на максимальном расстоянии 600 мм от центра ролика.
Контрольное испытание проводят при 100 оборотах кривошипа.
После испытания основная изоляция не должна оголяться, а испытание на электрическую прочность по п. 16.3 проводят между соединенными вместе проводниками и физиологическим раствором.
