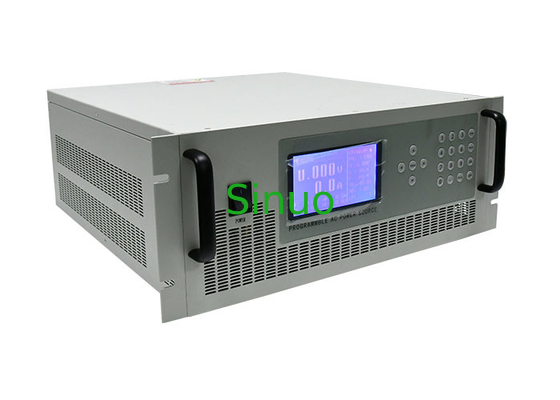

Широтная модуляция ИМПа ульс ширины настоящего источника постоянного AC ИМПа ульс SPWM высокочастотная
| Power Capacity: | 500V | Output Voltage: | AC 5V |
| Output Current: | 0-100A | Input Voltage: | 127 V±10 % |
| Output Frequency: | 47 Hz ~ 63 Hz | Input Frequency: | 47 Hz ~ 63 Hz |
| Voltage Resolution: | 0.1 V | Frequency Regulation: | 0.01 % |
| High Light: | Высокочастотный импульсный источник постоянного тока переменного тока,источник постоянного тока переменного тока с длительным импульсом |
||
SPWM Высокочастотный импульс переменного тока Постоянный источник тока Ширина импульса широтно-импульсная модуляция
Информация о продукте для источника постоянного тока переменного тока:
Источник постоянного тока переменного тока использует высокочастотную широтно-импульсную модуляцию SPWM, IGBT реализует выход, может модулировать выходной ток и частоту, имеет быструю скорость отклика, высокую точность постоянного тока и долговременную стабильную работу.И он может преодолевать изменения тока, вызванные колебаниями напряжения сети, изменениями сопротивления контура и изменениями внутреннего сопротивления продукта, без влияния человеческого фактора;малые габариты, высокий КПД, надежность и стоимость обслуживания имеют очевидные преимущества перед традиционными регуляторами напряжения;в основном используется для испытаний и применения токовых тепловых воздействий конкретных продуктов, таких как автоматические выключатели, предохранители, тепловые реле, магнитные пускатели и другие защитные выключатели, а также различные типы трансформаторов, где применяются испытания на тепловые воздействия, такие как номинальный ток, рабочий ток, ток короткого замыкания и т. д.
ОсобенностьДля источника постоянного тока переменного тока:
1. Постоянный ток, диапазон регулировки постоянного тока: 0-макс.непрерывная регулировка значения.
2. Постоянное давление, диапазон регулировки постоянного давления: 0- макс.непрерывная регулировка значения.
3. Преобразование частоты, диапазон регулировки частоты: 47 Гц-63 Гц регулируемая, фиксированные передачи 50 Гц, 60 Гц, 100 Гц, 120 Гц.
4. При использовании постоянного тока и постоянного напряжения они могут автоматически перекрестно преобразовываться для поддержания характеристик управления и защиты.
5. Обеспечить измерение среднеквадратичного напряжения, среднеквадратичного тока, активной мощности, частоты и т. д.
6. Режим защиты: перенапряжение, перегрузка по току, перегрузка, короткое замыкание, ограничение тока и т. д.
7. Вход и выход изолированы.
Технические параметрыДля источника постоянного тока переменного тока:
| Режим | CCS1000 | |||||||||
| Власть | 500 ВА | |||||||||
| Работающий | SPWM (широтно-импульсная синусоидальная модуляция) | |||||||||
| ВХОД | Фаза | 1φ2W+PE однофазный двухпроводной + заземление | ||||||||
| Напряжение | 127 В ± 10 % | |||||||||
| Частота | 47 Гц – 63 Гц | |||||||||
| ВЫХОД | Фаза | 1φ2W+PE однофазный двухпроводной + заземление | ||||||||
| Частота | 47 ~ 63 Гц регулируемая (фиксированная передача 50 Гц, 60 Гц, 100 Гц, 120 Гц) | |||||||||
| Напряжение | 5 В переменного тока | |||||||||
| Текущий | 0-100А | |||||||||
| Светодиодный дисплей | Напряжение Vrms, ток Arms, частота, мощность, мощность | |||||||||
| Линейное регулирование | 0 .1 % | |||||||||
| Регулирование нагрузки | 1 % | |||||||||
| Гармонический коэффициент нелинейных искажений | 2% (чистая резистивная нагрузка) | |||||||||
| Регулировка частоты | 0 .01 % | |||||||||
| Разрешение по напряжению | 0 .1 В | |||||||||
| Разрешение по частоте | 0 .01 Гц | |||||||||
| Текущее разрешение |
Выход Io＜ 10 A: разрешение: 0 .001 А; Выход 100＞ Io≥ 10 A: разрешение 0 .01 А； |
|||||||||
| Точность измерения | Напряжение | 0 .5 % полной шкалы+ 5 цифр | ||||||||
| Текущий | 0 .5 % полной шкалы+ 5 цифр | |||||||||
| мощность | 0 .5 % полной шкалы+ 5 цифр | |||||||||
| Частота | 0 .01 % полной шкалы+ 5 цифр | |||||||||
| Точность настройки | Напряжение | 1 % полной шкалы | ||||||||
| Текущий | 0 .1 % полной шкалы | |||||||||
| Набор И-ЛИМ | О-макс. ток | |||||||||
| Защита | Перегрузка по току, перегрев, перегрузка, короткое замыкание | |||||||||
| Охлаждение | Вентилятор принудительного охлаждения | |||||||||
| Вес (кг) | 15 | 20 | 30 | 35 | 50 | 80 | 80 | 120 | 300 | |
| Размеры Ш×В×Г (мм) | 430×133×370 | |||||||||
| Рабочая обстановка | 0 - 40 ℃, 20-90% относительной влажности | |||||||||
