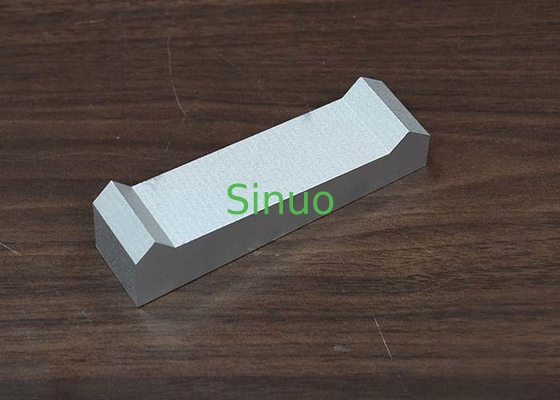

IEC 60335-2-3 Рисунок 102 Симулируемое оборудование для ручного испытания из нержавеющей стали


Метод испытания:

22.13 Замена:
Устройства должны быть построены таким образом, чтобы при обычном использовании, когда рукоятки держатся, contact is unlikely between the operator's hand and parts that could be unintentionally touched having a temperature rise exceeding the value specified in Table 3 for handles which are held for short periods only in normal use and Table 1 01 for surfaces adjacent to a handle of a hand-held unit that could be unintentionally touched when gripping the handle.
Соответствие проверяется путем проверки, измерения и, при необходимости, определения повышения температуры следующим образом.
Части, прилегающие к ручке, которые могут быть случайно тронуты, - это те части, которые находятся в пределах 13 мм от нижней части руки.
Рисунок 102 в сочетании с датчиком чувствительности, как показано на рисунке 103, примененным, как показано на рисунке 104 или 105.Симулируемая рука вставляется в отверстие ручки, как показано на рисунке 104 или рисунке 105Если форма нижней стороны ручки препятствует соприкосновению симулируемой руки в обеих точках A и B одновременно,симулируемая рука передвигается по возможности отверстия сначала с одной точкой, а затем с другой точкой, соприкасающейся с нижней стороной ручки.
Temperature measurements are made on the surface defined by the vertical projection of the handle or gripping surface onto the body of the iron where the feeler gauge makes contact with surface plus 25 mm in all directions.
В ситуациях, когда симулируемую руку нельзя поместить под ручку (например, железо с рукояткой или железо для путешествий или компактное железо),измерения температуры производятся на поверхности, определяемой вертикальной проекцией ручки или хватки на корпус железа плюс 25 мм во всех направлениях..

Примечание:

1- Пожалуйста, запрещено падать и столкнуться, чтобы предотвратить внешние деформации.

2Требования к условиям окружающей среды: температура 5 ~ 35 °C влажность 45 ~ 75%.
