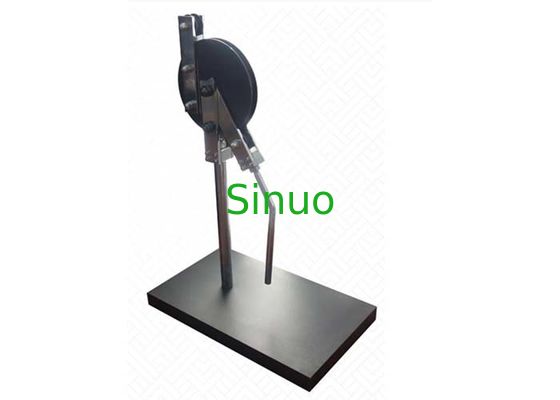

IEC 61386-21, фиг. 101 Устройства для изгиба металлических и композитных проводов
| Applied Standard: | IEC 61386-21 | Applied Clause: | Пункт 10.4.101 |
| Sample conduit diameter: | 16/20/25 мм | Inner bending radius: | 96/120/150 мм |
| Outer bending radius: | 113/141/178 мм | Groove radius: | 8.1/10.1/12.7 мм |
| High Light: | IEC 61386-21 Устройство для изгиба,Устройства для изгиба металлических проводов,Устройства для изгиба композитных проводов |
||
IEC 61386-21, фиг. 101 Устройства для изгиба металлических и композитных проводов
Информация о продукте:
Применяется для испытания теплостойкости различных полутвердых корпусов и гофрированных труб, для определения требуемого значения теплостойкости трубы и, таким образом, определения ее теплостойкости.Соответствует стандарту GB20041.21-2008 "Особые требования к системе кабельного управления кабелями для системы жестких кабелей", GB/T14823.2 "Особые требования к кабелям для электроустановок - плоские кабели из жесткого изоляционного материала".И JG3050 "Изоляционные электрические провода и аксессуары для зданий" и ZBG33008 "Поливинилхлоридные пластиковые волнистые провода и проволочные трубы". IEC 61386-21 пункт 10.4.101 и рисунок 101 и другие требования
Технические параметры:
Таблица выбора спецификации аппарата:
| Положение | Спецификация | ||
| Диаметр пробной трубы (мм) | 16 | 20 | 25 |
| Внутренний радиус изгиба (мм) | 96 | 120 | 150 |
| Внешний радиус изгиба (мм) | 113 | 141 | 178 |
| Радиус канавки (мм) | 8.1 | 10.1 | 12.7 |
| Масса (кг) | 26 | 32 | 41 |
| Размер (мм) | 300*500*710 | 300*500*770 | 300*500*840 |
