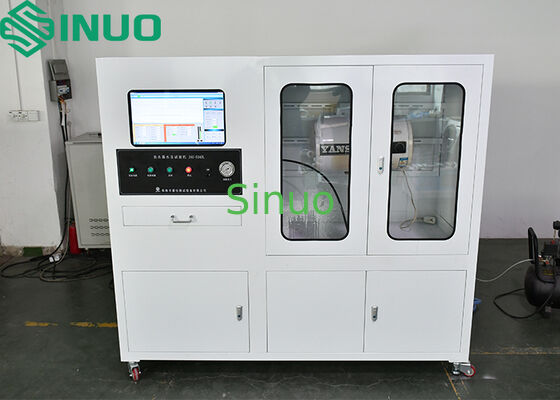

IEC 60335-2-21 Электрические водонагреватели Машина для испытания импульсного давления

Машина для испытания электрических водонагревателей на импульсное давление в соответствии с IEC 60335-2-21

Информация о продукте:

Эта машина для испытания на давление вкладыша водонагревателя разработана в соответствии с требованиями пункта 22.47 стандарта IEC 60335-2-21:2012.

Машина предназначена для испытания на устойчивость к воздействию давления воды вкладыша электрического водонагревателя накопительного типа. Она может работать непрерывно в течение 24 часов. Машина использует управление ПЛК и отображение операций на сенсорном экране. Основные аксессуары импортные и отечественных высококачественных брендов, работа стабильна и надежна.

Описание функций:

Снимите внешний корпус и другие электрические компоненты испытываемого водонагревателя, сборка контейнера водонагревателя с установленной нагревательной трубкой подвергается проверке на герметичность при номинальном давлении, контейнер должен быть герметизирован при номинальном давлении 100±5%. Залейте воду в контейнер при температуре окружающей среды (за исключением контейнера из кремниевой меди) и удалите воздух из контейнера, затем попеременно создавайте давление в контейнере в диапазоне от 15% до (100±5)% от номинального давления. Проведите процесс нагнетания давления 80 000 раз с частотой 20-40 раз/мин. В конце каждого нагнетания давления 10 000 раз давление поддерживается не менее 10 минут при максимальном рабочем давлении. После испытания высоким и низким давлением вкладыш должен быть без видимой значительной деформации.

Технические параметры:

a. Испытательная станция: 1 (для вкладыша объемом до 500 л)

b. Объем резервуара для воды: ≤500 л (изменяется в зависимости от объема бака и количества станций)

c. Давление испытательной воды: В соответствии со стандартом, оно должно быть установлено в двух группах, то есть 0,15 МПа при сбросе давления и 0,75 МПа при повышении давления.d. Максимальное давление воды: ≤0,9 МПа

e. Частота испытаний: от 20 до 40 раз в минуту (варьируется в зависимости от размера внутреннего контейнера)

f. Время испытания: Нагнетание насосом, время выдержки может быть установлено в соответствии с требованиями стандарта испытаний от 0,2 до 3 с

g. Количество испытаний: можно установить от 0 до 999999 раз (можно предварительно установить количество необходимых испытаний, и оно автоматически остановится после завершения заданного количества испытаний).

h. Время цикла: можно установить от 0 до 999999 раз.

(После каждых 10 000 испытаний выдерживайте давление в течение 10 минут при давлении 0,75 МПа, следующее испытание может быть проведено только в том случае, если вкладыш не имеет видимой значительной деформации)

i. Время выдержки давления: нагнетание насосом, время выдержки может быть установлено в соответствии с требованиями стандарта испытаний от 0,2 до 3 с

j. Размещение образца: горизонтальное и горизонтальное, левая и правая структуры для выбора клиентом.

k. С функцией защиты при отключении питания, счетчик перестает считать после отключения питания, и счетчик автоматически сохраняется для запоминания данных.

l. Ударопрочный манометр стрелочного типа (используется для отображения текущего давления и давления при испытании на срок службы, верхний предел давления может быть установлен), шаровой кран добавляется перед манометром, и водопровод можно перекрыть в случае чрезвычайной ситуации для защиты манометра.

m. Электрическая часть оборудования имеет функцию защиты от утечек, а электрощит управления установлен сбоку от машины, что обеспечивает полную водонепроницаемость.

n. Оборудование имеет функции обнаружения утечек образца и защиты. При утечке образца оборудование автоматически остановится после срабатывания датчика обнаружения, предотвращая возникновение неопределенных аварий.

o. Разъем для образца: Стандартная конфигурация с разъемом M14×1,5, и могут быть предоставлены различные разъемы в соответствии с образцами (клиент должен предоставить нам тип/размер разъемов и т. д., стоимость дополнительная)

p. Потребление воды: В соответствии с объемом образца + 50 л, макс. 500 л.

q. Электропитание: трехфазное AC380V ± 10, 50 Гц.

r. Габаритные размеры оборудования: ШхГхВ 1800*900*2000 мм

Основная конфигурация:

№:
