IEC 61386-1:2017 Раздел 10.3 Устройства для испытаний на низкую температуру
| Test stations: | 3 станции | Specimen length: | 200 ± 5 мм |
| Drop masses: | 0,5 кг, 1,0 кг, 2,0 кг, 6,8 кг (по три штуки), допуск +1 0% | Drop height: | 100 мм, 300 мм, допуск ±1%, регулируемый |
| Steel anvil: | Ø20 мм, радиус нижней дуги R300, 100 г. | Release method: | Ручная механическая разблокировка с защелкой |
| High Light: | Испытатель ударов при низких температурах IEC61386-1,оборудование для электроиспытаний с гарантией,Пункт 10.3 Устройство для испытаний на столкновения |
||

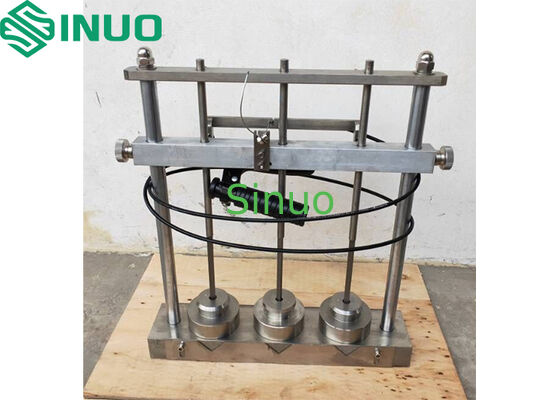

Испытательный прибор для испытания на удар при низких температурах по IEC61386-1:2017, раздел 10.3
Информация о продукте:
Применимые стандарты: IEC61386-1:2017
Образцы и область применения: Подходит для металлических, неметаллических и композитных труб, используемых для защиты и управления изолированными проводами и/или кабелями для электрических или коммуникационных систем напряжением до 1000 В переменного тока и/или 1500 В постоянного тока.
Цель испытания: Оценка ударной прочности труб после кондиционирования при низких температурах.
Принцип испытания: Образец подвергается удару падающим молотом, свободно падающим с заданной высоты.
Конструкция и особенности:
Данное устройство используется совместно с низкотемпературной камерой.
Прибор должен быть установлен на твердой горизонтальной поверхности.
Перед испытанием образец должен быть выдержан в подходящей низкотемпературной камере, а испытание на удар должно быть завершено в течение 10 секунд после извлечения из камеры.
Технические параметры:
|
№ |
Наименование |
Параметры |
|
1 |
Модель |
SN2127A |
|
2 |
Испытательные станции |
Три станции |
|
3 |
Длина образца |
200 ± 5 мм |
|
4 |
Массы падающего молота |
0,5 кг, 1,0 кг, 2,0 кг, 6,8 кг (по три штуки), допуск +1 0% |
|
5 |
Высота падения |
100 мм, 300 мм, допуск ±1%, регулируемая
|
|
6 |
Стальной наковальня |
Ø20 мм, радиус дуги основания R300, 100 г |
|
7 |
Метод освобождения |
Ручной, механический с защелкой |
|
8 |
Схема конструкции |
|
