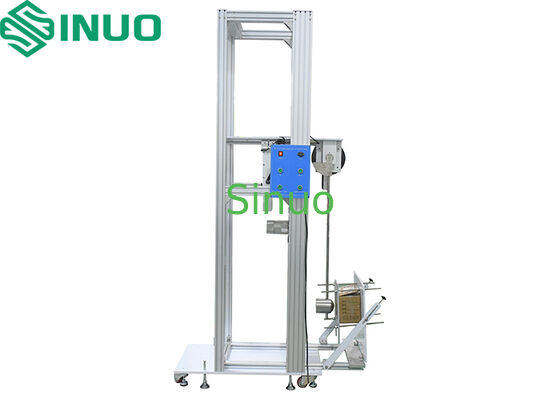

IEC 60670-1:2024 Устройство для испытания удара молотком с высоким и низким маятником
| Striking Elements: | ИК01-ИК11 | Equivalent Mass: | 250 г, 500 г, 1,7 кг, 5 кг, 10 кг |
| Pendulum Tube: | Длина 1000 мм, внешний диаметр 9 мм и 15,9 мм. | Impact Stroke: | 200-1200 мм |
| Sample Fixture: | Лист фанеры толщиной 8 мм и площадью 175 кв. | Control Mode: | Электрический режим, с приводом от двигателя |
| High Light: | IEC 60670-1 маятник с маятником с маятником,Устройство для испытаний высокого и низкого удара,оборудование для испытаний на столкновения электрических приборов |
||
- IEC60068-2-75:2014 "Обследование окружающей среды для электрических и электронных продуктов Часть 2: Методы испытаний - Испытание Eh: Испытания с молотком IDT"
- IEC60598-1:2017 "Светильники - Часть 1: Общие требования и испытания"
- EC62262:2002 "Степень защиты, обеспечиваемая корпусами для электрического оборудования от внешних механических воздействий (код IK) "
- IEC 60670-1:2024 "Кассы и корпуса для электрических аксессуаров для бытовых и аналогичных фиксированных электрических установок - Часть 1: Общие требования" фигура 23
| Параметр | Спецификация |
|---|---|
| Ударные элементы (энергия/J) | 0.14J (IK01), 0.2J (IK02), 0.35J (IK03), 0.5J (IK04), 0.7J (IK05), 1J (IK06), 2J (IK07), 5J (IK08), 10J (IK09), 20J (IK10), 50J (IK11) |
| Эквивалентная масса в кг | 250 г, 500 г, 1,7 кг, 5 кг, 10 кг для 2J, 5J, 10J, 20J, 50J (см. таблицу 1). |
| Материал ярких элементов | Сталь |
| Пендальная трубка | Длина 1000 мм, внешний диаметр 9 мм и 15,9 мм, толщина стенки 1,5 мм стальной трубы |
| Точка воздействия | Электрически регулируемый вверх и вниз, ход: 200-1200 мм |
| Высота падения | 0-500 мм, дисплей масштаба |
| Образец светильника по IEC 60670-1:2024 |
Лист фанеры толщиной 8 мм и площадью 175 кв. м.
|
| Подъем | Электрический режим, приводящийся мотором |
| Способ высвобождения ударного элемента | Электромагнитное освобождение |
| Базовая пластина | Толстая несущая стальная основа |
| Способ передвижения | С каскадами, может быть перемещен в позиции точки удара образца |
| Функция защиты от вторичного удара | Да, да. |
| Код IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Энергия / J | а) | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
Примечание 2: некоторые другие стандарты используют одну цифру для обозначения указанной энергии удара.
a: без защиты в соответствии с настоящим стандартом
