Испытатель температуры поверхности обогревателя, соответствующий IEC60335-2-30, Рис. 103

Этот испытательный угол соответствует требованиям пункта 11.2, рисунок 103 стандарта IEC 60335-2-30:2009+AMD1:2016 +AMD2: 2021.

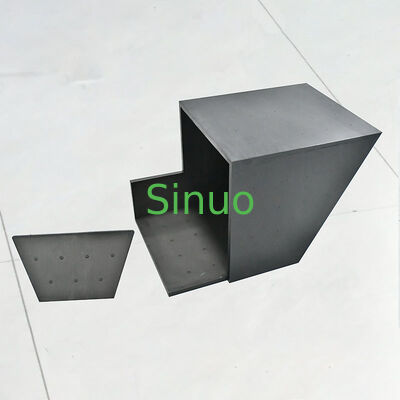

Этот испытательный ящик изготовлен из фанеры толщиной примерно 20 мм, окрашенной в матовый черный цвет. Стенка А может располагаться на разном расстоянии от дальнего конца испытательного ящика.

Испытательный ящик устанавливается в испытательном углу, при этом сторона B прилегает к одной стене испытательного угла, а наклонный конец испытательного ящика — к другой стене. Испытательный угол должен иметь ширину не менее 470 мм, глубину 760 мм и высоту 470 мм.

Кабинный обогреватель устанавливается в испытательном ящике в наиболее неблагоприятном положении согласно инструкциям производителя, если он помещается в испытательный ящик, и при расстоянии L = 0 мм. Кратчайшее расстояние до стены испытательного ящика не должно быть меньше указанного в инструкциях производителя для кратчайшего допустимого расстояния между выходом обогревателя и внутренними поверхностями моторного транспортного средства. Стенка А испытательного ящика может перемещаться для увеличения L до максимального расстояния L = 220 мм.

Если производитель не предоставил инструкций по установке кабинного обогревателя или если обогреватель не помещается в испытательный ящик, кабинный обогреватель устанавливается в наиболее неблагоприятном положении на полу испытательного угла. Обогреватели, содержащие нагревательные элементы PTC, устанавливаются вдали от стен, если это приведет к более высоким температурам.

Повышение температуры войлочной прокладки определяется с помощью термопар, прикрепленных к небольшим черненым дискам из меди или латуни диаметром 15 мм и толщиной 1 мм. Диски располагаются на поверхности прокладки.

Зонд может удерживаться на месте с помощью зажима лабораторной стойки или аналогичного устройства. Может использоваться любой измерительный прибор, дающий те же результаты, что и зонд.

• Соответствие стандартам IEC: Изготовлено в соответствии с требованиями пункта 11.2 и рисунка 103 стандарта IEC 60335-2-30.
• Имитация угла помещения: Воссоздает реальный внутренний угол, состоящий из пола и двух вертикальных стен, для получения надежных результатов испытаний обогревателей.
• Матовое черное покрытие: Внутренние и наружные поверхности покрыты матовой черной краской для равномерного поглощения тепла.
• Универсальное крепление термопар: Предварительно просверленные отверстия расположены с интервалом 10 см, что облегчает установку датчиков температуры.
• Прочная конструкция: Изготовлено из фанеры толщиной около 20 мм, отличается прочной конструкцией и длительным сроком службы.
