IEC60335‑2‑3 Инструмент для проверки непреднамеренного прикосновения бытовой техники

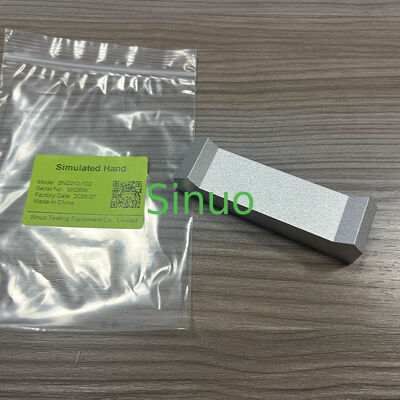

Этот инструмент для тестирования непреднамеренного прикосновения, также известный как имитатор руки, представляет собой стандартизированный испытательный щуп, разработанный строго в соответствии с пунктом 22.13 и рисунком 102 стандарта IEC 60335-2-3. Изготовленный из алюминия, этот специальный испытательный прибор воспроизводит геометрию человеческой руки, предназначен для выявления компонентов рядом с ручками приборов, к которым пользователи могут случайно прикоснуться во время повседневной эксплуатации.

Многие бытовые электроприборы оснащены ручками для захвата и управления. Когда операторы держат или хватают эти ручки, непреднамеренный контакт с близлежащими компонентами, представляющими опасность поражения электрическим током, создает критические риски электробезопасности. Этот имитатор руки моделирует реальные сценарии захвата рукой, определяя доступные опасные зоны в пределах 13 мм от нижней части ручки. В сочетании с щупом он определяет, можно ли случайно прикоснуться к опасным частям, помогая лабораториям и производителям проверять безопасность продукции на соответствие требованиям безопасности бытовых приборов IEC.

• Применимый стандарт: IEC 60335-2-3 Пункт 22.13, Рисунок 102
• Материал конструкции: Алюминий
• Размеры: Общая высота 25 мм; размеры ключевых точек контакта A и B 19 мм; длина основного корпуса 75 мм; концевой сегмент 6 мм; высота внутреннего уступа 6 мм
• Соответствующий аксессуар: Используется вместе со щупом (согласно рисункам 103-105 стандарта)
• Объект испытания: Зоны рядом с ручками бытовых электроприборов

• Строгая геометрия по стандарту IEC: 1:1 соответствует требованиям к размерам по рисунку 102, гарантирует повторяемые, сопоставимые результаты испытаний для сертификации.
• Прочная алюминиевая конструкция: Высокопрочный алюминиевый материал устойчив к деформации при многократных испытаниях; стабильные размеры, длительный срок службы.
• Реалистичная конструкция в форме руки: Две точки контакта A и B поддерживают режимы тестирования с двойным или одинарным контактом, соответствуют стандартному рабочему процессу тестирования.
• Простота в эксплуатации: Прямая вставка в отверстия ручки, совместная работа со щупом для завершения оценки; не требуется сложной настройки.
• Готовность к сертификации: Результаты испытаний отслеживаются и приемлемы для сторонних лабораторных испытаний и подачи документов на соответствие продукции.

Этот испытательный прибор в виде имитатора руки широко используется при проверке безопасности бытовой техники, проверке исследований и разработок, а также при сертификации продукции по стандартам IEC.

Он используется для обнаружения частей, прилегающих к ручкам приборов, к которым можно случайно прикоснуться. Щуп проверяет опасные зоны в пределах 13 мм ниже нижней части ручки. Операторы вставляют имитатор руки в отверстия ручки, проводят проверку со щупом в соответствии с процедурами по рисунку 104 / рисунку 105. Если профиль нижней части ручки блокирует одновременный контакт точек A и B, проводите тестирование с одинарным контактом по отдельности, как требуется.

Это испытание выявляет потенциальные риски непреднамеренного прикосновения, помогает оптимизировать конструкцию ручки изделия, избежать скрытых опасностей поражения электрическим током и обеспечивает безопасность конечных пользователей для массово производимых бытовых приборов.
