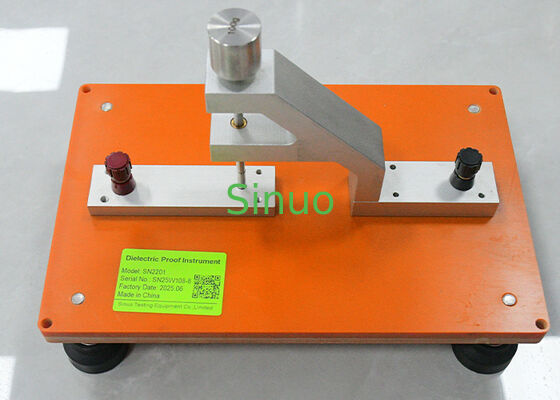

Прибор для испытания электрической прочности твердой изоляции по IEC 62368-1, Рисунок 29

Испытательный прибор для электрической прочности представляет собой специализированное испытательное устройство для оценки диэлектрической прочности и изоляционных характеристик твердых изоляционных материалов в соответствии с IEC 62368-1:2023, пункт 5.4.9.1, Рисунок 29.

Прибор разработан для обеспечения заданных условий механического контакта с образцом изоляции во время испытания, помогая лабораториям проверить, может ли материал сохранять адекватную электрическую изоляцию в условиях, определенных применимым стандартом безопасности.

Этот испытательный прибор по IEC 62368-1, Рисунок 29 особенно подходит для лабораторий электробезопасности, лабораторий сертификации продукции, отделов исследований и разработок, а также производителей, выполняющих проверку изоляционных материалов для электрического и электронного оборудования.

SN2201 поставляется в двух конфигурациях для различных требований к образцам. Соответствующие зажимы и металлические стержни могут быть выбраны в соответствии с применимой испытательной схемой, включая конфигурации Φ 5-100 и Φ6.4-50.

Твердая изоляция является важной частью электробезопасности, поскольку она предотвращает непреднамеренные пути протекания тока между токоведущими частями. Во время оценки безопасности продукции изоляционный материал может потребовать выдерживать заданные электрические и механические нагрузки без пробоя или потери изоляционных свойств.

SN2201 разработан как стандартный испытательный прибор по IEC 62368-1, Рисунок 29, для данного типа оценки.

Типичные области применения включают тестирование и проверку:

• Твердые электроизоляционные материалы
• Изоляционные листы и барьеры
• Электрические и электронные компоненты
• Изоляционные конструкции, используемые в оборудовании
• Кабели и связанные с ними изоляционные материалы
• Компоненты изоляции трансформаторов
• Электрические изоляторы
• Критические с точки зрения безопасности изоляционные детали

Прибор может быть интегрирован в более широкую систему тестирования соответствия IEC 62368-1 лаборатории электробезопасности вместе с другим оборудованием для испытаний диэлектрической прочности, сопротивления изоляции, доступности и механической безопасности.

Испытание основано на установлении заданного контактного условия между испытуемым образцом и соответствующими испытательными компонентами.

В зависимости от испытательной схемы выбирается соответствующий зажим и металлический стержень. Образец помещается в приспособление, после чего может быть установлена заданная испытательная конфигурация для оценки.

SN2201 предлагает два варианта металлических стержней для соответствия заданным конфигурациям Рисунка 29:

• Металлический стержень Φ5 ± 0.1 мм, 100 г
• Металлический стержень Φ6.4 мм, 50 г

Эта конфигурация позволяет лабораториям проводить повторяемые испытания, соблюдая требования к размерам и нагрузке, указанные для применимой испытательной схемы.
