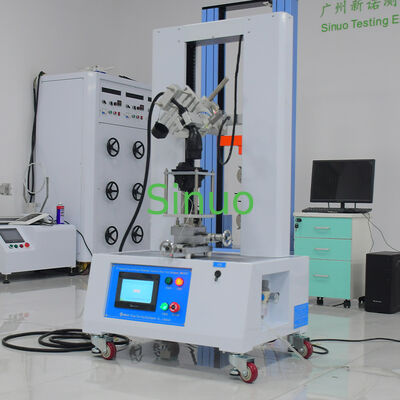

IEC62196-1 EV Зарядный соединительный разъем Тестер силы при вставке и извлечении

Оборудование для испытания силы вставки и извлечения вилок и розеток для зарядки электромобилей SNQC1019S изготовлено в соответствии с IEC62196-1:2014 — Вилки, розетки, соединители транспортных средств и разъемы транспортных средств — Проводная зарядка электромобилей, для сертификации безопасности проводной зарядки электромобилей.

Этот тестер измеряет силу вставки и силу вытягивания вилок для зарядки электромобилей на новой энергии, розеток транспортных средств, разъемов вилка-розетка и их запирающих устройств. Он проверяет, соответствует ли соединительный механизм требованиям к механическим характеристикам, указанным в IEC62196-1, обеспечивая надежное соединение и безопасную работу соединителей для зарядки электромобилей.

Машина использует серводвигатель + интеллектуальное интегрированное управление ПЛК, в сочетании с высокоточным датчиком силы для сбора данных о силе в реальном времени. Вы можете предварительно установить пиковое значение силы; оборудование автоматически остановится после достижения установленного порога и запишет полную кривую зависимости силы от времени для отчетов об испытаниях.

• Полностью соответствует стандарту IEC62196-1:2014 для проводных соединителей для зарядки электромобилей
• Однопозиционная конструкция — испытание силы вставки и силы вытягивания для вилок, розеток и запирающих устройств электромобилей
• Доступно специальное приспособление для защитной крышки: испытание силы вытягивания вилки из защитной крышки и генерация кривой силы
• Серводвигатель с регулируемой скоростью испытания: 0,01~100 мм/мин
• Диапазон испытательной силы: 10~1000 Н, точность нагрузки ±0,5%, доступны пользовательские диапазоны
• Высокая точность: минимальное отображение нагрузки 0,01 Н, минимальное отображение перемещения 0,01 мм
• Вертикальное направление вставки с усиленным стальным испытательным полом с несущей способностью
• Сигнализация превышения прочности и защита от утечки для безопасной работы в лаборатории
• Специальное приспособление для интерфейса зарядного пистолета; доступны пользовательские приспособления для других типов соединителей

В отличие от универсальных испытательных машин общего назначения, SNQC1019S специально разработан для испытаний на вставку и извлечение соединителей для зарядки электромобилей по стандарту IEC62196-1. Его специальное приспособление для зарядного пистолета, вертикальная установка для испытаний и функция записи кривой силы оптимизированы специально для сертификации соединителей электромобилей. Стабильный серводвигатель обеспечивает повторяемые результаты испытаний, необходимые для отчетов сторонних лабораторий.

Опциональное приспособление для защитной крышки расширяет возможности тестирования для оценки силы вытягивания между вилкой зарядного устройства и ее защитной крышкой, записывая полные данные кривой силы — функция, которую большинство обычных испытательных машин не могут поддерживать.

Идеально подходит для производителей разъемов для зарядки электромобилей, сертификационных лабораторий и отделов контроля качества. Испытываемые образцы включают: вилки для зарядки электромобилей, розетки транспортных средств, соединители транспортных средств, разъемы транспортных средств, защитные крышки и их запирающие устройства — для проверки механических характеристик вставки и извлечения на соответствие IEC62196-1.
