Устройство для проверки поперечной деформации | IEC60884-1, пункт 13.14, рисунок 13. Тестер разъемов

Устройство для проверки поперечной деформации | IEC60884-1, пункт 13.14, рисунок 13. Тестер разъемов

МОК: 1 комплект
Цена: Подлежит обсуждению
Стандартная упаковка: Картонная коробка
Срок доставки: 15 ДНЕЙ
Метод оплаты: Л/К, Т/Т
Пропускная способность: 100 комплектов / месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Sinuo
Сертификация
Calibration Certificate(cost additional )
Номер модели
СН2113
Прикладной стандарт:
IEC60884 Пункт 13.14
Прикладная фигура:
Рисунок 13
Используемый образец:
Стекловые розетки
Весы для подвешивания:
5N*1pc
Испытательный цикл:
4 раза
Время тестирования:
1 мин.
Выделить:

IEC60884-1 тестер розеток

,

устройство проверки бокового натяжения

,

тестер срока службы переключателей Рисунок 13

Описание продукта
Обзор продукта

Это устройство для проверки бокового натяжения является обязательным испытательным приспособлением для сертификации безопасности розеток, разработанным в соответствии с IEC 60884-1, пункт 13.14, рисунок 13. Оно проверяет, могут ли розетки выдерживать поперечное боковое напряжение при боковом наклоне электроприбора при реальном использовании.

В повседневном использовании подключенные зарядные устройства и мелкие бытовые приборы часто висят под углом и оказывают боковое усилие на контакты розетки. Чрезмерная деформация, ослабленные контакты или внутренние повреждения от этой боковой нагрузки создают риски, такие как перегрев, искрение и пожар. Этот испытательный стенд стандартизированным образом воспроизводит это рабочее условие: вставьте стандартную испытательную вилку в испытуемую розетку, приложите указанную боковую нагрузку 5 Н и поверните узел в диапазоне от 4° до 90°, чтобы оценить, получила ли розетка недопустимые повреждения после испытания.

Этот аппарат применим для розеток с номинальным током ≤16 А и номинальным напряжением ≤250 В, охватывая большинство распространенных бытовых настенных розеток для европейской сертификации IEC и VDE. Он широко используется сторонними испытательными лабораториями и производителями розеток для типовых испытаний, предварительной проверки соответствия и контроля качества партий.

Ключевые особенности и преимущества
  • Разработано строго в соответствии с IEC 60884-1, пункт 13.14, рисунок 13 для испытаний розеток на сопротивление боковому натяжению
  • Поставляется со стандартной испытательной вилкой, соответствующей DIN VDE 0620-1:2021, что соответствует европейским требованиям к испытаниям розеток
  • Поставляется с калиброванным грузом 5 Н, обеспечивающим стабильную и воспроизводимую боковую испытательную силу
  • Регулируемая поворотная конструкция с диапазоном угла поворота от 4° до 90°, полностью соответствующая стандартной процедуре испытаний
  • Простая и надежная механическая конструкция — не требуется сложное программное обеспечение или источник питания, легко использовать на месте
  • Подходит для всех распространенных бытовых розеток 16 А / 250 В, как для скрытого, так и для наружного монтажа
  • Сочетается с нашей полной линейкой испытательных приборов для розеток IEC 60884 для формирования полного комплекта для сертификации розеток
  • Компактная конструкция, легкое хранение и длительный срок службы для многократных лабораторных испытаний
Применение
  • Испытание бытовых розеток на сопротивление боковому натяжению
  • Типовые испытания по IEC 60884-1 для европейской сертификации розеток
  • Испытания на соответствие VDE для розеток Schuko
  • Проверка сертификации сторонними электротехническими испытательными лабораториями
  • Проверка прототипов, входной контроль качества и инспекция выпуска продукции на заводах-изготовителях розеток
Стандарты соответствия
  1. IEC 60884-1, пункт 13.14, рисунок 13 — Сопротивление боковому натяжению для розеток
  2. DIN VDE 0620-1:2021 — Спецификация испытательной вилки, поставляемой с аппаратом
Технические параметры
Наименование Спецификация
Название продукта Устройство для проверки бокового натяжения
Применимый образец Розетки ≤16 А, ≤250 В
Стандартная ссылка IEC 60884-1, пункт 13.14, рисунок 13; DIN VDE 0620-1:2021
Стандартная испытательная вилка DIN VDE 0620-1:2021, 1 шт.
Подвесной груз 5 Н, 1 шт.
Диапазон угла поворота 4° ~ 90°, регулируемый
Принцип испытания и руководство по эксплуатации

Вертикально установите испытуемую розетку и полностью вставьте стандартную испытательную вилку DIN VDE в розетку. Повесьте груз 5 Н на вилку, чтобы приложить боковое поперечное напряжение. Поверните механизм в диапазоне 4°–90° в соответствии с требованиями стандарта и выдержите в течение указанного времени испытания. После испытания внимательно осмотрите розетку: проверьте на наличие трещин, ослабленных контактных частей, необратимой деформации или других дефектов, определенных стандартом. Если недопустимых повреждений не обнаружено, розетка проходит испытание на сопротивление боковому натяжению.

Примечание: Это приспособление предназначено только для механических испытаний на безопасность розеток, а не для испытаний электрических характеристик.
Изображения продукта

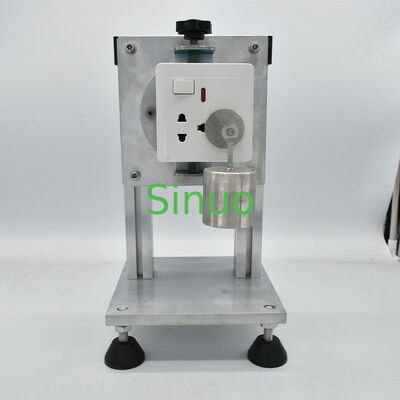

IEC 60884-1 lateral strain checking device with standard test plug, 5N hanging weight and adjustable rotation mechanism
Close-up view of the lateral strain test fixture showing the rotatable socket mounting assembly and calibrated weight
