Диаграмма 19 прибор 100N IEC 60320-1 вытягивая теста муфты боковой
| Applied Standard: | IEC60320-1 | Applied Clause: | Статья 23,3 |
| Standard Figure: | Диаграмма 19 | Force Range: | 0-100N |
| Cable Bending Height: | 40±2 mm | Pulling Method: | Ручная операция |
| High Light: | прибор вытягивая теста боковой части муфты 100N,Прибор вытягивая теста IEC 60320-1 боковой |
||
Диаграмма 19 прибор IEC 60320-1 вытягивая теста муфты боковой
Обзор оборудования:

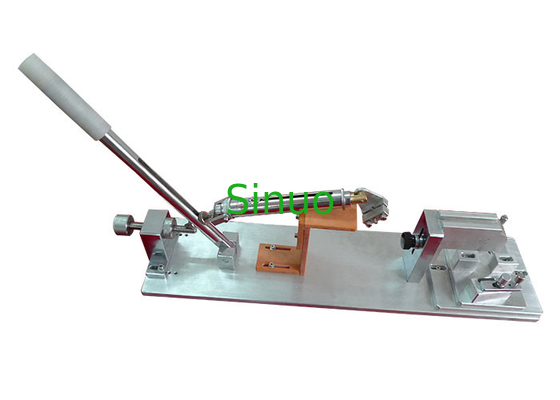

Прибор вытягивая теста боковой части муфты Th manfactured согласно IEC60320-1 статье 23,3 и диаграмме 19.
Оно использовано для того чтобы испытать соединитель будучи вытягиванным из гнезда прибора под боковым стрессом, для того чтобы определить механическую прочность муфты.
Соединитель с оценкой превышая 0,2 a введен во вход прибора типа соответствуя с соединителем для того чтобы быть испытан и исполняя с уместным стандартным листом. Вход прибора установлен в соотвествующем приборе теста, примере чего показывает в диаграмме 19 IEC 60320-1, со штырями указывая вверх. Размер 40 mm ± 2 mm будет исполнен с. Боковая тяга, как замечено в таблице 7 IEC 60320-1, приложена к шнуру сперва в перпендикуляре направления к самолету содержа оси штырей настоящ-нося, и немедленно выпущена. Эта последовательность деятельности сделана 50 раз в одном направлении и после этого 50 раз в противоположном направлении.
Технические характеристики:
| Испытательная станция | Отдельная станция |
| Высота гибкого кабеля гнуть | 40±2 mm, регулируемое |
| Диапазон усилия тяги | 0-100N |
| Вытягивать метод | 50 раз в одном направлении и после этого 50 раз в противоположном направлении |
| Таблица значения тяги выбора и соответствовать кабеля |  |
| Гнездо входного сигнала прибора | Опционный датчик согласно требованиям |
