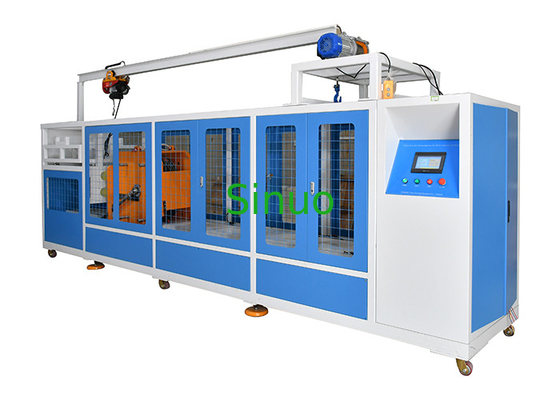

Поручая машина теста завальцовки корабля интерфейса IEC62196-1
| Applied Standard: | NB/T42077-2016, IEC62196-1: 2014 | Applied Clause: | статья 7,11 и статья 7,21 |
| Crushing Force: | 5000N и 11000N | Rolled Over Speed: | (8±2) km/h |
| Test Floor: | Конкретная поверхность | Control Mode: | PLC |
| High Light: | Поручая машина теста завальцовки корабля интерфейса,Машина теста завальцовки корабля IEC62196-1,Машина теста завальцовки корабля статьи 7 |
||
IEC62196-1: 2014 поручая машин теста завальцовки корабля интерфейса
Введение оборудования:
Это оборудование кладет штепсельную вилку электропитания и штепсельную вилку корабля с кабелем рекомендовать изготовителем на конкретный пол случайно, и прикладывает (5000±250) n или (11000N±550) n к автошинам автомобиля такой же нагрузки со спецификацией P225/75R15. Давление свернуто над поручая PA коробки штепсельной вилки или функции штепсельной вилки (инфляционного давления автошины 2.2±0.1) со скоростью (8±2) km/h для того чтобы сымитировать и испытать способность коробки функции штепсельной вилки или штепсельной вилки выдержать корабль задавливая повреждение.
Оно использовано для того чтобы унести испытание завальцовки корабля по штепсельная вилка электропитания и штепсельная вилка корабля поручая корабля для того чтобы определить свою надежность после быть обжатым.
Принцип теста:
Аксессуары связанные проволокой с минимальным кабелем размера типа порекомендованного изготовителем будут помещены на конкретном поле в любом положении нормально остатков. Задавливая сила (5000±250) n или (11000±550) n будет приложена обычной автомобильной автошиной, P225/75R15 или соответствующей автошиной соответствующей для нагрузки, будет установлена на стальной оправе и будет надута к давлению бара (2.2±0.1). Колесо быть свернутым над соединителем корабля или штепсельной вилкой со скоростью (8±2) km/h. Аксессуар быть ориентированным в естественном нейтральном положении перед придавать силу в различном направлении для каждого образца. Аксессуар под тестом будет держаться или будет прегражен в фиксированном положении так, что он не двинет существенно во время применения прикладной силы. Ни в коем случае сила, который нужно приложить к проектируя штырям.
Технические параметры:
| Испытательная станция | Одиночный |
| Электрический метод контроля | Управление PLC умное интегрированное, цвет humanized деятельность интерфейса касания |
| Режим привода | Управляемый мотор |
| Обремененный заботами |
Сила A. Crushing (5000±250) n Сила B. Crushing (11000±550) n |
| Привод над скоростью |
(8±2) km/h для (5000±250) теста n, мы ограничиваем скорость для того чтобы быть максимальными 7 km/h, как над 7 km/h будем потеря мотор быстро 0~5 km/h могут быть набором для (11000±550) теста n, предлагают для того чтобы установить 2 km/h |
| Сверните над методом | Модуль линейного мотора использован для того чтобы управлять автомобильной автошиной для того чтобы сымитировать спереди и сзади reciprocating свертывая движение (сымитировать повреждение причиненное случайной завальцовкой к соединителю или штепсельной вилке корабля во время переднего или обратить двигать автомобиля в реальной сцене) |
| Задавливать загрузку силы | Используя дополнительные весы для того чтобы придать задавливая силу |
| Привод над автошиной |
ST225/75R15 2 ПК, одного для (5000±250) теста n, другой для (11000±550) теста n |
| Воздушное давление автошины | бар (2.2±0.1) |
| Пол теста | Коробочный щиток с поверхностью цемента конкретной |
| Подъемное устройство | Электрическая лебедка |
| Установка автошины | Электрическая лебедка поднимаясь и изменяя структуру |
| Скорость Driveover | Могут быть дисплей и набор на экране касания |
| Метод амортизации | Амортизировать весну |
Структура оборудования:
Это оборудование принимает мотор сервопривода для того чтобы контролировать скорость, регулятор PLC Мицубиси, с высокой точностью контроля.
