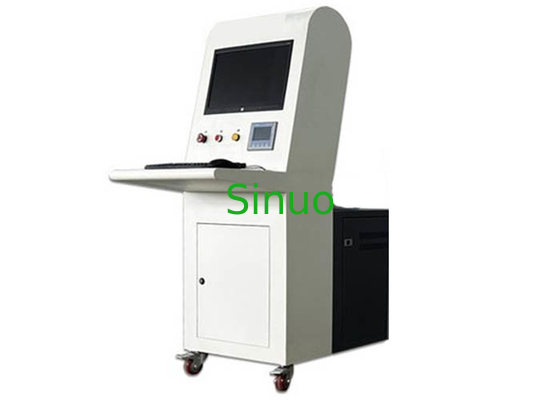

IEC 62368-1 Приложение R Компьютерно управляемая испытательная машина с ограниченным коротким замыканием

IEC 62368-1 Приложение R Компьютерно управляемая ограничительная испытательная машина короткого замыкания

Информация о продукте:

Данная испытательная машина с ограниченным коротким замыканием требуется в пункте 5 IEC 62368-1:2018.6.4.1 и 5.6.5.1, Приложение R.

Устройство для испытания ограниченного короткого замыкания используется для испытания защитного проводника заземления и защитного выключателя 1500A. The purpose of this test machine is to verify that the protective connecting conductor used in the circuit protected by the device with a rated value not exceeding 25A is compatible with the fault current allowed by the overcurrent protection device, а также для проверки целостности дополнительной защиты безопасности посредством таких испытаний.

Испытательные образцы: аудио, видео, информационно-коммуникационное оборудование.

Принцип испытания:

Устройство для испытания ограниченного короткого замыкания использует устройство для хранения энергии для осуществления мгновенного испытания высокого тока.После того, как сброс будет завершенВо время испытания будет записан ток разряда для получения кривой текущего времени.

Особенности оборудования:

1Большой промышленный компьютер.

2. опциональное автоматическое испытание повышения тока, ручное испытание повышения тока и испытание быстрого срыва от удара, гибкая и простая эксплуатация.

3. В режиме реального времени отображение выходного тока и результатов времени интуитивно понятно;

4 Идеальная защита от перенапряжения, произвольное установление целевого значения выходного тока, верхнего предела тока и времени выдержки тока.

5С функцией обнаружения заземления и функцией обнаружения нулевого возврата испытание может быть проведено после определения заземления и нулевого возврата, что безопасно и надежно.

6Приблизительный алгоритм повышения тока, когда установленный целевой выходный ток достигнут, время текущей толерантности будет автоматическим,и двигатель вернется к нулю автоматически после того, как время завершится.

7Если верхний предел установленного выходного тока превышен, двигатель автоматически возвращается к нулю и подает звуковую и визуальную тревогу.

8Софистицированный дизайн программного и аппаратного обеспечения, многочисленные средства противодействия помехам, адаптируются к суровой электромагнитной среде.

9Он может быть оснащен дверной блокировкой, интерфейсом проверки напряжения и т. д.

Особенности:

1Управление: промышленный компьютер.

2Испытательная станция: 1 станция.

3- диапазон испытаний: < 25А.

4Предельный ток: ≥ 1500 А (настраиваемый).

5Время разряда: 5 ~ 100 мс.

6. Режим испытания: испытание с переключением AC и DC.

7. напряжение разряда: может быть установлено на компьютере в соответствии с требованиями клиента.

8Время испытания: может устанавливаться на компьютере в соответствии со стандартными требованиями.

9Стандартная конфигурация: источник питания, источник питания постоянного тока, устройство защиты от перенапряжения, осциллоскоп кривой волновой формы, предоставленный заказчиками, выполненный с 2,5 квадратных метров, 43 метров испытательных линий.

10Функция испытания: напряжение разряда и ограничение времени защиты могут быть установлены, с функцией защиты от перенапряжения и перенапряжения.

11Защита безопасности: он выполняет функцию сигнализации о аномальном отключении, а соединение сделано из изоляционных материалов.

12Общие размеры: приблизительно: W800 × D600 × H1650mm.

13Поток питания оборудования: AC220V 50Hz.
