IEC 60309 Зарядный интерфейс Система испытаний повышения температуры зарядного пистолета EV Испытания

IEC 60309 Система испытания повышения температуры интерфейса зарядки EV Испытание зарядного пистолета

Стандарт:

Контроль температуры соответствует пунктам 6.2.9 и 7.24, повышение температуры соответствующие пункты 6.3.13 и 7.24 в стандарте GB/T 20234.1-2023, соответствующее определение температуры в пункте 10.3.20, температуры поверхности и терминальной температуры в стандарте GB/T 20234.4-2023 в соответствии с пунктами 8.13 и 9.13Испытание повышения температуры компонента зарядного соединения проводится в соответствии с методами, указанными в пунктах F.2 и F.3 приложения F.

Условия, в которых применяются эти критерии, определяются в соответствии с требованиями, изложенными в настоящих Правилах.повышение температуры Референтный испытательный инструмент для испытаний соответствует приложению B.

Особенности оборудования:

Он использует самостоятельное программное обеспечение и компьютерную работу.Он используется для оценки поверхностного нагрева интерфейса зарядки и электрических аксессуаров при подключении тока нагрузки, и соответствует ли повышение температуры электрода требованиям стандарта.

Основные технические параметры:

1Выходная станция: 1 станция AC.

Максимальное выходное напряжение: однофазное AC10V.

Выходной постоянный регулируемый испытуемый ток: AC10 ~ 1400A.

Точность отображения тока: ± (0,25% показания + 0,25% диапазона), разрешение 1A.

Точность отображения напряжения: ± (0,25% показания + 0,25% диапазона), разрешение 0,01В.

Стабильность испытательного тока: ± ((1% установленного значения + 0,5 А), время реакции составляет около 1 С.

2Управление контактным источником питания: диапазон тока AC (0 ~ 2) A.

3Рабочий режим: непрерывный режим, режим включения-выключения и режим автоматического регулирования температуры.

Постоянный режим включения-выключения:

Время испытания в непрерывном режиме: 0,01 ‰ 99,99 ч.

Время включения/выключения в режиме включения/выключения

Количество раз включения и выключения: 1~9999 раз, автоматическое выключение при достижении числа

Текущая настройка: Программируемая

Автоматический режим контроля температуры: может устанавливать стабильное значение повышения температуры и автоматически находить соответствующее значение тока

Диапазон настройки повышения температуры: 0°100°C

Стабильная точность ±0,5°C

Автоматически получать текущий результат, требующий значения повышения температуры

4. Испытание повышения температуры (импортированный модуль сбора температуры):

Диапазон измерения температуры: 0~260°C, точность ±0,3% от показа +1°C; разрешение: 0,1°C.

Точки измерения температуры: 20 каналов (в том числе 1 точка для измерения температуры окружающей среды).

Термопары: прибор поддерживает J, K, T, E, S, N, B, R и другие типы термопаров.

Термопары для измерения температуры: термопары из нитей American Ω Company K-type 30AWG длиной 2 метра, всего 20.

Температурный зонд можно испытать электричеством, не повреждая прибор.

Скорость сканирования температуры, интервал хранения записи: 0,1 ~ 1800 секунд для всех каналов.

Запись температурных данных: автоматически заполняется компьютером, настраивается с помощью компьютерного программного обеспечения для тестирования.

Программное обеспечение может устанавливать канал температуры окружающей среды, и температура окружающей среды может автоматически вычитаться при сборе данных.

5. оснащенный компьютером промышленного управления с интегральным сенсорным экраном (Penn 4/1.8G или выше CPU, 4G память, 64G твердотельный диск, 15-дюймовый LCD монитор),установлено с английской операционной системой XP и программным обеспечением обработки OFFICE.

A. Режим настройки питания: он имеет программируемые настройки редактирования и может устанавливать не менее 10 сегментов текущих программ и может непрерывно реализовывать различные текущие значения.С функцией переключателя часов, настройка интерфейса работы, автоматическая настройка и автоматическое сброс.

B. Многочисленные варианты режима работы: непрерывный режим, режим включения и выключения, режим автоматического регулирования температуры.

C. Дисплей данных: он может отображать значение температуры, значение тока и кривую временной оси каждого канала в режиме реального времени.Интервал записи данных регулируется от 100 мс до 1800 с.

D. Сохранение данных: имеет функцию автоматического или ручного сохранения данных испытаний, а пространство для хранения составляет не менее 8G.

E. Экспорт данных: Он имеет функцию экспорта данных на USB, и данные могут быть экспортированы в файлы CSV, XLSX и других форматов.

F. Режим настройки питания: он имеет программируемые настройки редактирования и может устанавливать не менее 10 сегментов текущих программ вывода и может непрерывно реализовывать различные текущие значения.С функцией переключателя часов, настройка интерфейса работы, автоматическая настройка и автоматическое сброс.

6Поставка питания: AC220V±10%, 50/60Hz, 10KVA.

7Размеры: примерно 1000 мм в ширину × 1000 мм в глубину × 1600 мм в высоту, и вес примерно 300 кг.

Оборудованы передвижными колесами для легкой фиксации и перемещения.

8Оснащенные защитой от перегрузки и защитой от перетока.

Когда оборудование останавливается, точный выход автоматически отключается.

Оборудование может работать непрерывно в течение длительного времени и является стабильным и надежным.

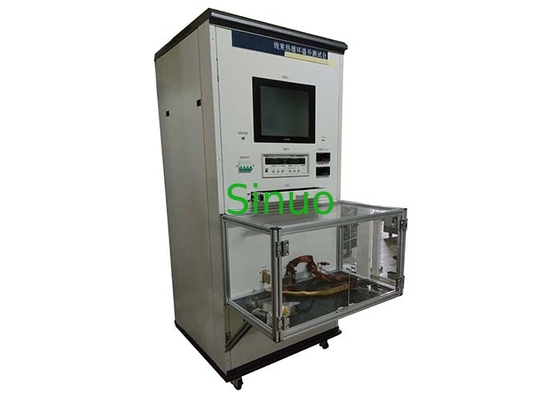

9. Диаграмма оборудования (на рисунке представлен компьютер):
