Информация о продукте:

Стандарт: согласно IEC 62196-1:2022.

Образцы и ограничения: интерфейс зарядки.

Применение: конструкция интерфейса зарядки должна облегчать вставку и вывод зарядного пистолета и предотвращать выпадание зарядного пистолета из розетки во время нормального использования.Проверьте, находится ли максимальная сила, необходимая для вытягивания зарядного пистолета из розетки устройства, в пределах диапазона, указанного в стандартеОн также используется для проверки того, находится ли максимальная сила, необходимая для вставки зарядного пистолета в розетку прибора, в пределах диапазона, указанного стандартом.

Принцип испытания: Максимальная сила оттягивания сока: применяется максимальная сила оттягивания, указанная в стандарте (общая сила основного веса, дополнительного веса, крюка (зажимательного устройства),и испытательной розетки) к испытательной розетке, и разъем должен выйти из розетки.

Сила для вставки зарядного пистолета в розетку: поместите зарядный пистолет вертикально вниз, поместите основной вес в соответствии со стандартом на зарядный пистолет, а затем используйте 0.8 кг вес свободно падает с высоты 5 см, чтобы повлиять на основной весЗарядное оружие должно быть вставлено в розетку в нужное положение контакта.

Структура и особенности:

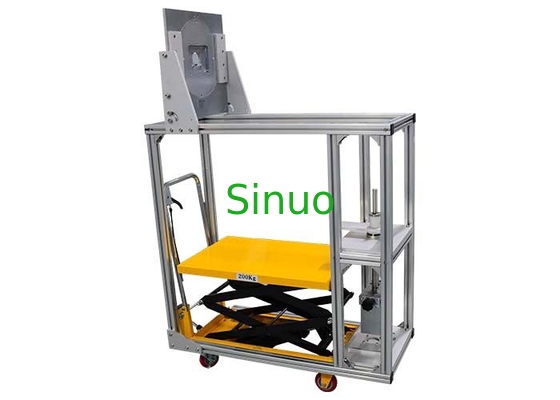

Это устройство состоит из зажимательного устройства, установленного под верхней пластиной A, основного веса F, дополнительного веса G и испытательной розетки C. Рама этого устройства совместима с GB/T20234.1 Рисунок 5 и GB11918.4 Рисунок 102, включая испытание механической нагрузки горизонтального интерфейса зарядки, испытание блокировочного устройства и испытание силы вставки и оттягивания.

Примечание: используется регулируемая застежка, которая может переключаться между вертикальным и горизонтальным направлениями и может застегивать все виды изделий; застежка D заменяется висячим кольцом,что более удобно для работы; основной вес напрямую противовесит, без необходимости скобки.

Окружающая среда использования: рабочая температура 5-35°C, влажность 30%-90%.

Технические характеристики:

Испытательная станция	Одна станция
Конфигурация габарита	Изготовленный из S136, штифт минимального стандартного размера, допустимость ± 0,01 мм, расстояние ± 0,05 мм, и гладкость 0,8 мм Размер не требуется
Испытательные элементы	7.11.8: Испытание механической нагрузки на интерфейс зарядки 7.15.1.1: Испытание блокировочного устройства 7.17: Испытание силы сцепления и тяги
Основные технические параметры испытания механической нагрузки на интерфейсе зарядки
Рисунок схемы испытания
Время проведения испытаний	60s, гидравлический цилиндр управляет подъем и опускание груза, и время контролируется вручную.
Частота испытаний	4 раза, один раз в направлении 90° вокруг горизонтальной оси, вручную
Выбор испытательной нагрузки
Конфигурация массы механической нагрузки	165: 148,5N основная масса x1 + 16,5N дополнительная масса x1; 300N: 270N основная масса x1 + 30N дополнительная масса x1; 440N: 396N основная масса x1 + 44N дополнительная масса x1; 660N: 594N основная масса x1 + 66N дополнительная масса x1; 750N: 675N основная масса x1 + 75N дополнительная масса x1; Примечание: Вес основного веса включает вес крюка, а вес веса реализуется путем наложения и сочетания.
Основные технические параметры испытания блокировочного устройства
Время проведения испытаний	60s, гидравлический цилиндр приводит поддоны для подъема и подъема веса, и время управляется вручную.
Рисунок схемы испытания
Основные технические параметры испытания силы вставки и извлечения
Диаграмма схемы испытания силы вставки
Конфигурация массы силы вставки	Основной вес зарядного пистолета: 9,2 кг Основной вес пушки для зарядки постоянного тока: 13,2 кг Дополнительная масса: 0,8 кг Примечание: Вес основного веса включает в себя вес сцепления и направляющего стержня.
Испытание	Во время испытания необходимо открыть блокировочное устройство.
Конфигурация веса тяговой силы	Пушка для зарядки переменного тока: 100N (90N+10N) Пистолет для зарядки постоянного тока: 140N (126N+14N) 10,0 кг
