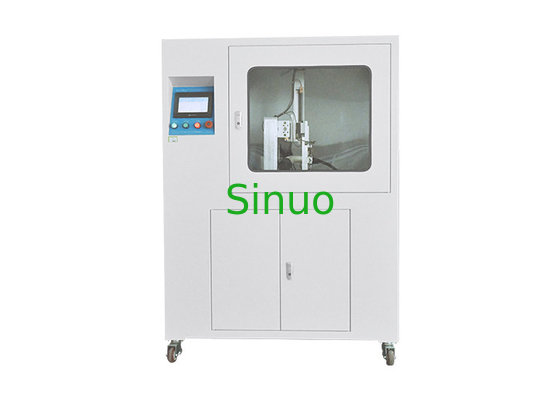

IEC 62196-1 Зарядное оружие Электронное блокировочное устройство Комплексное испытательное устройство

МОК:	1
цена:	Подлежит обсуждению
Стандартная упаковка:	корпус из фанеры
Срок доставки:	30 дней
Метод оплаты:	T/T
Пропускная способность:	20 комплектов в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Sinuo

Сертификация

Calibration Certificate (Cost Additional)

Номер модели

SNQC1023A

Испытательная станция:

Отдельная станция

Режим управления:

Сервомотор

Сила разблокирования:

0-50N

Ошибка индикации:

≤ ± 0,5% F.S.

Время интервала:

Регулируемое от 0 до 200 секунд

Нагрузите настоящее:

Регулируемая мощность 1-200mA

Обратная проводимость:

0-5000 мс

Передний канал:

0-5000 мс

Выделить:

IEC 62196-1 Комплексное испытательное устройство

Комплексное испытательное устройство зарядной пушки

Описание продукта

IEC 62196-1 Зарядное оружие Электронное блокировочное устройство Комплексное испытательное устройство

Обзор продукта:

Стандарт: согласно IEC62196-1:2022.

Образцы и ограничения:

электронное блокировочное устройство вентилятора транспортного средства на постоянном электрическом токе (см. стандарт GB/T 20234.4-2023, рисунок 10 и рисунок 11);

Устройство электронной блокировки розетки переменного тока транспортного средства (см. стандартный чертеж GB/T 20234.2-2015 A.2);

Механическое блокировочное устройство вентилятора транспортного средства постоянного тока (см. стандарт GB/T 20234.4-2023, рисунок 10 и рисунок 11);

Механическое блокировочное устройство вентилятора переменного тока (см. стандарт GB/T 20234.2-2015 фигура А.1, рисунок А.3)

Применение: используется для проверки того, являются ли электрические аксессуары с электронными блокировочными устройствами, такими как интерфейсы зарядки электромобилей,Промышленные розетки и соединения могут выдерживать механическое напряжение, электрические и тепловые напряжения, возникающие при нормальном использовании без чрезмерного износа или других вредных эффектов.

Принцип испытания: механизм привода сервомотора используется для наложения силы на электронный механизм блокировки образца, а электронный механизм управления используется для осуществления нормальной работы;аварийное разблокированиеВремя включения и выключения питания, скорость испытания и удар могут быть предварительно настроены через сенсорный экран.

Структура и особенности:

Он использует интегрированную раму, управляемую сервомотором, точным шаровым винтом и синхронной передачей ремня, цветной сенсорным экраном и мощной цифровой функцией отображения,Интеллектуальная система управления PLC; он также использует трехосный регулируемый зажим, подходящий для зарядки электроники пистолета.

Окружающая среда использования: источник питания: AC380V±10%/50-60Hz, 5Kw, рабочая температура 0-40°C, влажность 30%-90%.

Технические параметры:

Размеры	Около W1000D900H1400 мм; вес: около 200 кг
Испытательные элементы	a) Испытание нормальной работы (жизни) электронного блокировочного устройства b) Ручное испытание экстренного разблокировки электронного блокировочного устройства c) Срок службы электронного блокировочного устройства в экстремальных условиях d) Испытание прочности конструкции электронного блокировочного устройства
Станция	Одна станция
Метод электрического управления	Интеллектуальный интегрированный контроллер Mitsubishi PLC, 7-дюймовый цветовой сенсорный интерфейс человека-машины
Режим работы	Ручная или программно-управляемая работа
Установка	a) Соответствовать независимым электронным устройствам блокировки или универсальным устройствам блокировки; b) Соответствует американскому стандарту и европейскому стандарту обменного тока и постоянного тока интерфейс зарядки универсальный фиксатор
Функция испытания	Оборудована функцией испытания электронного блокировки с толкательным стержнем
Отключение электронного блокировочного устройства	Он способен к ручному разблокированию устройства электронного блокирования, использует автоматический режим работы с электронным управлением,и реализует программирование для удовлетворения требований нормальной работы (жизни) электронного блокировочного устройстваТребование к силе разблокировки соответствует (0~50) N, а погрешность показания ≤± 0,5%F.S., разрешение ≤0,1N
Сила электронного блокировочного устройства	Он оборудован устройством, применяющим силу для блокировочного механизма электронного блокировочного устройства.Устройство, применяющее силу, может зажимать конец блокировочного стержня и применять осевую тягу или тягуДиапазон измерения силы должен соответствовать (0~50) N, а погрешность показания ≤± 0,5%F.S., разрешение ≤0,1N, может регулировать скорость наложения силы и поддерживать постоянное значение силы;Устройство для наложения силы может измерять смещение силоносной части и положение блокировочного стержня., а диапазон измерения смещения соответствует (0~50) мм, что указывает на ошибку значения ≤±0,02mm, разрешение ≤0,01mm
Преобразование полярности	Программа PLC автоматически переключается и переключается через 1 секунду после мониторинга обратной связи состояния электронного блокировки.
Переключающее питание	(0?? 24) VDC регулируется, точность напряжения лучше 0,5 уровня, разрешение ≤0,1V
Передний канал	(0~5000) мс диапазон может быть установлен произвольно, разрешение ≤1 мс
Обратная проводимость	(0~5000) мс диапазон может быть установлен произвольно, разрешение ≤1 мс
Интервалы	Время интервала: может устанавливаться произвольно в диапазоне (0~200) с, разрешение ≤1 с, регулируемый ток нагрузки 1-200 мА для сотрудничества с действием;
Функция	Оборудованы регулируемым рабочим потоком нагрузки 1-200mA, оснащенные устройством мониторинга, которое отражает электронный сигнал разблокировки/блокировки замка и фиксирует состояние и время включения и выключения сигнала;
Определение ошибки	Встроенное решение о обратной связи сигнала, автоматическое отключение при ненормальных условиях
Частота испытаний	Установка произвольно в диапазоне (0~99999)
Защита безопасности	Защита от заземления, защита от короткого тока, защита от перегрузки
Основная конфигурация
Имя		Спецификация	Бренд	КТГ
ПЛК		FX-серия	Мицубиши	1 комплект
Сенсорный экран		7 дюймов	Вайнвью	1 комплект
Двигатель		400 Вт	Хуэйчуань	1 комплект
Переключающее питание		35 Вт/24 Вт/	СОБЩЕСТВО	1 шт.
Промежуточное реле		4J2J	Омрон	Несколько
Другие электрические компоненты			Чинт, ФУДЖИ	Несколько
Датчик силы		10 кг	Чанцин	1 комплект
Механические работы и приспособления			Синуо	1 комплект
Шасси			Синуо	1 шт.
