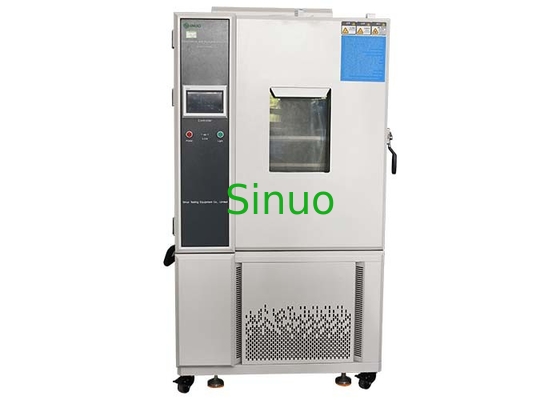

IEC 60068-2-78 Интеллектуальная система управления Камера температуры и влажности -40 °C+180 °C

IEC 60068-2-78 Интеллектуальная система управления Камера температуры и влажности -40 °C+180 °C

МОК: 1
цена: Customized
Стандартная упаковка: корпус из фанеры
Срок доставки: 30 дней
Метод оплаты: T/T
Пропускная способность: 5 комплектов в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Sinuo
Сертификация
Calibration Certificate (Cost Additional)
Номер модели
СН881-408L
Внешний размер:
1350*1150*1950 мм
Внутренний размер:
800*600*850 мм
Температурный диапазон:
-40 °C ~+180 °C
Диапазон влажности:
20-98% рН
Колебания влажности:
≤2.5%
Отступление температуры:
≤±2.0℃
Скорость нагрева:
≧2-3°C/min
Скорость охлаждения:
1°C/мин
Выделить:

180°C Температура и влажность камера

,

IEC 60068-2-78 Температурная и влажная камера

,

Интеллектуальная камера контроля температуры и влажности

Описание продукта



IEC 60068-2-78 Интеллектуальная система управления Камера температуры и влажности -40 °C+180 °C





Обзор продукта:



Эта испытательная камера используется для испытаний холода, тепла, влажности и сухости сырья и устройств, таких как электроника, электрики, электрические приборы, пластмассы и т. д.Цель заключается в подтверждении надежности хранения и транспортировки продукции при высокой и низкой температуре с переменной тепла и влажности..

Он соответствует стандартам:

IEC60068-2-1:2007 ¢Окружающее испытание-часть 2-1: Испытания-испытание А: холодное, IDT

IEC60068-2-2:2007 ¢Проверка окружающей среды - Часть 2-1: Испытания - Испытание B - Сухое тепло, IDT ¢

IEC60068-2-78:2012 ∆ Испытания окружающей среды-часть 2-78: Испытания-испытательная кабина: влажная температура, устойчивое состояние, IDT

IEC60068-2-30:2005 Экологические испытания-часть 2-30: Испытания-испытания Db: влажная температура, циклический (цикл 12h+12h), IDT





Структура:



Эта машина имеет конструкцию закрытой камеры со следующими характеристиками:

A. Он имеет чрезвычайно широкий диапазон контроля температуры и влажности, чтобы удовлетворить различные потребности пользователей.

B. Он использует уникальный режим сбалансированного регулирования температуры и контроля влажности для регулирования идеальной температуры и влажности.Возможности отопления и увлажнения стабильны и сбалансированы, а управление температурой и влажностью высокоточно и стабильно.

C. Автоматический выбор охлаждающей цепи: устройство автоматического управления имеет возможность автоматического запуска ходящей охлаждающей цепи в соответствии с установленным значением температуры.может начать охлаждение непосредственно в состоянии высокой температуры.

Рефрижератор использует конденсационный агрегат с воздушным охлаждением с полностью закрытым компрессором (импортный).

Д. Дверь оснащена окном наблюдения, которое удобно для наблюдения за состоянием испытуемого образца.





Технические параметры:


Управление и эксплуатация Интеллектуальная система управления ПЛК и сенсорным экраном

Размер камеры



Внутренний размер Внешний размер
800*600*850 мм 1350*1150*1950 мм
Температурный диапазон -40 °C ~+180 °C
Диапазон влажности 10%~98% РГ
Колебания температуры ±0,5°C
Колебания влажности ≤ 2,5%
Отклонение температуры ≤ ± 2,0°C
Отклонение влажности ≤ ± 3%
Скорость нагрева ∼2-3°C/мин
Скорость охлаждения 1°C/мин, средняя без нагрузки
Состояние нагрузки Никаких
Рабочий шум

Уровень шума≤70dB ((A))

(Измерение проводится в звукоизолированном помещении с температурой окружающей среды 25°C и низким уровнем эхо.Каждая испытательная точка находится на расстоянии 1 метра от источника шума горизонтально и на высоте 1 метра над землей.)

Схема диапазона температуры и влажности
Структурные особенности
Конструкция изоляционного корпуса

1Материал внешней стены: распыливание доски А3.

2Материал внутренней стены: щетка из нержавеющей стали SUS#304.

3Теплоизоляционный материал камеры: твердая пенополиуретановая пенопласта, устойчивая к высокой температуре 100 мм.

4Материал изоляции двери камеры: 100 мм высокотемпературностойкой жесткой полиуретановой пены.

Прочность нижней конструкции Массовая вместимость рельса в нижней части испытательной камеры: ≤ 100 кг/м2 (груз)
Канал кондиционирования воздуха

1Длинноосевые центробежные вентиляторы из нержавеющей стали: 2 комплекта/90 W.

2Вентилятор, нагреватель, испаритель (также обезвоживатель), устройство для дренажа, порт баланса давления, регулируемый дефлектор воздуха, датчик температуры

Стандартная конфигурация испытательной камеры

1Окно наблюдения: 400x600x40 мм 3-слойное вакуумно закаленное стекло

2Плоские встроенные рукоятки

3. Завесы для дверей: SUS #304

4Энергосберегающая лампа внутри камеры

5Свинцовое отверстие: φ50 мм 1 шт.

Дверь камеры

1Дверь из одной части открывается наружу, с петлей слева и ручкой справа (при обращении к передней части шкафа).

2. оборудован механизмом блокировки двери безопасности (дверь может быть открыта в испытательном помещении), дверь оснащена электрическим отоплением для предотвращения конденсации,и видимый диапазон изоляционного стекла (W400×H600mm). Рама двери оснащена электрическим антиконденсационным нагревателем.

Контрольная панель 7-дюймовый дисплей контроллера, дисплей управления температурой (влажностью), индикаторный свет и кнопка освещения.
Механическая комната Охладитель, контейнер для воды для компрессора, устройство для снижения давления, устройство для нагрева
Электрораспределительный шкаф Распределительная панель, охлаждающий вентилятор, главный переключатель питания, трансформатор, промежуточное реле, временное реле, твердое реле, контактник переменного тока, выключатель
Нагреватель

1Электрический обогреватель из нержавеющей стали в форме радиатора с крыльями

2Способ управления нагревом: SSR (Solid State Relay) бесконтактная модуляция ширины импульса равного периода

3. мощность отопления: около 3 кВт

Дырка в кабеле питания Расположен на задней стороне камеры

Технические параметры контроллера

Точность: температура ±0,1°C + 1 цифра, влажность ±1%R.H+1 цифра

Разрешение: температура ±0,01°C, влажность ±0,1%R.H.

Напряжение температуры: 0,1 ~ 9,9 может быть установлено.

Он имеет верхнюю и нижнюю границы режима ожидания и сигнализации.

Входный сигнал температуры и влажности сухой и влажной лампы PT100x2.

9 наборов параметров управления PID, автоматический расчет PID.

Сухой и влажный лампочек с функцией автоматической коррекции экрана

Метод контроля

1Антиинтегральная насыщенность

2Метод BTC сбалансированного контроля температуры + DCC интеллектуальный контроль охлаждающей мощности + DEC интеллектуальный электрический контроль (оборудование для испытаний температуры)

3. BTHC сбалансированный метод контроля температуры и влажности + DCC интеллектуальный контроль охлаждающей мощности + DEC интеллектуальный электрический контроль (оборудование для испытаний температуры и влажности)

Функция отображения экрана

Он использует режим диалога на экране, не требуется ввода клавиши, и экран напрямую касается опций.

Установленные значения температуры (SV) и фактические значения (PV) отображаются непосредственно.

Может отображать номер текущей программы, сегмент, оставшееся время и количество циклов.

Запускаю функцию накопленного времени.

Значение настройки температуры программы отображается в графической кривой с функцией отображения выполнения кривой программы в режиме реального времени.

Оснащенный отдельным экраном редактирования программы, по крайней мере 5 сегментов температуры, влажности и времени могут быть введены на каждой странице.

Китайский и английский можно переключать по желанию.

Появляется экран предупреждения об ошибке.

Заднее освещение экрана можно регулировать.

Функцию защиты экрана можно настроить на таймер, TIMER или ручное выключение.

Программа мощности и функции управления

Доступные группы программ: максимум до 120 PATTEN.

Доступная емкость памяти: в общей сложности 12000 сегментов.

Повторяемое выполнение команд: каждая команда может выполняться до 3200 раз.

Программа создается в разговорном режиме, с такими функциями, как редактирование, очистка и вставка.

Настройка времени сегментов 0~99 часов59 минут.

Програмируемое устройство управления модулем времени x2 набор.

С отключенной памятью программы, автоматическим запуском и непрерывным выполнением программы после включения.

С интерфейсом связи RS-485 или RS-232.

Графические кривые могут отображаться в режиме реального времени во время выполнения программы.

С автоматической регулировкой емкости замораживания.

С запланированной функцией запуска и отключения.

С функцией настройки даты и времени.

Функция блокировки ключа и экрана (LOCK).
