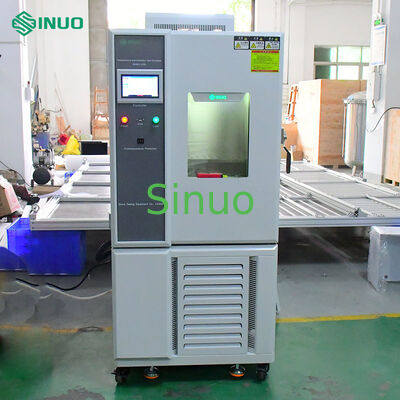

IEC60068-2 Постоянная температура и влажность в испытательной камере для окружающей среды от -40 до 150°C

Данная камера для испытаний на температуру и влажность соответствует стандартам IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78, пункту 15 стандарта IEC 60335-1 и другим соответствующим стандартам.

Она предназначена для проведения испытаний на холод, тепло, влажность и сухость электронных компонентов, электрических изделий, бытовой техники, пластиковых материалов и других образцов. Испытания проверяют надежность продукта при хранении и транспортировке в условиях переменной высокой/низкой температуры и влажности.

Схема диапазона температуры и влажности:

• IEC60068-2-1:2007 Испытания на воздействие внешних факторов. Часть 2-1: Испытания. Испытание А: Холод (IDT)
• IEC60068-2-2:2007 Испытания на воздействие внешних факторов. Часть 2-2: Испытания. Испытание В: Сухое тепло (IDT)
• IEC60068-2-78:2012 Испытания на воздействие внешних факторов. Часть 2-78: Испытания. Испытание Cab: Влажное тепло, стационарный режим (IDT)
• IEC60068-2-30:2005 Испытания на воздействие внешних факторов. Часть 2-30: Испытания. Испытание Db: Влажное тепло, циклический режим (цикл 12 ч + 12 ч) (IDT)

Устройство имеет полностью закрытую камеру со следующими преимуществами:

• Сверхширокий диапазон температуры и влажности для удовлетворения разнообразных требований к испытаниям.
• Принята усовершенствованная система сбалансированного контроля температуры и влажности, обеспечивающая стабильную работу нагрева и увлажнения. Она поддерживает высокую точность и превосходную стабильность для точного моделирования окружающей среды.
• Автоматически переключаемая холодильная схема: Система автоматически активирует контур охлаждения на основе заданных значений температуры, обеспечивая прямое охлаждение даже при высоких температурах окружающей среды. Система охлаждения оснащена импортным герметичным компрессором и воздухоохлаждаемым конденсаторным блоком.
• На дверце камеры установлено смотровое окно для наблюдения за образцами в реальном времени.

Стандартная комплектация испытательной камеры

Система охлаждения

Введение в экран

Функция отображения экрана

1. Используется режим диалога на экране, ввод с клавиатуры не требуется, а параметры выбираются непосредственно касанием экрана.
2. Непосредственно отображаются заданные (SV) и фактические (PV) значения температуры.
3. Может отображать номер текущей выполняемой программы, сегмент, оставшееся время и количество циклов.
4. Функция накопленного времени работы.
5. Значение настройки температурной программы отображается в виде графической кривой с функцией отображения выполнения кривой программы в реальном времени.
6. Оснащен отдельным экраном редактирования программы, на каждой странице можно ввести как минимум 5 сегментов температуры, влажности и времени.
7. Китайский и английский языки могут переключаться по желанию.
8. Отображается экран подсказки об ошибке.
9. Подсветка экрана может быть отрегулирована.
10. Функция защиты экрана может быть установлена на таймер, TIMER или ручное отключение.

Емкость программы и функции управления

1. Доступные группы программ: максимум 120 PATTEN.
2. Доступная емкость памяти: всего 12000 SEGMENTS.
3. Повторяемое выполнение команд: каждая команда может выполняться до 3200 раз.
4. Программа создается в диалоговом режиме с функциями редактирования, очистки и вставки.
5. Установка времени SEGMENTS: 0~99 часов 59 минут.
6. Программируемый модуль управления временем, 2 комплекта.
7. С памятью программы при отключении питания, автоматическим запуском и непрерывным выполнением программы после включения питания.
8. С интерфейсом связи RS-485 или RS-232.
9. Графические кривые могут отображаться в реальном времени во время выполнения программы.
10. С автоматической регулировкой мощности замораживания.
11. С функцией запланированного запуска и остановки.
12. С функцией регулировки даты и времени.
13. Функция блокировки клавиатуры и экрана (LOCK).

Спецификации контроллера

Технические показатели:

1. 7-дюймовый цветной сенсорный экран
2. Два режима управления: программный/фиксированное значение
3. Тип датчика: два входа PT100 (опционально вход электронного датчика)
4. Режим вывода: импульс напряжения (SSR)/управляющий выход: 2 (температура/влажность)/2 аналоговых выхода 4-20 мА/16 релейных выходов (пассивные)
5. Управляющий сигнал: 8 управляющих сигналов IS/8 управляющих сигналов T/4 управляющих сигнала AL
6. Сигнал тревоги: 16 DI внешних сигналов препятствий
7. Диапазон измерения температуры: -90.00°C--200.00°C (опционально -90.00°C--300.00°C), погрешность ±0.2°C
8. Диапазон измерения влажности: 1.0%--100% RH, погрешность ±1% RH
9. Интерфейс связи: (RS232/RS485, максимальное расстояние связи 1,2 км [оптоволокно до 30 км])
10. Тип языка интерфейса: китайский/английский
11. Оснащен функцией ввода на английском языке
12. Может использоваться с принтером (опционально функция USB)
13. Разнообразные выходные реле с комбинацией сигналов, и сигналы могут подвергаться логическим операциям (NOT, AND, OR, NOR, XOR), что называется возможностью программирования ПЛК
14. Разнообразные методы релейного управления: режим параметр->реле, режим реле->параметр, режим логической комбинации, режим составного сигнала
15. Редактирование программы: можно запрограммировать 120 групп программ, каждая группа программ может содержать до 100 сегментов

Технические параметры контроллера

Точность: температура ±0.1°C+1 цифра, влажность ±1% RH+1 цифра.

Разрешение: температура ±0.01°C, влажность ±0.1% RH.

Температурный наклон: можно установить от 0.1 до 9.9.

Имеет функции ожидания и сигнализации по верхнему и нижнему пределу.

Входной сигнал температуры и влажности: сухое и влажное термометры PT100x2.

9 наборов настроек параметров управления P.I.D, автоматический расчет P.I.D.

Функция автоматической коррекции экрана для сухого и влажного термометров.
