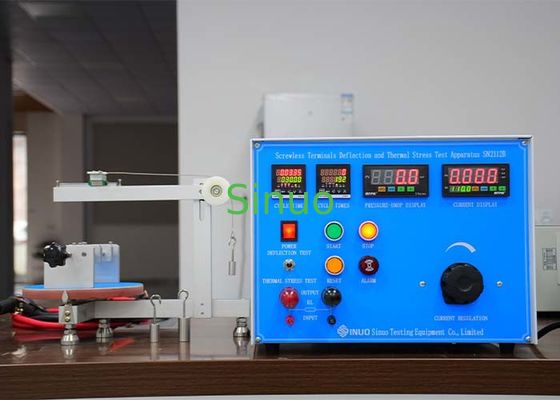

IEC 60884-1 Рисунок 14 Устройство для испытания отклонения и теплового напряжения безвинтовых терминалов
| Deflection angle: | 0-360° | Deflection direction: | 30°±3° |
| Deflection force: | 0.25N, 0.5N, 1.0N | Number of trials: | 192 цикла |
| On/off time: | 30 минут, можно предоставить | Test current: | AC 1 ~ 99,9A ± 3% ± 1A |
| Voltage drop range: | 0~199.9±(3%±1 мв) | Judgment criteria: | Не более 22,5 мВ |
| High Light: | Тепловое напряжение безвинтовые терминалы испытательный аппарат,безвинтовые терминалы отклонение испытательный аппарат |
||
IEC 60884-1 Рисунок 14 Устройство для испытания отклонения и теплового напряжения безвинтовых терминалов
Информация о продукте:
Устройство соответствует пункту 12 IEC 60884-1:2022.3.11 а) и б) пункта 12.3.12 и на рисунке 14, пункт 12 IEC 60669-1.3.11, и т.д.
Используется для проверки того, остается ли скрепленный жесткий твердый проводник, даже когда он отклоняется во время нормальной установки.Уклонение проводника и измерение падения напряжения, чтобы проверить способность крепления безвинтового терминала и контактные характеристики.И он также используется для проверки того, могут ли беспроводниковые терминалы выдерживать электрические и тепловые напряжения, которые возникают во время нормального использования.
Устройство легко использовать, ток нагрузки регулируется, светильник для проб производится в соответствии со стандартами.
Технические параметры:
| Наименование параметров | Данные параметров |
| Испытание отклонения | |
| Электрическое питание | Соответствие условий местного питания клиента |
| Угол отклонения | 0-360° |
| Направление отклонения | В любом из 12 направлений, отличающихся друг от друга на 30°±3° |
| Сила отклонения | 0.25N, 0.5N, 1.0N |
| Направление применения силы | перпендикулярно несложенному проводнику |
| Испытательный ток | Макс.100А |
| Испытание теплового напряжения | |
| Количество испытаний (циклов) | 192 цикла, можно предустановлять |
| Время включения/выключения | Включен: 30 минут, выключен: 30 минут, может быть предварительно установлен |
| Испытательный ток | AC 1~99,9A±(3%±1A); |
| Диапазон измерения падения напряжения | 0~199.9±(3%±1 мв) |
| Критерии оценки | Падение напряжения не должно превышать 22,5 мВ |
