Трехстанционный изоляционный прибор для испытания абразионной нагрузки с изоляционным рулоном IEC 60884
| Standard clause: | Статья 24 IEC 60884.8 | Standard figure: | Рисунок 31 |
| Test Stations: | Третий вокзал | Drive mode: | Электрический режим |
| Test Stroke: | 9 мм | Pressure load: | 4N |
| Abrasion rate: | 30 движений в минуту | Test times: | 0-999999 раз, регулируемый |
| High Light: | Устройство для испытания абразии изоляционного рукава 4N,Устройство для испытания абразии с тремя станциями |
||
Трехстанционный изоляционный прибор для испытания абразионной нагрузки с изоляционным рулоном IEC 60884
Информация о продукте:
Стандарт: IEC 60884-1:2022 пункт 24.8 фигура 31, BS1363-1: 2012 фигура 9.
Образец и ограничения: изоляционная оболочка для розетки.
Цель испытания: Подходит для испытания износостойкости изоляционных прокладок
Принцип испытания: двигатель приводит в действие эксцентрический механизм для достижения взаимного скребления замокной оболочки.
Структура:
Он состоит из горизонтально расположенной поперечной балки и линейно движущейся основы зажима.Конец поперечной балки оборудован U-образной головой, сгибающейся из короткой стальной проволоки диаметром 1 мм (две точки U-образной балки вертикально закреплены на поперечной балки)Нижний край U-образной стальной проволоки составляет 6 мм прямой рабочей части.и двигатель приводит к движению сиденья, оборудованного замком, вперед и назад, так что стальная проволока трёт на изоляционный образец замка для испытания.

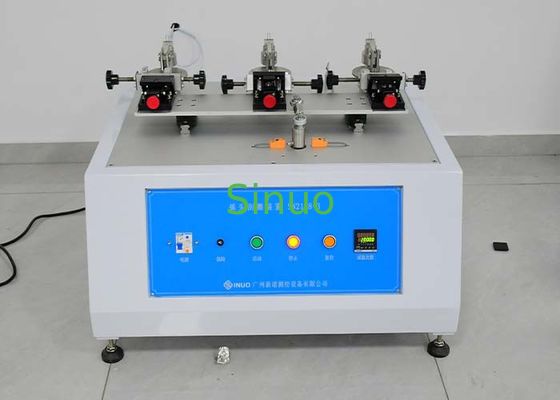

Оборудование имеет синхронную структуру из трех станций, как показано ниже:
Технические параметры:
| Испытательная станция | Три станции, синхронные |
| Режим привода | Электрический режим |
| Скорость абразии |
30 раз в минуту, по одному для каждого пути туда и обратно |
| Время испытания | 0-999999 раз, регулируемый |
| Нагрузка под давлением | 4N |
| Скребная проволока |
Φ1 мм, эффективная длина 6 мм |
| Испытательный ход | Более 1 метра, фиксированный ход |
| Механизм регулировки угла |
Установка оснащена механизмом регулировки угла, соответствующим европейскому стандарту внутренних восьмигранных и обычных прямых шпилек.После установки образца, измеритель может быть использован для прямой калибровки положения 10°.
|
| Электрическое питание | AC220V±10%/50-60Hz |
| Размер оборудования | WDH=850X760X600 мм |
| Масса оборудования | Около 130 кг. |
