IEC 60670-1 Испытание твердости устройства для встроенных монтажных ящиков

IEC 60670-1 Испытание твердости устройства для встроенных монтажных ящиков

Информация о продукте:

Стандарт: Устройство спроектировано и изготовлено в соответствии со стандартными требованиями пункта 12 IEC60670-1.11, рисунок 12, 13, 14.

Образец: скрытые и полускрытые монтажные коробки и корпуса, классифицированные в соответствии с разделом 7 IEC60670-1.2.1.

Цель и принцип испытания: скрытые или полускрытые монтажные ящики или корпуса на твердых стенах, потолках и полах, после правильной установки в соответствии с инструкциями производителя.И встроенное устройство крепления должно гарантировать, что образец может быть правильно установлен на стену, потолок и пол, и должны быть способны обеспечить нормальное использование без смещения или падения.

В этом испытании имитируется нормальная установка крепежной коробки, при этом основной вес применяется для наложения силы (72±0,1) N в вертикальном направлении, а дополнительный вес (8±0,1).1)N опускается с высоты 50 мм до основного веса 10 разПосле испытания смещение крепежной коробки на крепежной пластине не должно превышать 0,5 мм, чтобы проверить прочность крепления крепежной коробки.

Структура и характеристики оборудования:

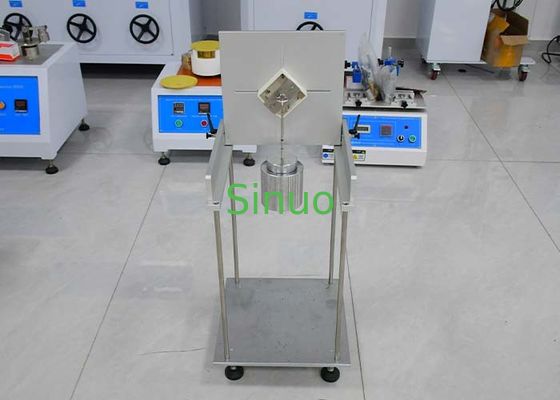

Устройство состоит из монтажной верхней пластины, механизма регулирования угла, основного веса F, дополнительного веса G, монтажной коробки и вспомогательного устройства крепления.Вес аксессуара составляет 1/10 от общего веса.

Размеры оборудования: Приблизительно: 350×350×600 (мм) В×D×H, Масса оборудования: 25 кг.

Технические параметры:

Испытательная станция	Одинокий
Установка верхней пластины	С помощью длинных отверстий для крестообразных крепежных винтов крепежная пластина может быть закреплена на образце.
Конфигурация веса	Основная масса: 72±0,1N x1; Дополнительная масса: 8±0,1N x1; Примечание: вес основной массы включает соответствующий вес крюка
Мостовая коробка	Он может быть использован для монтажа встроенных скрытых или полускрытых монтажных коробок. Стандартная монтажная коробка в соответствии с размером выборки заказчика
Фиксационное устройство	Один набор, используемый для блокировки крепления на отверстии для установки образца
