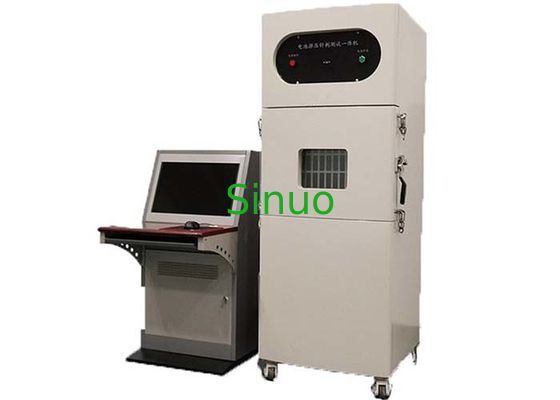

IEC 62133 Камера испытаний на раздавление батареи и проникновение ногтей 150KN с компьютерным управлением

IEC 62133 Камера испытаний на раздавление батареи и проникновение ногтей 150KN с компьютерным управлением

Стандарт:

Соответствует испытанию на раздавление AIS 038 на странице No 79 из 106 класса No 3.2Тест на проникновение ногтей на странице No 101 из 106 кл. No 3.3.2 (а)

IEC 62133-2012, IS0 12405-4:2018, и т.д.

Особенности:

1Программное обеспечение для испытаний имеет функцию получения напряжения: в соответствии с требованиями к испытаниям для одной батареи,до тех пор, пока оболочка аккумулятора не сломается или аккумулятор не получит короткое замыкание (внутреннее напряжение аккумулятора становится 0V), изменение напряжения батареи во время испытания будет автоматически обнаружено.

2В соответствии с требованиями к испытаниям энергетической батареи: испытательная система может сначала сжать до 30% от размера батарейного модуля (т.е. деформации).Или установить определенное значение давления (например, сила экструзии составляет 20 кН)Когда испытание экструзией достигает установленного значения силы и установленное время удержания давления также достигается, оборудование прекращает испытание.

3Образец может быть протестирован в соответствии с любым из трех условий давления, деформации и напряжения.

4. Три режима испытания могут использоваться в качестве переменных управления для любой комбинации условий. То есть три или два условия испытания могут быть установлены одновременно.Устройство остановит испытание.

5Система тестирования может отображать скорость во время тестирования.

6. Операционная система компьютера обрабатывается в диалоговом окне Windows. Режим таблицы можно планировать самостоятельно. Данные теста записываются на протяжении всего процесса. Это обеспечивает экономию,функции сравнения и слежения;.

7Специальная контрольная материнская плата может записывать силу, перемещение и напряжение одновременно.и интерфейс управления будет записывать и отслеживать силу экструзии, температура, напряжение, скорость и деформация в режиме реального времени. Удобно генерировать отчеты или экспортировать данные напрямую.

8. Во время испытания тестовую функцию можно управлять путем сбора сигналов напряжения. Напряжение изменится во время испытания батареи. Введите в тестовую систему указанное значение напряжения,и система выводит сигналИспытание экструзии прекращается, когда достигается установленное значение напряжения.

Технические параметры:

Размер аккумуляторной ячейки пользователя	Максимальный размер (длина х ширина х высота): 225*185*160 мм, вес: 18-20 кг
Испытательное пространство	1000×1000×1000 мм (ширина, глубина и высота)
Размеры	1300×1400×2000 мм (ширина, глубина и высота, в зависимости от фактической конструкции)
Структура оборудования	Структура типа ящика
Выхлопный отпуск для дыма	Дым выхлопный порт 150 мм в диаметре
Испытательная дыра	С каждой стороны открывается 50-мм отверстие
Метод контроля	Дистанционное управление компьютером, расстояние ≥ 10 м
Способ привода	Электрический двигатель цилиндра
Диапазон давления	1 ‰ 150 кН
Точность давления	±1%FS
Разрешение давления	0.01KN
Время поддержания давления	Может быть установлено ≥100h
Скорость акупунктуры.	0.1-40 мм/с (регулируемый)
Точность скорости	0.1mm/s~5mm/s, точность ±0.05mm/s; 5mm/s~40mm/s, точность ±0.1mm/s
Разрешение скорости	≤ 0,01 мм/с
Перемещение	0 ‰ 400 мм
Точность смещения	±0,1 мм
Стальная игла	1) Спецификации: φ3mm, φ4mm, φ5mm, φ6mm, φ7mm, φ8mm 2) Длина: L=200 мм 3) Материал: нержавеющая сталь 4) Угол: 45°~60° 5) Количество: по 2 шт.
Направление иглы	Сдавливание и акупунктура сверху вниз
Разбить голову	R75*750 мм полуцилиндр, легко демонтируется.
Плоская головка для дробления	С плоской головой
Установка иглы
Проявление силы	Компьютерный дисплей
Разрешение датчика	1/10000
Преобразование единиц	Kgf, N, kN
Система захвата температуры	Диапазон получения температуры 0+1000°C
	Разрешение температуры: 0,1°C
	Точность измерения температуры: ±0,5°C
	Канал получения температуры: 2 канала
	Частота получения температуры: 100 мс.
Система захвата напряжения	Диапазон получения напряжения: 0 ~ 100 В
	Точность получения напряжения: ≤±0,5%FS
	Разрешение: 10 мВ
	Канал получения напряжения: 1 канал
	Частота отбора проб напряжения: 100 мс
Длина линии отбора проб	2 м
Частота приобретения	≥ 50 Гц
Ограничение	Давление, напряжение и деформация могут устанавливаться отдельно и одновременно контролироваться. Испытание может быть прекращено до тех пор, пока одна или несколько переменных достигают установленного значения.
Сила	25 кВт
Силовое питание	380 В
Вес (приблизительно)	800 кг





Экологические требования:



1. Главный выключатель от утечки питания: AC380 ((1±10%) V (50±0.5) Hz трехфазный четырехпроводный + защитный наземный провод. Установка 10м2 провода, 3P 63A выключатель защиты от утечки

2. Электрический кабель: один пятиядерный кабель (четыреядерный кабель + защитный заземляющий провода), длиной около 3 метров (вне коробки)

3Место установки:

1 Земля плоская и хорошо проветриваемая;

2 отсутствие сильных вибраций вокруг оборудования;

3 отсутствие сильного электромагнитного поля вокруг оборудования;

4 отсутствие в окружении оборудования горючих, взрывоопасных, коррозионных веществ и пыли;

5 Избегайте прямых солнечных лучей или высокой температуры и влажности;

6 Наземная грузоподъемность участка: не менее 650 кг/м2 (предварительным условием является размер канала вокруг оборудования ≥ 600 мм; масса груза ≤ 500 кг);

7 Вокруг оборудования должно быть подходящее пространство для использования и обслуживания:

8 Вокруг оборудования должно быть пространство, через которое может пройти по крайней мере один человек, т.е. ≥ 600 мм;

9 Дверь оборудования должна быть открыта и закрыта нормально, и перед ней не должно быть других предметов.

4Условия окружающей среды: Температура: 20°C±5°C; Относительная влажность: ≤85%RH; Атмосферное давление: 80kPa
