IEC 62133 Система испытаний на электромагнитную вибрацию для тестирования аккумуляторов
Основные свойства
Место происхождения:
Китай
Название бренда:
Sinuo
Сертификация:
Calibration Certificate(Cost Additional)
Номер модели:
SN553
Торговая недвижимость
Минимальное количество заказа:
1
Цена:
Customized
Условия оплаты:
Т/Т
Возможность поставки:
5 комплектов в месяц
Технические характеристики
| Sine Force: | 4000kg.f | Random Force: | 4000kg.f |
| Shock Force: | 8000 кг.ф. | Frequency Range: | 1 ‰ 3000 Гц |
| Max. Displacement: | 100 мм p-p | Max. Speed: | 2,0 м/с |
| High Light: | Вибрационный тестер батарей IEC 62133,Электромагнитная система вибрационных испытаний,Оборудование для тестирования аккумуляторов с гарантией |
||
Описание продукта

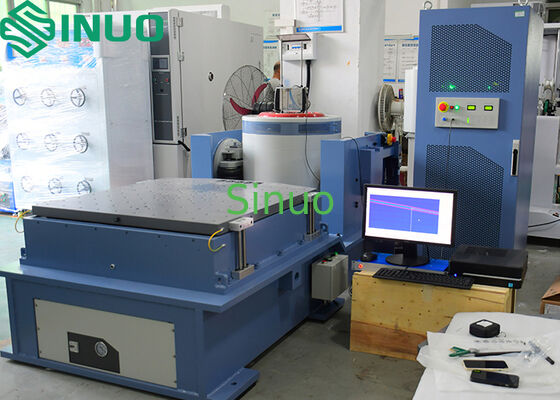

Система электромагнитных вибрационных испытаний IEC 62133 для тестирования аккумуляторов
Вибрационные испытания включают в себя воздействие на компонент или устройство имитированных нагрузок для оценки его реакции на реальные условия. Эти испытания необходимы для обеспечения долговечности и надежности продукции в различных отраслях, от аэрокосмической и автомобильной промышленности до потребительской электроники.
Sinuo сотрудничает с вами, предлагая индивидуальные решения для вибрационных испытаний, которые выходят за рамки соответствия основным стандартам (включая GB, GJB, UL, IEC, ASTM и другие). Наша цель - решение конкретных задач ваших приложений, предоставление вам точных возможностей тестирования, необходимых для ускорения выхода на рынок, улучшения качества продукции и создания репутации надежности и превосходства в вашей отрасли.
Технические параметры оборудования
Параметры генератора электромагнитного возбуждения
| Параметр | Спецификация |
|---|---|
| Максимальное синусоидальное усилие возбуждения | 4000 кгс пик |
| Максимальное случайное усилие возбуждения | 4000 кгс среднеквадратичное значение |
| Максимальное ударное усилие возбуждения | 8000 кгс пик |
| Диапазон частот | 1～3000 Гц |
| Максимальное смещение | 100 мм p-p |
| Максимальная скорость | 2,0 м/с |
| Максимальное ускорение | 100G (980 м/с2) |
| Собственная частота первого порядка | 2500 Гц±5% |
| Полезная нагрузка | 1000 кг |
| Частота виброизоляции | 2,5 Гц |
| Диаметр подвижной катушки | Φ440 мм |
| Вес подвижной катушки | 60 кг |
| Утечка магнитного потока | ＜10 гаусс |
| Допустимый эксцентриковый момент | ＞500 Нм |
| Размер оборудования | 1400 мм×980 мм×1230 мм (без вертикальной платформы расширения) |
| Вес оборудования | 2800 кг |
Цифровой импульсный усилитель мощности
| Параметр | Спецификация |
|---|---|
| Выходная мощность | 50 кВА |
| Выходное напряжение | 110 В среднеквадратичное значение |
| Выходной ток | 500 А среднеквадратичное значение |
| Отношение сигнал/шум | ≥70 дБ |
| Размер усилителя | 910 мм×620 мм×2050 мм |
Система защиты сервопривода
Температура, давление ветра, чрезмерное смещение, перенапряжение, перегрузка по току, пониженное входное напряжение, внешняя неисправность, питание управления, логическая неисправность, потеря фазы на входе
Цифровой контроллер вибрации
| Параметр | Спецификация |
|---|---|
| Аппаратная конфигурация | 2 одновременных входных канала, 1 выходной канал |
| Модуль функции управления | Синус, случайный, классический удар |
| Компьютер управления | Компьютер оригинальной марки с ЖК-монитором |
| Программное обеспечение | Работа на английском языке, анализ во временной и частотной областях, источник сигнала, анализ синусоидальной развертки частот и т. д. Он может автоматически генерировать отчеты об испытаниях WORD. Он может отображать, хранить сигналы и данные, а также устанавливать параметры испытаний и анализировать функции. |
| Датчик ускорения LTE C04A07 | Диапазон частот: 1-8000 Гц Чувствительность: 30 мВ/г Диапазон температур: -40 - 160℃ |
Вертикальный расширительный стол
| Параметр | Спецификация |
|---|---|
| Материал | Магниевый сплав, поверхность твердо анодированная |
| Размер стола | 2000×1200 мм |
| Фиксированное отверстие | M10 прямоугольное распределение 100 мм*100 мм втулка из нержавеющей стали, прочная и износостойкая |
| Верхний предел частоты использования | Синус 100 Гц, случайный 200 Гц |
| Вес | Около 340 кг |
Вентилятор охлаждения (включая глушитель)
| Параметр | Спецификация |
|---|---|
| Мощность вентилятора | 15 кВт |
| Расход воздуха вентилятора | 81,6 м3/с |
| Давление вентилятора | 0,075 кгс/см2 |
Электрические требования
| Параметр | Спецификация |
|---|---|
| Источник питания | 3-фазный 5-проводной 380 В/50 Гц 75 кВА |
| Сжатый воздух | 0,6 МПа |
| Сопротивление заземления | ≤4Ω |
Особенности системы
- Высокая производительность и надежность: Управление с обратной связью с процессором DSP обеспечивает реакцию в реальном времени и высокую точность. Все входные каналы оснащены 24-разрядными АЦП, малошумной аппаратной конструкцией и встроенными аналоговыми и цифровыми фильтрами сглаживания.
- Простота в эксплуатации: Программное обеспечение на основе Windows с функциями автоматического мастера и создания отчетов об испытаниях. Богатые настройки параметров испытаний с интерфейсом USB2.0 для бесшовного подключения к компьютеру.
- Мощные функции и гибкость: Универсальная платформа управления вибрацией, способная выполнять несколько сложных задач. Модульная конструкция позволяет настраивать аппаратное и программное обеспечение для удовлетворения различных требований к тестированию и анализу.
- Безопасность испытаний: Масштабное управление сигналами для предварительного просмотра системы, множественные проверки безопасности и настройки блокировки. Встроенная клавиша завершения для немедленного отключения испытания в случае неисправностей.
- Создание отчетов об испытаниях: Создание отчетов об испытаниях в формате Word или PDF одним щелчком мыши. Всесторонняя отчетность, включающая функции управления испытаниями, параметры настройки, кривые спектра целевого управления и кривые во временной/частотной областях.
