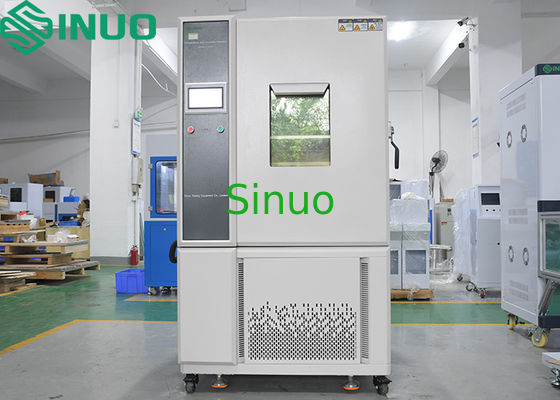

-70°C до +150°C Температура и влажность испытательная камера IEC62133 Для испытания батареи
| Temperature Range: | -70°C до +150°C | Temperature Fluctuation: | ±0,5°C |
| Humidity Range: | (20% 98) % RH | Humidity Fluctuation: | ≤2.5% |
| Heating Rate: | -70°C до +150°C ≥5°C/мин | Cooling Rate: | от +150°C до -70°C ≥5°C/мин |
| High Light: | IEC62133 Камера испытаний на температуру и влажность,Испытательная камера для испытания температуры и влажности батареи,Испытательная камера влажности при температуре 150°С |
||
-70°C до+150°C Испытательная камера температуры и влажности IEC62133 для испытаний батарей
Информация о продукте:
Камера испытаний температуры и влажности, предназначенная для проверки надежности электроники, электрических компонентов, пластмасс и других материалов.Соответствует международным стандартам, таким как IEC62133, UN38.3, и IEC60068-2-2:2007С температурным диапазоном от -70°C до +150°C и влажностью от 20% до 98% RH он обеспечивает точное моделирование экстремальных условий окружающей среды для валидации продукта.
Технические параметры:
| Модель продукта | СН559-1000L |
| Номинальный объем | 1000 л |
| Внутренние размеры | W1000*H1000*D1000 мм |
| Внешние измерения | W1280*H2150*D2050MM |
| Вес | Примерно 580 кг. |
| Условия испытательной среды | Температура окружающей среды: +25°C, относительная влажность ≤ 85%, в камере нет проб |
| Температурный диапазон | -70°Сдо+150°С |
| Диапазон влажности |
(20% 98) % RH (Температура: 20°C~85°C, см. диаграмму диапазона контроля температуры и влажности, без активной тепловой нагрузки) |
| Колебания температуры | ±0,5°C |
| Колебания влажности | ≤ 2,5% |
| Отклонение температуры | ≤ ± 2,0°C |
| Отклонение влажности | ≤ ± 3% |
| Скорость нагрева | -70°Сдо+150°C ≥5°C/мин (среднее значение по всему диапазону) |
| Скорость охлаждения | +150°Сдо-70°C ≥5°C/мин (среднее значение для всего диапазона) |
| Состояние нагрузки | Никаких |
| Рабочий шум | Уровень шума с A-взвешенностью ≤ 70 dB ((A) (Измерения выполнены в звукоизолированном помещении с минимальным эхом при температуре окружающей среды 25°C. При использовании A-взвешивания среднее значение измеряется в 9 баллов. Каждая точка испытания находится на расстоянии 1 метра горизонтально от источника шума и 1 метра над землей.) |
| Структурные особенности | |
|
Теплоизоляционная структура
|
1. Материал внешней стены: стальная плита А3 с распылительным покрытием. 2Материал внутренней стены: щетка из нержавеющей стали SUS#304. 3Теплоизоляционный материал для корпуса коробки: 100 мм жесткой высокотемпературной полиуретановой пены. 4Теплоизоляционный материал для двери: 100 мм жесткой высокотемпературной полиуретановой пены. |
| Устойчивость нижней структуры | Нижняя часть испытательной камеры спроектирована с грузоподъемностью рельса ≤ 100 кг/м2 (груз). |
| Канал кондиционирования воздуха |
1Длинноострый центробежный вентилятор из нержавеющей стали: 2 единицы, 90 Вт. 2Вентилятор, нагреватель, испаритель (также обезвоживатель), устройство дренажа, порт балансировки давления, регулируемая воздушная панель, датчик температуры. |
| Стандартная конфигурация испытательной камеры |
1Окно: 400х600х40мм, 3 слоя вакуумно закаленного стекла. 2Встроенная плоская ручка. 3Дверные петли: SUS #304 импортные петли. 4.Внутреннее энергосберегающее освещение: светодиодное энергосберегающее освещение. 5Свинцовое отверстие: φ50 мм, 1 единица, расположено на правой стороне. |
| Дверь |
1.Одна дверь, открывается наружу, петля слева, ручка справа (при обращении к передней части камеры). 2.Оснащена механизмом блокировки дверей безопасности (дверь может быть открыта изнутри испытательной камеры).Дверь оснащена электрическим антиконденсационным отоплением,и отверстие для наблюдения из полого стекла имеет область обзора приблизительно (W400×H600mm). Рама двери оснащена антиконденсационным электрическим отоплением. |
| Контрольная панель | Контроллер с 7-дюймовым дисплеем, дисплеем контроля температуры (влажности), индикатором работы и кнопкой освещения. |
| Механическая комната | Охладитель, насос для воды для компрессоров, устройство для снижения давления, устройство для нагрева. |
| Кабинет распределения энергии | Распределитель питания, охлаждающий вентилятор, главный выключатель питания, трансформатор, промежуточное реле, временное реле, твердое реле, контактор переменного тока, выключатель. |
| Нагреватель |
1Высококачественный набор настройки нагрева. 2Режим управления нагревом: SSR (реле твердого состояния), бесконтактная периодическая модуляция ширины импульса. 3.Сила отопления: около 4 кВт. |
| Дверь на линии электропередач | Расположен на задней стороне камеры. |
