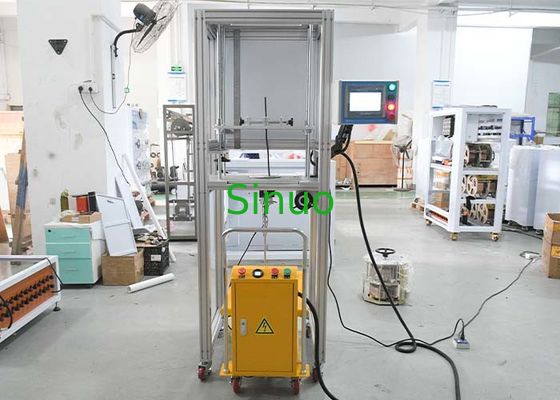

Устройство UL486A-B для испытания терминального напряжения безвинтовых и натяжных соединителей

Устройство UL486A-B для испытания терминального напряжения безвинтовых и натяжных соединителей

Информация о продукте:

Данное испытательное устройство соответствует пункту 9 UL486A-B.3.2.1, пункт 9.3.2.3, пункт 9.3.2.4 и таблицы 26 и рисунка 6, IEC60947-1, и т.д.

Образцы и ограничения: винтовые терминалы, беспроводниковые терминалы и соединители.

Цель испытания: изучить, могут ли винтовые и беспроводниковые узлы выдерживать механические нагрузки, возникающие при нормальном использовании.Он в основном используется для того, чтобы судить, соответствуют ли конструкция и структура терминального блока зажимания нитей требованиям не чрезмерно повреждать проволоку при зажимании проволоки.

Принцип испытания: с использованием конструкции винта на проводнике. Количество испытаний может быть предварительно установлено перед использованием. Когда установленное значение достигнуто, машина автоматически остановится и прозвучит сигнал тревоги.

Технические параметры:

Система управления:
Оборудована ПЛК-контролем и интуитивным сенсорным интерфейсом для простой работы.
Параметры испытаний, такие как скорость, время испытаний, могут быть предварительно установлены.

Механическая конструкция:
Единая испытательная станция, управляемая высокоточной сервосистемой.
Двустворчатый вращающийся диск с диаметром вращения Ø76 мм.
Регулируемая скорость вращения (515 оборотов в минуту), при этом UL486A-B требует 9 оборотов в минуту.
Количество испытаний (0999999) и продолжительность испытаний (09999 мин) могут быть установлены; автоматическое остановка и сигнализация по завершении испытания.

Гибкая система крепления:
Центральная и блокирующая зажимы подходят для конечных блоков до 60×70×90 мм.
Дизайн быстрой замены позволяет быстро заменять светильники.
Дополнительная 300×250 мм крепление пластина, взаимозаменяемая с главным зажимом.
Расстояние крепления регулируемое до 120 мм от центра вращения.

Настройка груза и высоты:
Модульный набор весов обеспечивает 24 уровня от 0,7 кг до 109 кг, включая крюк.
Диапазон ручной регулировки высоты: 250-800 мм, с маркировкой шкалы.
Оборудована электрическим механизмом подъема и большим весовым поддоном для стабильности.

Пример размещения:

Диаметры корпусов, совместимые с UL486A-B: от 6,4 до 54 мм.
Поддерживает размеры терминальных образцов в соответствии с таблицей UL486A-B 26.

Силовое питание:
Работает на однофазном 220В, 50Гц.
