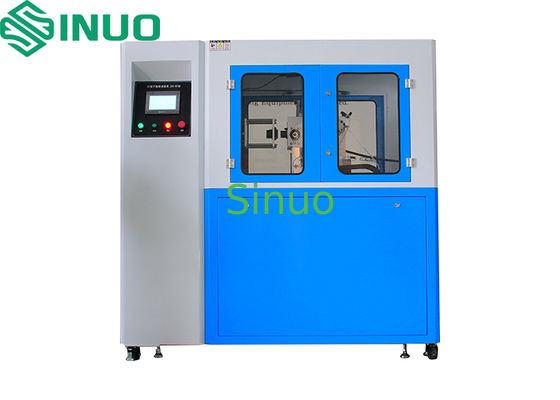

Зарядное устройство для испытания интерфейса для пропускной способности и работы

МОК:	1
цена:	Customized
Стандартная упаковка:	Фанерный корпус
Срок доставки:	30 дней
Метод оплаты:	T/T
Пропускная способность:	20 комплектов в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Фирменное наименование

Sinuo

Сертификация

Calibration Certificate(Cost Additional )

Номер модели

SNQC1005

Test Cycles:

0~999,999 times

Breaking Time:

1-999.9 seconds

Test Rate:

0-10 times/min

Test Speed:

0-850mm/s

Test Stroke:

0-200mm (Test plug and socket distance ≥ 50mm)

Force Range:

(0-500)N, with a measurement error of ≤±0.5% F.S., resolution ≤0.1N

Выделить:

устройство испытания интерфейса зарядки

электрический испытатель способности к разрыву

оборудование для испытаний эксплуатации приборов

Описание продукта

Устройство для испытания коммутационной способности и нормальной работы зарядного интерфейса

Образец и ограничения:

Элемент испытания: зарядный интерфейс электромобиля, промышленные вилки и розетки, а также соединители.

Цель испытания: Используется для проверки того, могут ли электрические аксессуары, такие как зарядные интерфейсы электромобилей, промышленные вилки и розетки, и соединители, выдерживать механические, электрические и тепловые нагрузки при нормальном использовании без чрезмерного износа или вредных последствий. Цель - подтвердить их надежность.

Принцип испытания:

Испытание проводится с использованием механизма с сервоприводом, который выполняет линейные действия вставки и извлечения образца, достигая определенного количества циклов. Система автоматически вращает раствор, и для проведения испытаний включения/выключения можно подключить внешнюю нагрузку. Время включения/выключения, скорость испытания и ход могут быть предварительно установлены с помощью сенсорного экрана.

Структура и особенности:

Конструкция выполнена в виде интегрированной рамы, приводимой в действие серводвигателем с точным шарико-винтовым приводом и синхронным ременным приводом. Система управляется ПЛК с мощной функцией цифрового отображения и удобным интерфейсом на 7-дюймовом цветном сенсорном экране. Приспособление имеет трехкоординатную регулировку, подходит для проверки срока службы интерфейсов зарядных пистолетов.

Условия окружающей среды:

Электропитание: AC220V±10%/50-60Hz, 2 кВт

Рабочая температура: 0-40°C, Влажность: 30%-90%

Размеры: Прибл. Ш1850*Г800*В1700 мм

Вес: Прибл. 150 кг

Технические параметры:

Элементы испытаний	a) Испытание срока службы механического запирающего устройства b) Коммутационная способность c) Нормальная работа (срок службы)
Диапазон образцов	Индивидуальные приспособления на основе образцов заказчика
Станция	Однопозиционная станция
Режим электрического управления	Интеллектуальное интегрированное управление Mitsubishi PLC, 7-дюймовый цветной человеко-машинный сенсорный интерфейс
Режим работы	Ручное или программное управление
Функция	Имитирует нормальную работу зарядного интерфейса, включая вставку и извлечение зарядного интерфейса, разблокировку/блокировку механического запирающего устройства. Также может быть протестировано независимо. Система программируется для скорости испытаний, времени испытаний и циклов испытаний, с одним резервуаром для жидкости и функцией перемешивания.
Режим привода	Действие вставки и извлечения с сервоприводом, электрическое вращение для погружения в раствор, вспомогательное пневматическими цилиндрами для открытия и закрытия механизма блокировки.
Приспособление для образца и метод зажима	Механический зажим с регулируемыми трехмерными приспособлениями X/Y/Z. Положение точки зажима регулируется, и приспособления можно менять для тестирования национальных, американских и европейских стандартных зарядных интерфейсов переменного/постоянного тока.
Автоматическое переворачивание	Приспособление на интерфейсе зарядного пистолета включает в себя механизм автоматического переворачивания, который может поворачиваться на 90º. Время погружения контролируется.
Циклы испытаний	0~999 999 раз, предустанавливается. Система автоматически остановится при достижении предустановленного количества циклов.
Время размыкания	1-999,9 секунд, предустанавливается (Стандарт требует, чтобы электрический контакт поддерживался не более 4 секунд и не менее 2 секунд).
Скорость вставки/извлечения	0-10 раз/мин, предустанавливается (3,75 цикла/мин, 7,5 ходов/мин).
Ход испытания	0-200 мм, предустанавливается (Расстояние между вилкой и розеткой ≥ 50 мм).
Скорость испытания	0-850 мм/с, предустанавливается непосредственно через сенсорный экран.
Отображение силы	Оснащен датчиком силы грузоподъемностью 50 кг для мониторинга силы в реальном времени. Может быть построена кривая сила-время, отображающая максимальные усилия вставки и извлечения, а также текущее значение силы. Диапазон силы: (0-500) Н, с погрешностью измерения ≤±0,5% F.S., разрешением ≤0,1 Н.
Механизм блокировки	Система включает в себя функцию автоматического нажатия для механического запирающего устройства, имитирующую нормальные условия эксплуатации.
Резервуар для раствора	Резервуар для испытательного раствора, содержащий смесь 5% соли и 5% песка (тестовая пыль ISO 12103-A4 крупнозернистая или эквивалент), суспендированную в дистиллированной воде.
Требования к погружению	Частота погружения в жидкость, время погружения, время сушки, циклы вставки/извлечения и время цикла программируются.
Внешняя нагрузка	Для тестирования можно подключить внешнюю нагрузку.
Функции обнаружения	При подключении к нагрузке система может вызывать сигнал тревоги об обрыве цепи и записывать текущее количество циклов.
Защита	Защита от заземления, защита от короткого замыкания, защита от перегрузки.
