Испытатель интеллектуальных тепловых предохранителей IEC 60691 0-300A для испытаний на выносливость и перегрузку
| Fuse Rating: | 45А | Test Current: | 3,0 ~ 300,00а |
| Test Current Range: | 0 ~ 300A | Test Voltage Range: | 0 ~ 20 В. |
| Time Setting Range: | 1S ~ 99S | Fuse Time Range: | 10 мс ~ 99 с |
| Test Time Accuracy: | ≤ 1% | Test Cycles: | 1 ~ 9999 раз |
| High Light: | Испытатель тепловых предохранителей IEC 60691,Оборудование для испытаний на перегрузку 300A,Испытатель срока службы переключателей с гарантией |
||

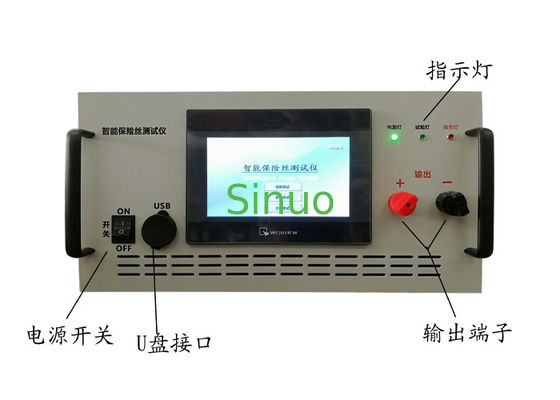

Интеллектуальный тестер тепловых предохранителей IEC 60691 0-300A Оборудование для испытаний на выносливость и перегрузку
Описание продукта
Интеллектуальный тестер тепловых предохранителей - это специализированный прибор, предназначенный для проверки характеристик небольших предохранителей, включая измерение времени срабатывания и тока. Он соответствует стандартам GB/T 9364.1-2015, GB 9364.3-2018, GB/T 9816.1-2023 пункт 10.4 и IEC 60691-2023 для требований к испытаниям предохранителей, выносливости и перегрузки. Оснащенный 7-дюймовым сенсорным экраном для отображения и настройки параметров, а также управляемый процессором ARM, этот программируемый тестер обеспечивает испытательные токи до 300 А. Обладая интеллектуальной работой, высокой точностью и надежной безопасностью, он является идеальным решением для тестирования предохранителей.
Особенности
-
Усовершенствованная конструкция источника питания постоянного тока с топологией полного/полумостового преобразователя с нулевым напряжением и ШИМ-управлением для быстрой динамической реакции и высокой точности выходного напряжения и тока.
-
Программируемые режимы постоянного напряжения и постоянного тока.
-
Поддерживает четыре режима тестирования: Тест срабатывания предохранителя (M1), Тест на выносливость (M2), Шаговый тест (M3) и Тест на перегрузку (M4).
-
Сверхбыстрое время отклика в миллисекундном диапазоне.
-
Множественные функции защиты (перенапряжение, перегрузка по току и т. д.) с автоматическим отключением и звуковой/визуальной сигнализацией.
-
Высокая эффективность преобразования с технологией переключения ZVZCS.
-
Запись данных в реальном времени для удобного просмотра и анализа.
-
Плавное и точное переключение между постоянным напряжением и постоянным током без перерегулирования.
-
Большой 7-дюймовый сенсорный экран с полностью цифровым управлением для удобной работы.
Технические характеристики
| Элемент | Спецификация |
|---|---|
| Входное напряжение | AC 220 В ±10% |
| Номинальный ток предохранителя | 45A |
| Входная частота | 50 Гц / 60 Гц |
| Рабочая среда | Температура: 10℃ ~ 40℃, Влажность: ≤75% относительной влажности |
| Цвет | Серо-белый |
| Вес | Прибл. 25 кг |
| Диапазон испытательного тока | 0 ~ 300A |
| Диапазон испытательного напряжения | 0 ~ 20 В |
| Режимы тестирования | Тест времени срабатывания предохранителя M1, Тест на выносливость M2, Шаговый тест M3, Тест на перегрузку M4 |
Тест времени срабатывания предохранителя M1
| Элемент | Спецификация |
|---|---|
| Испытательный ток | 3,0 ~ 300,00A |
| Диапазон установки времени | 1 с ~ 99 с |
| Диапазон времени срабатывания предохранителя | 10 мс ~ 99 с |
| Точность времени тестирования | ≤ ±1 мс + 0,3% RD (RD = фактическое время работы) |
| Время работы | 1 с ~ 59 м 59 с |
Тест на выносливость M2
| Элемент | Спецификация |
|---|---|
| Испытательный ток | 0 ~ 300,00A |
| Время включения/выключения | До 9999 ч 59 м 59 с |
| Точность времени тестирования | ≤ 1% |
| Циклы тестирования | 1 ~ 9999 раз |
Шаговый тест M3
| Элемент | Спецификация |
|---|---|
| Диапазон начального тока | 0 ~ 300,00A |
| Настройка конечного тока | 0 ~ 300,000A |
| Значение шага тока | 0,5 А ~ 1 А |
| Диапазон времени удержания шага | До 9999 ч 59 м 59 с |
| Точность времени тестирования | ≤ 1% |
Тест на перегрузку M4
| Элемент | Спецификация |
|---|---|
| Диапазон тока | 3 ~ 300,00A |
| Настройка продолжительности | 1 ~ 20 мс (по умолчанию: 3 мс) |
| Настройка интервала | 1 ~ 99 с (по умолчанию: 10 с) |
| Циклы тестирования | 1 ~ 9999 раз |
Другие параметры
| Элемент | Спецификация |
|---|---|
| Дисплей | 7-дюймовый сенсорный экран |
| Метод управления | Управление ARM |
| Функции защиты | Защита от перегрузки по току, превышения времени, перегрева со звуковой сигнализацией |
| Хранение данных | Поддерживает сохранение тестовых данных |
| Функция USB | Поддерживает USB-накопитель для экспорта данных |
| Тестовая оснастка | 1 комплект (образец предоставлен пользователем) |
| Справочные размеры | 440 мм (Д) × 550 мм (Г) × 250 мм (В) |
