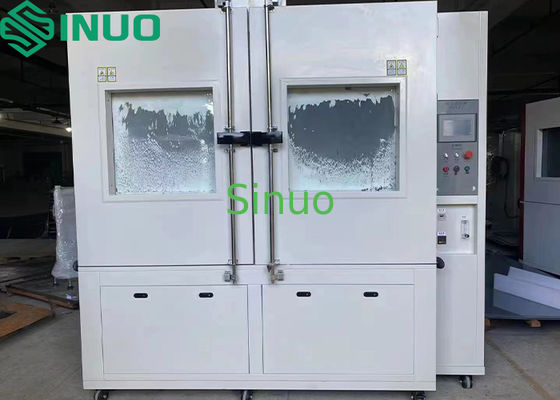

6 M3 Проходная комната для испытаний на песок и пыль Испытания защиты от пыли IP

Объем и размеры

Размер выборки

Ширина: 36 39 дюймов (≈ 91,44 99,06 см)

Высота: 177,8-182,88 см.

Глубина: 30 ≈ 36 дюймов (≈ 76,2 ≈ 91,44 см)

Эффективный внутренний объем

Приблизительно.6 м3

Размеры внутренней камеры

1500*1500*2500 мм (W*D*H)

Открытие двери

1400*1500 мм (W*H)

Внешние измерения

Приблизительно.2500*2300*3300 мм (W)*D*H)

функциональные параметры

Температура рабочей камеры

NT1 от 10°C до 70°C

Влажность рабочей камеры

≤ 75% RH (не показано или не контролируется)

Степень вакуума

≤ 10 кПа

Тип пыли

Талк в порошке

Размер частиц пыли

Проходит через сетку размером 75 мкм (диаметр провода 50 мкм)

Концентрация пыли

2 ‰ 4 кг/м3

Измеритель воздушного потока

Механический тип

Скорость воздушного потока

≤ 2 м/с

Контроль времени

Период выдувания пыли: 1 s ¢99 h (настраиваемый); продолжительность испытания: 1 s ¢99 h (настраиваемый); время вибрации: 1 s ¢99 h (настраиваемый)

Металлическая сетка

Диаметр провода ≥ 50 мкм; расстояние между решётками ≥ 75 мкм

Система циркуляции пыли

Оборудована высокопроизводительным вентилятором смешанного потока и циркуляционным каналом; объем всасывания 80 × объем испытательного корпуса; поток ≤ 60 × в час; вертикальный воздушный поток сверху вниз; равномерное распределение пыли;калиброванный привод для датчиков давления

Грузоподъемность пробной платформы

≥ 200 кг

Система сушки пыли

Оборудована нагревателем для сушки пыли; управляется с помощью сенсорного экрана; позволяет сушить без прерывания испытания; обеспечивает постоянную концентрацию пыли

Замена пыли

Ручная замена с помощью пылесоса; удобно и эффективно

Конфигурация камеры

Камерные материалы

Внешняя оболочка: 1,0 мм высококачественная цветная стальная плита, белая выпечка

Изоляция: полиуретановая пена 100 мм

Внутренняя камера: 1,0 мм SUS3201 из нержавеющей стали

Образец платформы

Грузоподъемность ≥ 200 кг

Двери

1)Ручные двойные двери с большими смотровыми окнами и пылесосами

2)Каждая дверь оснащена одним многослойным взрывостойким стеклянным окном

3) Запечатана двуслойными высоко- и низкотемпературными силиконовыми уплотнениями

Принцип выдувания пыли

Вертикальный поток воздуха сверху вниз, программируемая продолжительность дуновения

Система циркуляции пыли

1)Четыре воронки (по одной в каждом углу) с металлическими фильтрами пыли

2)Поворачивающаяся пылевая щетка под платформой для отбора проб, направляющая пыль в воронки

3)Смешанный вентилятор циркулирует пыль равномерно в камере

4)Концентрация пыли: 2−4 кг/м3 (регулируемая); пыль оседает медленно и равномерно (< 2 м/с)

Испытательные порты

Два порта Φ100 мм (по одному с каждой стороны) с уплотнительными розетками и покрытиями из нержавеющей стали

Освещение

Светодиодный светильник, установленный на потолке; управляемый с помощью панели управления; срок службы ≥ 1000 ч

Вакуумная система

1)Одноступенчатый вращающийся вакуумный насос (2 л.с.)

2)Электронный датчик дифференциального давления с регулирующим клапаном

3)Включает вакуумный насос, трубопроводы, U-типовые датчики давления, счетчики потока воздуха и соединители

4)Медная и резиновая труба, воздушный фильтр и регулятор давления

5)Протометр стеклянного ротора для измерения скорости эвакуации

Система сушки пыли

1)Система внутреннего отопления для обезвоживания

2)Отогревательные трубы из нержавеющей стали с перфорированным защитным крышкой

3)Управляется SSR + PID для точного контроля температуры

4)Процесс сушки не влияет на процедуру испытания.

Управляющий кабинет

1)Электрические компоненты, содержащие независимый шкаф управления

2)Позиционирован для удобной работы

Дополнительные функции

Управление вакуумом для поддержания субатмосферного давления или циклических колебаний давления

Система управления

Контроллер

7-дюймовый программируемый контроллер с сенсорным экраном LCD (записывает температуру и влажность)

Исполнение программы

Поддерживает 4 выхода, одновременно выполняющих 4 независимых программ времени

Контроль времени

Каждая выходная точка включает в себя настройки времени начала и остановки

Режимы управления

Независимое или совместное время для пылесоса, вибрации и общего времени испытания

Максимальное время испытания

9999 минут

Интерфейс связи

RJ45, RS485 или RS232 для дистанционного контроля и управления

Измерение температуры

Высокоточный платиновый датчик сопротивления класса А PT100

Условия эксплуатации и защитные устройства

Условия эксплуатации

Температура окружающей среды: от -5°C до +40°C

Относительная влажность: ≤ 90% RH

Атмосферное давление: 86106 кПа

Электроснабжение: 380 Вт переменного тока (± 10%), 3-фазное + ПЭ, сопротивление заземлению ≤4Ω

Частота: 50 Гц ± 10%

Номинальная мощность: ≈26 кВт (зависит от окончательной конструкции)

Устройства защиты

1)Периодический переключатель: защита от перенапряжения, перегрева и короткого замыкания

2)Система отопления: защита от утечек, короткого замыкания и перегрузки

3)Защита от превышения температуры в камере (двойные режимы безопасности)

4)Фазовая последовательность и защита от фазовых потерь

5)Защита от утечек

6)Трехцветный сигнализационный свет с звуковой/визуальной сигнализацией и дверным замком

7)Ошибка с кодом тревоги на экране LCD; отключение основного питания до устранения неисправности

8)Система блокировки: предотвращает работу системы охлаждения/нагрева, если циркуляционный вентилятор не работает или перегружен

9)Функции самодиагностики и безопасности: защита от отключения электроэнергии, обнаружение перебоев линии, сигнализация температуры/влажности, автоматическая работа, обнаружение нехватки воды, таймер (автоматический старт/остановка),резервная операция, и просьбы о помощи

Нет, нет, нет.

Имя

Происхождение / Марка

Единица

Количество

1

Сенсорный экран

Кунлунь Тонгтай

pc

1

2

ПЛК

Вуси / Синьчжэ

набор

1

3

Контактник переменного тока

Чинт

набор

1

4

Промежуточная реле

Чинт

pc

1

5

Световой индикатор и кнопка

Шанхай / Хонгбо

набор

1

6

Сигнал тревоги

Шанхай / Хонгбо

pc

1

7

Выключатель экстренной остановки

Шанхай / Хонгбо

pc

1

8

Красная кнопка самозамыкания

Шанхай / Хонгбо

pc

1

9

Защитник от перенапряжения

Чинт

pc

1

10

Главный переключатель питания (MCB)

Чинт

pc

1

11

Переключение источника питания

Тайвань / Средиземноморье

pc

1

12

Трехфазный асинхронный двигатель

Тайвань / Цзючжоу

pc

1

13

Вибрационный двигатель

Китай / Чуангсин

набор

1

14

Вакуумный насос

Китай / Фэйюэ

pc

1

15

Измеритель воздушного потока

Китай / LZT Juyi

pc

1
