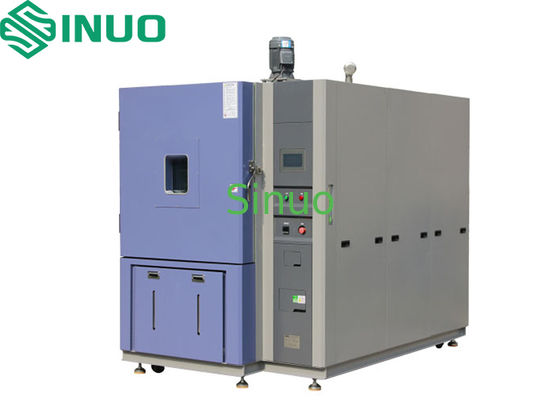

Испытательная камера высокой низкой температуры и низкого давления от -40°C до +70°C 5kPa

Производительность

Способ охлаждения

С воздушным охлаждением

Температурный диапазон

-40°C~+70°C

Колебания температуры

≤ 0,5°C (окружающее давление, без нагрузки)

Отклонение температуры

≤ ± 2,0°C ((окружающее давление, без нагрузки)

Время нагрева

20°C → +100°C, ≤ 30 мин (окружающее давление)

Время охлаждения

20°C → -40°C, ≤ 30 мин (окружающее давление)

Диапазон давления

Давление окружающей среды ~ 5 кПа (обычно 11,6 кПа)

Отклонение давления

≤ ± 2 кПа (≥ 40 кПа)

≤ ± 5% (2 ‰ 40 кПа)

Интегрированный регулируемый диапазон давления и температуры

Колебания давления

≤ ±2 кПа (1 бар ~ 40 кПа); ≤ ±5% (40 кПа ~ 2 кПа)

Время понижения давления

≤ 30 минут до 5 кПа

Требования к программе

Испытательные батареи и аккумуляторные пакеты должны храниться при температуре 75 ± 2 °C не менее 6 часов, после чего храниться при температуре -40 ± 2 °C не менее 6 часов.Максимальный интервал времени между двумя экстремальными температурами испытания составляет 30 минут.. Этот цикл повторяется 10 раз. После этого все испытательные батареи и аккумуляторные пакеты должны храниться при температуре окружающей среды (20 ± 5°C) в течение 24 часов.время воздействия при экстремальных температурах испытания должно быть не менее 12 часов;.

Структурные особенности

Спецификации образца

Выбираемое напряжение: 12 V, 24 V, 36 V или 48 V

Максимальный размер батареи: W720*H480*D600 мм

Вес: 280 кг

Максимальное напряжение: 56 В

Максимальный ток: 300 А

Размеры внутренней камеры

W*H*D: 1000*1000*1000 мм

Внешние размеры

W*H*D: 3250*1400*2000 мм (за исключением выступов)

Материал внешней стены

1.5 мм окрашенный железный лист

Материал внутренней стены

Нержавеющая сталь SUS304 (5 мм, несущая давление конструкция)

Изолирующий материал

Твердая пенополиуретановая пенопласт

Дверь камеры

Однодверная дверь с взрывозащищенной ручкой, окном для просмотра, внутреннее освещение

Проходные и конечные пункты

Один проход Φ100 мм с левой стороны; запечатанный конечный фланц

Ручной надувной клапан

Для ручного выравнивания давления при сбое питания

Стеллажи

Две полки из нержавеющей стали

Обогреватель камеры

Нагреватель труб с крыльями из нержавеющей стали

Управление нагревателем

Модуляция ширины импульса SSR (реле твердого состояния)

Вакуумный насос

VD401 ULVAC прямоприводный, охлаждаемый воздухом, одноступенчатый вращающийся вакуумный насос (с фильтром масляного тумана, стеклом для отражения масла и газовым балластным клапаном)

Датчик вакуума

UNIK 5072 (GE, США),

Диапазон: 0 ‰ 200 кПа,

Точность: ±0,2% FS.BSL,

Выход: 4 ‰ 20 мА,

Интерфейс давления: G1/4 Внутренняя нить

Система охлаждения

Метод работы

С воздушным охлаждением, механическое сжатие, двойной каскад

Компрессор

Механические компрессоры

Обогреватель

Теплообменник из медных труб

Конденсатор

Остуженные воздухом трубки и оболочки

Рефрижератор

R404a / R23 (нефторированный, экологически чистый, ODP = 0)

Аксессуары

Сушилка, сепаратор масла, прицельное стекло хладагента, клапаны службы

Система защиты от взрывов

Уменьшение давления

Два взрывозащитных отверстия размером 300*300 мм с дверями; открываются при давлении в камере ≥ 0,01 МПа, соединены высокопрочными петлями и цепями из нержавеющей стали

Огнетушитель

Система СО2 с дистанционным автоматическим и ручным управлением

Взрывостойкие цепи

Две цепи на главной двери, чтобы предотвратить дверь от взрыва открывается

Электрическая система управления

Контроллер

7-дюймовый цветный ЖК-дисплей TFT

Режим работы

Режим программы / режим фиксированной стоимости

Программирование

Китайское меню, сенсорный экран

Пропускная способность программы

Максимально 20 программ, 1000 шагов, 20 циклов (максимально 99 шагов на цикл)

Дисплей

Установленные значения (SV) и фактические значения (PV) температуры, влажности и давления отображаются непосредственно.

Номер текущей программы, шаг, оставшееся время, количество циклов и время работы.

Редактирование программы, графическая кривая и статус фиксированных точек или отображение запрограммированных действий.

Резолюция

Температура: 0,01°C; влажность: 0,1%; время: 1 мин.

Защита от превышения/снижения температуры

Конфигурируемые сигнализации

Ввод

Термопары / RTD / Напряжение / Ток

Контроль

ПИД антиинтегральной насыщенности (BTHC/BTPC)

Регистрация данных

RAM с поддержкой батареи, может хранить установленные значения устройства, выбранные значения и соответствующие временные отметки выборки;

Максимально 60 дней (интервал отбора проб 1,5 мин)

Функция USB

1 ГБ флэш-накопитель, ПК-программное обеспечение для управления программами и экспорта данных

Интерфейс связи

RS232, RS485; дистанционное управление и мониторинг, управление синхронизацией с несколькими машинами

Память отключения

Конфигурация нагрева/охлаждения/остановки при восстановлении

Таймер

Автоматический старт/остановка

Вспомогательные функции

Дисплей кода тревоги, защита от отключения и функции самодиагностики.

Подключение к сети

Может быть подключен к сети Ethernet с помощью специализированного программного обеспечения, позволяющего дистанционное управление, дистанционную помощь и сбор тестовых данных.Многочисленные машины могут управляться одновременно через сеть.

Контрольная панель

a.Аварийный выключатель остановки

b. Выключатель питания

c. Защита от перегрева

d. интерфейс RS-485

e. интерфейс USB

Защита безопасности

Система охлаждения

Защита от перегрева, перетока и высокого давления для компрессоров

Испытательная камера

Регулируемая защита от перегрева, камерные предохранители, воздуховоды, перегрев вентилятора, перенапряжение нагревателя и предохранители

Прочие

Фазовая последовательность, утечка, перегрузка, короткое замыкание, защита двигателя вакуумного насоса

Условия эксплуатации

Электрическое питание

AC 3φ 4W 380V 50Hz (R.S.T.N + PE), колебания напряжения ±10%

Источник сжатого воздуха

4 ‰ 7 кг/см2 (поставляется заказчиком)

Температура окружающей среды

5°35°C

Нет, нет, нет.

Компонент

Бренд

Примечания

1

Компрессор

Курильщик

2

Сепаратор масла

Эмерсон, США

3

Пластинчатый теплообменник

GEA, Германия

4

Выключатель давления

DANFOSS, Дания

5

Конденсатор

Кунлин

6

Обогреватель

Гуанчжоу Йонцзян

7

Сушилка

DANFOSS, Дания

8

Вентиль расширения

DANFOSS, Дания

9

Вентиль расширения

HONEYWELL, США

10

Соленоидный клапан

Никидеу, Япония

11

Соленоидный клапан

DANFOSS, Дания

12

Контроллер

Тенглонг

13

Прерыватель утечки

Шилин, Тайвань

14

Выключатель

Шнайдер, Франция

15

Контактник переменного тока

Шнайдер, Франция

16

Термореле

Шнайдер, Франция

17

Реле фазовой последовательности

Силь, Швейцария

18

Реле твердого состояния

Силь, Швейцария

19

Промежуточное реле

Omron, Япония

20

Двигатель циркуляции

TECO, Тайвань

21

Вакуумный насос

ULVAC VD401 3φ 380В

22

Вакуумный клапан

RIKEN AVB-KF-40-P, Япония

23

Датчик вакуума

ГЭ UNIK 5072
