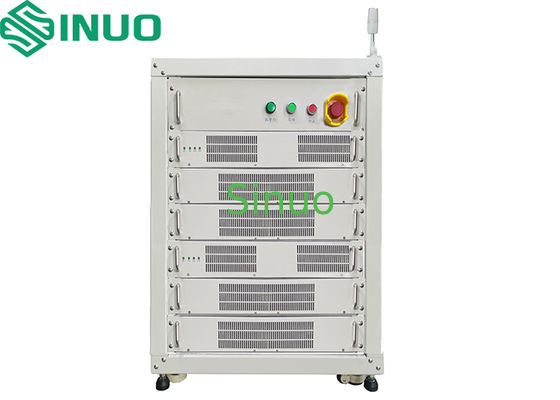

Регенеративная высокоточная система испытаний батарей для анализа производительности литий-ионных батарей

Нет, нет, нет.

Положение

Спецификация

1

Модель

SNCTS100V60A-8CH

2

Основные каналы

8 каналов

3

Режим работы канала

Полностью независимый

4

Режимы работы основного канала

Зарядка: CC, CV, CCCV (гладкий переход без воздействия)

Выпуск: CC, CP, CV

Другие: В ожидании, остановитесь.

Условия окончания испытания на главном канале

Время, напряжение, ток, емкость и т.д.

5

Напряжение главного канала

Диапазон напряжения зарядки

0V-100V

Диапазон напряжения разряда

10V-100V

Точность

± ((0,05%RD+0,05%FS)

Резолюция

0.1 мВ

Главный канал Текущий

Макс

± 60А

Минуты

± 150 мА

Точность

± ((0,05%RD+0,05%FS)

Резолюция

0.1mA

Текущее время ответа на начало

≤ 20 мс

Текущее время переключения

≤ 40 мс

Время

Резолюция

1000 мС

Сила

Выпуск

Максимальная непрерывная мощность на канал: 6000 Вт

Стабильность

± 0,1%FS

Эффективность

Максимальная Эффективность зарядки

85%

Максимальная эффективность сброса

85%

Обратная связь сетки

Гармоническое искажение

≤ 3%

Фактор мощности

≥ 0.99

Функция отсечения вспомогательного канала

Система позволяет устанавливать условия, при которых шаг основного канала будет останавливаться или переключаться, когда сигнал вспомогательного канала достигнет указанного значения.

6

Коммуникация

Интерфейс RJ-45 Ethernet для стабильной передачи данных в реальном времени

BMS Коммуникация

CAN/RS485 (необязательно)

7

Программа управления

Поддерживает защиту данных при отключении питания, позволяющую продолжить испытания после неожиданного отключения питания, ручной остановки или сохраняемых файлов данных.

Ограничения безопасности могут быть настроены, включая нижние и верхние пределы напряжения, нижние и верхние пределы тока и защиту напряжения/текущего тренда.Защиту можно установить для каждой отдельной ступени.

Для вспомогательного канала могут быть настроены такие параметры, как верхние/нижние пределы напряжения и верхние/нижние пределы температуры.

Максимальные циклы

9999

Склады гнездования

до 10

Форматы времени

h / min / s

Запись данных

≥ 1000 мс

8

Отображение данных

Список циклов

число циклов, мощность зарядки/разрядки, энергия, среднее напряжение

Список процессов

Номер процесса, режим, время, мощность, энергия, конечное напряжение/течение

Подробный список

количество записей, время работы системы, совокупное время, напряжение, ток, мощность, энергия

9

Дата экспорта

Данные, экспортируемые в файлы Excel и графики; предоставляет отчеты об эффективности, кривые зарядки/разрядки, характеристики напряжения/тока и т.д.

10

Типы кривых

Ось Х: общее время, пропускная способность, количество циклов и т.д.

Ты...а)Кс.:Общее напряжение, ток, емкость, температура ячейки, емкость зарядки/разрядки, напряжение ячейки и т. д. Все они могут быть свободно настроены.

11

Программа Защита

перенапряжение/ниженапряжение, перенапряжение/ниженапряжение, перенапряжение, восстановление потерь мощности, аномальные колебания тока и т.д.

Оборудование Защита

обратная полярность, перенапряжение, перенапряжение.

Сигнализация

аварийный переключатель отключения, автоматическое отключение, автоматическое подключение/отключение.

12

Выходные линии

Четырехпроводное соединение (отдельные линии тока и напряжения).

13

Охлаждение

Принудительное охлаждение воздухом.

14

Уровень безопасности

Соответствует EN60950 и GB4943.

Шум

Испытано по методу, указанному вIEC 62040-3Уровень шума ниже75 дБА. Используемый измеритель уровня звука должен соответствоватьТребования типа I IEC 804, с точностью лучше ±0,5 дБ.

Уровень защиты

IP22

15

Поддерживаемость

Модульная конструкция; заменяемые запасные части; бесплатное обслуживание в течение гарантийного периода.

16

Обновление программного обеспечения

Пожизненные бесплатные обновления программного обеспечения (до несовместимости оборудования).

17

Уровень неудачи

≤ 1%

18

Размеры оборудования

Кабинет: 670 ((W) × 850 ((D) × 960 ((H) мм
Главный блок: 560 ((W) × 620 ((D) × 100 ((H) мм
(за исключением сигнальной лампы)

19

Руководство по техническому обслуживанию

Передний и задний доступ

20

Цвет

Главное подразделение: Ice Gray GY09
Шкаф: инструментальная машина серое GY10
(Настраивается)

21

Экология

Силовое питание

380VAC ±10%, трехфазный пятипроводной, 50Hz ±5%

Номинальная мощность

54 кВт (L252×3 + N42 + PE42)

Температура окружающей среды

-20°C ~ 40°C

Влажность

10%~90% RH, неконденсирующий

Прочие

Избегайте влажности, вибрации и пыли; не для взрывоопасных или парных помещений

22

Примечания по безопасности

1.Убедитесь в правильном заземлении оборудования.

2.Держите район вокруг оборудования чистым.

3.Не открывайте внутренние панели во время работы.

4.Прежде чем подключать или вынимать батареи, убедитесь, что испытательные каналы не работают.

5.В чрезвычайных ситуациях нажмите на выключатель экстренной остановки перед любой другой операцией.
