Modular Lithium Battery Helium Mass Spectrometer Leak Detector

МОК: 1
цена: Customized
Стандартная упаковка: фанерный корпус
Срок доставки: 30 дней
Метод оплаты: Т/Т
Пропускная способность: 20 комплектов в месяц
Подробная информация
Описание продукта
Подробная информация
Место происхождения
Китай
Фирменное наименование
Sinuo
Сертификация
Calibration Certificate (Cost Additional)
Номер модели
СН-АНГМС-1000
Функциональная конфигурация:
Режим вакуума/всасывающего пистолета/двойной индикаторный газ
Обнаруживаемые газы:
Гелий-4; Гелий-3; Водород
Вакуумный мини 1500Гц. Утечка:
1,0E-12 Па.м3/с
Вакуумный мини 1000Гц. Утечка:
5,0E-13 Па.м3/с
калибровочный режим:
Внутренняя/внешняя/динамическая калибровка
Калибровочная утечка:
Микроканальный тип, 2,0 × 10⁻⁸ Па·м³/с
Время запуска:
≤ 3 мин
Время ответа:
≤ 1 с
Описание продукта
Modular Lithium Battery Helium Mass Spectrometer Leak Detector

This equipment is the first-generation ANHMS-1000 series modular helium mass spectrometer leak detector. It is compatible with both vacuum and suction gun testing methods. Its compact size allows for easy integration into automated helium testing equipment for lithium battery cells.

By monitoring the helium content at the inlet module location in real time, it can quantitatively measure the helium leakage rate of lithium battery cells. It can quickly screen out unqualified and suspicious cells whose leakage rate exceeds the set value due to reasons such as casing welding defects, injection hole welding failures, and material defects.

The ANHMS-1000 series helium mass spectrometer leak detector is widely used in primary helium testing, secondary helium testing, and battery pack airtightness testing during cell production. It can ensure that the welding quality of the casing and sealing pins, as well as the overall sealing performance of the PACK and module, meet production requirements.

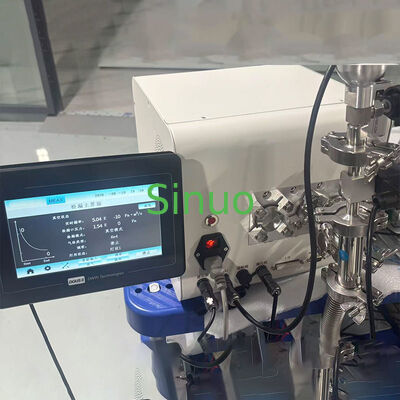

ANHMS-1000 Helium Mass Spectrometer Leak Detector front view ANHMS-1000 Helium Mass Spectrometer Leak Detector side view
Product Features
  • High Leak Detection Accuracy: Minimum detectable leak rate reaches 5.0E-10Pa.m³/s in vacuum mode
  • High Response Speed: Response time to leakage is less than 1s, and the leakage peak can be measured within 5s
  • High Stability: Yttrium-iridium oxide wire, automatically switching in case of failure; dual-channel design ensures continuous and stable operation
  • Data Storage: Locally stores test data and waveforms, and supports export to USB flash drive
  • Ease of Use: Compact size, rich interfaces, and simple operation, suitable for automated lithium battery helium detection equipment
ANHMS-1000 product features diagram
Technical Specifications
Parameter Specification
Product Model SN-ANHMS-1000
Functional Configuration Vacuum mode, suction gun mode, dual tracer gas
Power Supply AC 220V±10%, 50Hz
Current Consumption < 2A
Fuse 10A*2 (Diameter 5*20mm)
Inlet Flange 2*DN16 KF+1*DN25 KF
Dimensions 308*283*319 (W*H*D, mm)
Detectable Gases He4, He3, H2
Minimum Detectable Leak Rate (He4) Gun suction mode: ≤ 5.0E-8 Pa.m³/s
Vacuum mode: 1.0E-12 Pa.m³/s(1500Hz)
5.0E-13 Pa.m³/s(1000Hz)
Calibration Mode Internal calibration, external calibration, external dynamic calibration
Calibration Leak Microchannel type, 2.0 * 10⁻⁸ Pa·m³/s
Start-up Time ≤ 3min
Response Time ≤ 1s
Backup Pump Speed > 1.0 L/s, ultimate vacuum < 10 Pa
Molecular Pump Speed He4, 2.5 L/s (Split Flow 80)
Maximum Allowable Pressure 200~1800 Pa
Unit of Measurement Pa.m³/s, mbar.L/s, Torr.L/s, PPm
Language Chinese/English/German
Display Screen LCD, 4.3-inch color display, touchscreen
Communication Interface RS232, I/O, analog input
ANHMS-1000 technical specifications diagram
