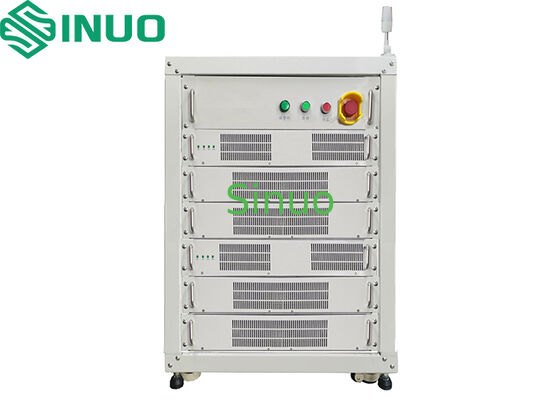

EN60950 Оборудование для испытаний регенеративных высокоточных батарей

EN60950 Оборудование для испытаний регенеративных высокоточных батарей

Обзор оборудования

Регенеративное высокоточное оборудование для испытаний аккумуляторных батарей может выполнять испытания различных показателей производительности литий-ионных батарей, таких как емкость, состояние зарядки, перезарядка,и перегрузкиУстройство характеризуется высокой мощностью, эффективностью, точностью и производительностью.и эксплуатационные расходы.

Архитектура системы

Оборудование в основном состоит из хост-компьютера, среднего компьютера, модулей постоянного тока/переменного тока, модулей постоянного тока/переменного тока, нижнего компьютера и системы получения и обработки данных.Он может собирать информацию в режиме реального времени, такие как напряжениеСистема опционально поддерживает сбор данных о температуре батареи, а собранные данные хранятся в специально разработанной базе данных.предоставление различных статистических данных, анализ и генерация отчетов.

Рисунок 1 Диаграмма архитектуры системы

Основные функции системы:

1.Испытание продолжительности действия батареи

2.Испытание емкости батареи

3.Испытание внутреннего сопротивления постоянного тока

4.Испытание характеристик заряда/разряда

5.Испытание удержания заряда

6.Испытания эффективности зарядки/разрядки

7.Испытание глубокого разряда / постоянного напряжения

8.Испытания терпимости к перезарядке и переразрядке

9.Испытание температурных характеристик

Система Основные особенности:

1.Технология обратной связи с возобновляемой энергией для повышения энергоэффективности и минимального выработки тепла, что значительно снижает расходы на энергопотребление и эксплуатацию.

2.Технология трехфазного балансирования (без нейтральной линии), снижающая нагрузку сети.

3.Функция мягкого запуска для уменьшения воздействия на электросеть во время запуска.

4.Точность устройства превышает 0,05%, время записи данных до 1000 мс в цикл и высокая стабильность.

5.Независимые каналы, которые позволяют устанавливать независимые настройки зарядки/разрядки для каждого канала.

6.Комплексные функции ввода/вывода и защиты, такие как защита обратного соединения, защита от восстановления питания и плохая защита от контакта.

7.Нет ударного тока при запуске канала, плавный переход между постоянным током и постоянным напряжением, без пиков тока.

8.Многослойная сетевая интеграция для централизованного управления через один ПК, поддерживающая более 1000 каналов; большие системы также поддерживают дистанционное наблюдение.

9.Каналы могут быть свободно параллельно по мере необходимости для расширения функциональности.

10.Модульная конструкция для легкого обслуживания.

11.Кабели быстрого подключения для легкой установки и обслуживания.

12.Позолоченные фиксированные зажимы для игл уменьшают нагрев и облегчают легкую загрузку/разгрузку батареи.

13.Дизайн цифровой схемы на основе высокоскоростных DSP-процессоров для управления системой и обработки.

14.Использует технологию синхронной ректификации для повышения энергоэффективности и уменьшения размера оборудования.

15.С богатыми ресурсами внешних устройств и высокоскоростной цифровой обработкой для удовлетворения требований обработки данных и системы управления.

16.Непосредственно отправляет переменные управления через порты ввода/вывода в DSP для обработки.

17.Система оборудования предназначена для простоты и надежности.

18.Модульная конструкция облегчает модернизацию и техническое обслуживание системы.

Описание функций программного обеспечения

1.Устройство в основном используется для испытаний заряда/разряда батареи и связанных с ними характеристик батареи, с полностью независимыми испытательными каналами.пользователи могут запрограммировать любой ток и напряжение в диапазоне для зарядки / разрядки батареиДанные испытаний могут отслеживаться путем связывания информации о продукте с помощью штрих-кода и отслеживаться в режиме реального времени во время зарядки/разрядки.

2.Защита безопасности: устройство имеет защиту от обратного подключения, обнаружение аномалии линии отбора проб напряжения и защиту от аномалии линии испытания тока.канал не может выводить или вводить токУстройство включает защиту от отключения питания, защиту от перенапряжения, защиту от перенапряжения, защиту от перенапряжения, защиту от перенапряжения, защиту от перенапряжения, защиту от перенапряжения, защиту от перенапряжения, защиту от перенапряжения, защиту от перенапряжения, защиту от перенапряжения, защиту от перенапряжения, защиту от перенапряжения, защиту от перенапряжения, защиту от перенапряжения.защита от перенапряжения, и защиту от перегрева для безопасного тестирования.

3.Процессовый рабочий поток: пользовательские переменные могут быть запрограммированы для реализации нескольких сценариев тестирования с поддержкой многослойных вложенных циклов.

4.Независимый канал: Каждый канал имеет независимо программируемые источники постоянного тока и постоянного напряжения, с возможностью самостоятельно устанавливать этапы испытательного процесса.

5.Продолжение прерывания: в случае отключения питания, прерывания связи или любой другой аномалии испытание автоматически возобновляется с последнего сохраненного шага, когда условия восстановлены.

6.Защита и работа в автономном режиме: когда связь между хостом и нижним компьютером прерывается, система переходит в режим работы в автономном режиме.Устройство будет приостанавливать, когда нижний компьютер теряет питание и возобновить тестирование после решения проблемы.

7.Поиск аномалий: система может точно фиксировать изменения напряжения и тока.Устройство может автоматически выдавать предупреждение и приостанавливать тестирование.

8.Отслеживание журнала: система включает в себя функцию журнала, которая записывает работу, аномалии и другие детали во время процесса тестирования для отслеживания и устранения неполадок.

9.Интерфейс устройства и компьютера: устройство использует интерфейс RJ-45 Ethernet для стабильного и в реальном времени удаленного получения данных через офисную сеть,позволяет осуществлять мониторинг работы принимающей системы в режиме реального времени.

10.Регистрация и обработка данных: основной канал может опционально поддерживать каналы температуры или напряжения для мониторинга температуры или напряжения батареи в режиме реального времени.включая общее напряжение, общий ток, общая емкость и вспомогательные температурные каналы.

11.Анализ и обработка кривых: система имеет мощные возможности анализа кривых, позволяющие пользователям свободно выбирать желаемые наборы данных для кривых (таких как напряжение, ток, емкость-время,мощность-напряжениеКривые можно увеличить, переместить и сравнить различными способами, а также сравнить несколько файлов данных.

Основные настройки шага

Преимущества оборудования

1.Высокая эффективность обратной связи энергии с эффективностью до 85% при зарядке и разрядке.

2.Высокая точность выхода, с минимальным потоком и высокой стабильностью, благодаря 24-битным блокам ADC.

3.Системы защиты безопасности, включая мониторинг напряжения и тока в режиме реального времени.

4.Защита от обратного подключения батареи обеспечивает безопасность во время испытаний.

5.Плавный переход от постоянного тока к постоянному напряжению, предотвращая повреждение батареи.

6.Функция мягкого запуска для всех этапов зарядки/разрядки для предотвращения скачков тока.

7.Высокоточный тест внутреннего сопротивления постоянного тока, обеспечивающий надежное соответствие клеток.

Технические параметры

Главный интерфейс управления

Интерфейс редактирования потока процессов

Интерфейс просмотра данных компьютера-хоста

Список компонентов

Факультативные аксессуары
