IEC 62196-3: 2022 Система испытаний повышения температуры соединителей для электромобилей
| Temperature Measurement Point: | 16 каналов | Output Current: | переменный ток 0-100А |
| Output Current Mode: | Непрерывное прерывистое | Current Resolution: | 0.1A |
| Ammeter Accuracy: | байты ±1%±3 | Voltmeter Accuracy: | байты ±1%±3 |
| High Light: | Система испытаний соединителей электромобилей IEC 62196-3,испытатель повышения температуры электромобиля,Оборудование для испытаний электрических зарядных разъемов |
||

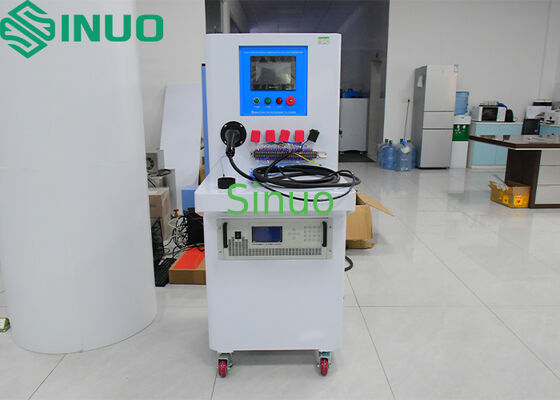

Система испытаний на повышение температуры для разъемов электромобилей IEC 62196-3: 2022
Информация о продукте:
Эта система испытаний на повышение температуры соответствует стандартным требованиям IEC 62196-3: 2022 пункт 24, IEC 62196-1: 2022 пункт 24, пункт 34.2, 34.4 и 35.4, IEC 60309-1: 2012 пункт
22 и т. д.
Она подходит для обнаружения испытания на повышение температуры после того, как вилка и розетка интерфейса зарядной станции прошли номинальный ток, а также для оценки нагрева поверхности электрических аксессуаров при подключении тока нагрузки и соответствия повышения температуры клемм требованиям стандарта.
Принцип работы оборудования:
Система испытаний на повышение температуры состоит из электрического регулятора напряжения, преобразователя тока, программируемого логического контроллера (ПЛК), датчика тока, гуманизированного сенсорного экрана и подвижного шасси. Она может стабильно выдавать испытательный ток и устранять влияние на испытательный ток, вызванное колебаниями напряжения питания, соединительным проводом или медной шиной, а также значением сопротивления образца, и повышать точность результата испытания. Блок питания имеет функции низких потерь, высокой эффективности, простоты эксплуатации, полного контроля и обнаружения. Сенсорный экран может отображать текущее значение и значения температуры каждой точки измерения температуры в режиме реального времени. Значение температуры может записываться каждые 2 секунды, и может быть сгенерирован отчет, который можно сохранить на USB-накопителе и скопировать на компьютер для просмотра и печати.
Технические параметры:
|
Температуры Диапазон Точка |
16 Температура |
|
Операция Метод |
Цветной гуманизированный сенсорный Температура |
|
Выход Постоянный Регулируемый Ток |
AC 0-100A |
|
Выход Ток Режим |
Непрерывный/ Прерывистый |
|
Нагрузка Испытание Выход Напряжение |
Ниже AC 5V |
|
Ток Разрешение |
0.1A |
|
Амперметр Точность |
±1%±3 байта |
|
Вольтметр Точность |
±1%±3 байта |
|
Непрерывный Режим Испытание Время |
0.01～99.99 часов |
|
Прерывистый Режим Испытание Время |
0.01～99.99 часов |
|
Прерывистый Режим Испытание Циклы |
1～99999 циклов, автоматическое отключение когда испытательные циклы достигают заданного 255 Температура |
|
Температуры Диапазон 0~400°C, |
точность 0.3% показания + 1°C; разрешение: 0.1°C Температура |
|
Температуры Запись Настройка |
RS232 интерфейс связи Температура W быть данных Температура |
|
Температуры Скорость 1 |
до 255 секунд все каналы Температура |
|
Температуры Запись Данные |
могут быть сохранены на U диск Измерение |
|
Температуры Термопара Американская |
Omega T-типа 30AWG нитевидная термопара, длина 2 метра, всего 8 штук Питание Однофазное AC220V±10%, |
|
50/60Hz, 3KVA |
Размеры оборудования и вес Прибл. |
|
L 800мм* W 680мм* |
H1610мм, 125KG |
