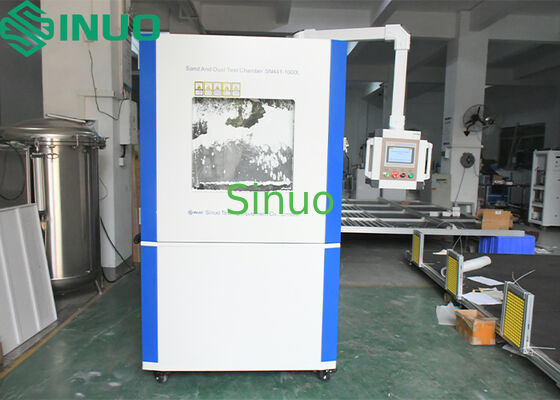

IEC60529 Рисунок 2 IP5X/6X Камера для испытаний песка и пыли 1000L
| Fine Dust: | 75um или менее | Coarse Dust: | 150 мкм или менее |
| Dust Concentration: | ³ 2kg/m | Air Flow Meter: | 1-20 л/м |
| Baking Dust Temperature: | RT +10°С ≈ 60°С | Talcum Powder dosage: | 2 ‰ 5 кгм3 |
| High Light: | IP5X/6X пылеиспытательная камера 1000L,Испытательная камера для песка IEC60529,климатическая камера с гарантией |
||
- Испытания электрических и электронных продуктов в среде песка и пыли
- Оценка автомобильных и мотоциклетных компонентов и уплотнений
- Симуляция природных условий песка и пыли и условий, вызванных транспортными средствами
- Оценка вредного воздействия воздушного потока с загруженными частицами на электрические изделия
| Параметр | Спецификация |
|---|---|
| Модель | SN441-1000L |
| Рабочий размер (мм) | L1000 × W1000 × H1000 |
| Внешний размер (мм) | L1450 × W1250 × H2200 |
| Параметр | Спецификация |
|---|---|
| Температурный диапазон пыли для выпечки | RT +10°С ≈ 60°С |
| Мелкая пыль | 75 мкм и менее |
| Грубая пыль | 150 мкм и менее |
| Скорость воздушного потока | Не более 2 м/с |
| Концентрация пыли | 2 кг/м3 |
| Дозировка порошка талька | 2 ‰ 5 кг/м3 |
| Метод пылевого вдувания | Сверху вниз |
| Диапазон разницы отрицательного давления | -10 ~ 0 кПа (регулируемый) |
| Диаметр металлической сетки | 50 мкм |
| Номинальное расстояние между линиями | 75 мкм или менее 150 мкм |
| Тип контроля | Диапазон |
|---|---|
| Время шока | 1s ¢ 99h (регулируемый) |
| Время испытания | 1s ¢ 99h (регулируемый) |
| Контрольный цикл пылевой вспышки | 1s ¢ 99h (регулируемый) |
| Время вакуума | 1s ¢ 99h (регулируемый) |
- Материал внутренней камеры: зеркальная панель из нержавеющей стали SUS201
- Материал внешней камеры: железная пластина А3 с электростатической обработкой распылением
- Структура Компоненты: испытательная камера, всасывающее отверстие, устройство для выдувания циркулирующей пыли, вакуумная система, клапан потока, система отопления, защитный экран
- Промежуток наблюдения: 1 ПК
- Светодиодная лампа: 1 шт.
- Подшипник груза: 20 кг.
| Параметр | Спецификация |
|---|---|
| Силовое питание | AC380V трехфазный пятипроводный, 50 Гц |
| Защита цепи | 32Воздушный выключатель с конечными блоками |
| Кабель питания | ≥4 кв. м |
| Потребление энергии | 3 КВт (без нагрузки) |
| Система управления Образец розетки | Противопылевая розетка AC220V 16A |
- Защита фазовой последовательности
- Защита от утечек
| Нет, нет, нет. | Наименование компонента | Бренд | Примечание |
|---|---|---|---|
| 1 | Контроллер с сенсорным экраном | MCGS | |
| 2 | ПЛК | Синьчжэ | |
| 3 | Контактник переменного тока | CHINT | |
| 4 | Промежуточная реле | CHINT | |
| 5 | Защитник фазовой последовательности | CHINT | |
| 6 | Нажмите кнопку | ОНПОУ | |
| 7 | Аварийная остановка | ОНПОУ | |
| 8 | Сигнализация | ОНПОУ | |
| 9 | Выключатель | CHINT | |
| 10 | Потокомер | Сделано в Китае | |
| 11 | Нагревательная пластина с микой | Настроить | |
| 12 | Цифровой датчик | SMC | |
| 13 | Переключатель передачи | ГЕЛИ | |
| 14 | Воротниковый воздушный насос | Дзючжоу | |
| 15 | Вибрационный двигатель | RPM300 | |
| 16 | Умный термостат | ДЕЛТА | |
| 17 | Зонд K2M | КЕРУНМЕЙ | |
| 18 | Вакуумная ртуть | FEIYUE | |
| 19 | Замок для пыли | Сделано в Китае | |
| 20 | Пылестой розетка | Сделано в Китае | |
| 21 | Труба для выдувания пыли | Настроить |
| Наименование аксессуара | Количество | Примечание |
|---|---|---|
| Кисточка | 1 шт. | |
| Скрепер для пыли из окон | 1 шт. | |
| Пылестой розетка | 1 SET | |
| Фильтр 5 дюймов | 2 ПК |
