Name: IEC60529:2013 Надежная водонепроницаемая испытательная камера IPX4 для зарядных устройств электромобилей
Brand: Sinuo Testing Equipment Co. , Limited
SKU: СН448-3А
Availability: InStock

МОК:	1
цена:	Customized
Стандартная упаковка:	Фанерный корпус
Срок доставки:	30 дней
Метод оплаты:	Т/Т
Пропускная способность:	1 установите в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Sinuo

Сертификация

Calibration Certificate (Cost Additional)

Номер модели

СН448-3А

стандарт испытаний:

IEC60529-2013, испытание на дождь IPX4

Скорость потока:

10 л/мин ±5% на сопло

Продолжительность теста:

0,01 с – 99,9 мин

Расстояние до осадков:

0,3–0,5 м

Направление брызг:

Регулируется вручную

Монтаж сопла:

Расположен в верхней части дождевой камеры.

Выделить:

Камера для испытаний на водонепроницаемость IPX4

Оборудование для испытаний водонепроницаемости IEC60529

Испытатель проникновения воды в зарядное устройство электромобиля

Описание продукта

IEC60529:2013 Надежная водонепроницаемая испытательная камера IPX4 для зарядных устройств электромобилей

Информация о продукте:

Эта полностью автоматическая система испытаний водонепроницаемости разработана и изготовлена в соответствии с:

1.IEC60529:2013 Степень защиты, обеспечиваемая корпусом (IP-код)–IPX4

2.Клиент’s специальные требования к испытательной линии для зарядки с дождем (тип образца, материал, максимальные габариты, максимальный вес и т.д.)

Он используется для оценки водонепроницаемой работы зарядных станций (двери, крышки и уплотнительные интерфейсы) против проникновения дождя, проверяя их соответствие стандартам защиты IPX4.

Система использует интеллектуальный центральный контроллер на основе ПЛК с сенсорным экраном и настройкой параметров. Процесс распыления полностью автоматичен.5) расположены в матрице., с регулируемыми углами распыления, что позволяет проводить испытания водонепроницаемости на верхней поверхности зарядных станций различных спецификаций.Это оборудование является идеальным выбором для сторонних испытательных организаций и заводских лабораторий.

Принцип испытания:

Во время испытания дождь, панель управления посылает сигнал для запуска системы. Водяной насос тянет воду из резервуара воды в систему распыления трубопровода. После регулирования потока и давления,система генерирует требуемую дождь (каждый сосудВода распыляется на поверхность образца через стандартные насадки IPX4 с регулируемыми углами.

Состав:

Пробная комната для дождя (созданный пользователем)	1.Должны быть построены пользователем, включая резервуар для воды, канализационные сооружения и систему циркуляции воды. 2.Передняя сторона открыта, чтобы вилочный погрузчик мог разместить зарядное устройство. 3.Пол оборудован каналами водоотведения.
Управляющий кабинет	1.ПЛК с 7-дюймовым цветовым сенсорным экраном. 2.Мониторинг потока в режиме реального времени с помощью электронного потокомера; продолжительность распыления и скорость потока регулируются на сенсорном экране. 3.TОн...Управляющий шкаф будут подключены к самостоятельно построенному резервуару воды пользователя, обеспечивающему водоснабжение всех 24 распылителей, что позволит проводить непрерывные испытания распылителя через собственную систему переработки воды пользователя.
Механизм распыливания	1.Включает в себя шлюзовые и соленоидные клапаны, магистральные/подраздельные трубопроводы, поддерживающие рамы и регулируемые IPX4 распылители. 2.Как показано Ниже, в углах установлены четыре вертикальных столба, с алюминиевыми профилями сверху для размещения распылителей. 3.Структура алюминиевых профилей может быть определена вИзображение ниже, и окончательные размеры будут разработаны в соответствии с размером пользователя.’с рВ комнате для испытаний.. 4.Все распылители установлены на верхней части дождя испытание помещение через алюминиевые профили, спроектированные в соответствии с IEC 60529, рисунок 5, с латунными крышками. 5.СпринкерыПозвольте:6 строки ×4 колонки (fили подробную схему, см. следующий рисунок). 6.Главный трубопровод снабжает водой 24 распылительные сосуды через шесть ветвей, с четырьмя сосудами на каждой ветви.
Устройства защиты безопасности	Обеспечение надежной и безопасной работы системы

Технические параметры:

Нет, нет, нет.	Положение	параметры
1	Силовое питание	AC380V 50Hz, 15 kW, с переключателем воздуха для защиты от утечек DОпределяется в соответствии с общими местными условиями электроснабжения.
2	Размер выборки	Стандарт: 900×900×2400 мм
3	Стандарт испытаний	IEC60529-2013, испытание на дождь IPX4
4	Параметры сопла	Внешний диаметр:Ф102 мм Диаметр сферической крышки: SФ75.5 мм Центральная дыра: 1 Внутренние два кольца: 24 отверстия, 30°расстояние Внешние четыре кольца: 96 отверстий, 15°расстояние Общее количество отверстий: 121 Диаметр отверстия:Ф0.5 мм Материал: латунь
5	Степень потока	10 л/мин±5% на люк, контролируемый потокометром,tОбщая скорость потока может быть установлена непосредственно через сенсорный экран.
6	Расстояние дождей	Минимальное расстояние от сопла до образца: 0.3–00,5 м (по стандарту).
7	Направление распыления	Угол сопла регулируется вручную, чтобы соответствовать поверхности образца для испытания.
8	Установка сопла	Наклоненные сосуды, расположенные в верхней части камеры дождя 45°вниз (регулируемый),6 строки×4колонны.
9	Дальномер	0–1 МПа, отображаемый.
10	Продолжительность испытания	0.01 с–99.9 мин, программируемый.
11	Система водоснабжения	1.Вода для опрыскивания, поставляемая из вода резервуар через маркированный насос. 2.Пропыляемая вода собирается и перерабатывается через систему циркуляции воды (система циркуляции воды построена пользователем).
12	Система управления	ПЛК Mitsubishi, сенсорный интерфейс, дисплей потокомера. Продолжительность испытания и общий поток воды могут устанавливаться и контролироваться с помощью сенсорного экрана. Доступны режимы ручной и автоматической работы.
13	Запись утечки	Ручная проверка
14	Обработка образцов	Образец загружен/разгружен погрузчиком.
15	Защита безопасности	Защита фазовой последовательности, защита от утечек, защита от короткого замыкания, защита от ненормальной работы.

Обзор процедуры испытания:

1.Установите продолжительность испытания с помощью сенсорного экрана в соответствии с моделью зарядного столба.

2.Загрузить зарядное устройство в камеру с помощью вилочного погрузчика до места остановки.

3.Запустить программу дистанционного тестирования; система проводит автоматическое испытание дождя.

4.Прекратите опрыскивание после завершения и удалите образец.

5.Оценить результаты и определить пропуск/пропуск на основе записанных данных.

Основные компоненты и список марок:

Нет, нет, нет.	Компонент	Марка/Происхождение	Единица	Количество	Примечания
1	Сенсорный экран	Вайнтек	pc	1
2	Контроллер ПЛК	Мицубиши	набор	1
3	Водяной насос	Нанфан	pc	2	1 работающий, 1 в режиме ожидания
4	Силовое питание	Meanwell (Тайвань)	pc	1
5	Промежуточная реле	Омрон	набор	1
6	Выключатель	Чинт	pc	1
7	Потокомер	Китай	pc	1
8	Переключатель близости	Янмин (Тайвань)	pc	1
9	Соленоидный клапан	Воздушная атака.	pc	6
10	Устройство защиты фаз	Омрон	набор	1
11	Механические части	Синуо	набор	1
12	Программа	Синуо	набор	1
13	Спринкеры	Синуо	набор	24

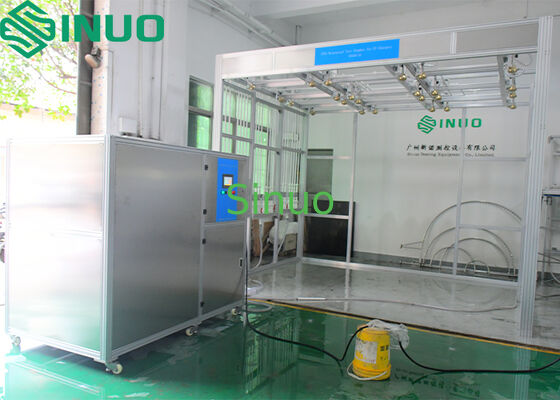

IEC60529:2013 Надежная водонепроницаемая испытательная камера IPX4 для зарядных устройств электромобилей 2

IEC60529:2013 Надежная водонепроницаемая испытательная камера IPX4 для зарядных устройств электромобилей 3
