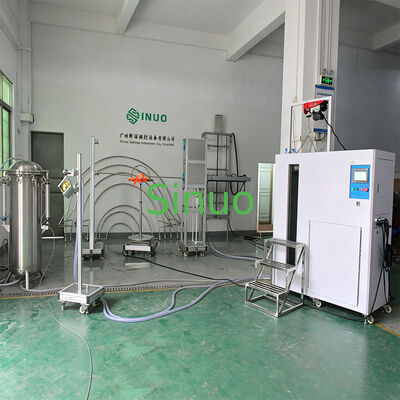

Полная система испытаний водонепроницаемости IPX1-IPX8 для соответствия требованиям IEC 60529
| Applied Standard: | IEC 60529 | IP Degrees: | IPX1~IPX8 |
| Control Method: | Программа PLC | Display Device: | Сенсорный экран |
| Drip Area: | 1000×1000mm | Oscillating Tubes: | R200~R1600 мм |
| IPX7 Tank: | Нержавеющая сталь, 500л. | IPX8 Tank: | Диаметр 0,6 м |
| Нет. | Имя компонента | IP-код | Технические характеристики |
|---|---|---|---|
| 1 | Устройство для испытания на вертикальный капельный дождь | IPX1~2 | Площадь капель: 1000 мм*1000 мм |
| 2 | Испытательное оборудование для вибрирующих трубок | IPX3~4 | Несколько радиусов трубок: от R200 до R1600 мм. |
| 3 | Распылительная насадка | IPX3~4 | Ручное управление для труднодоступных мест. |
| 4 | Шланговое сопло | IPX5~6 | Испытание струей воды под высоким давлением |
| 5 | Интегрированная погружная камера и система управления | IPX7 | Размер камеры: 650мм*600мм*1500мм |
| 6 | Бак глубокого погружения | IPX8 | Сосуд под давлением: φ600*1000 мм |
| 7 | проигрыватель | Аксессуар | φ600 мм, несущая способность 150 кг. |
- Подъем капельницы с электроприводом
- Фильтр тонкой очистки из нержавеющей стали для фильтрации грязи
- Система сжатого воздуха для предотвращения засорения иглы.
- Медицинские игольчатые насадки из нержавеющей стали.
- Замена насадки без инструментов
| Параметр | Спецификация |
|---|---|
| Приложение | Тестирование IPX1, IPX2 |
| Зона дождя | 1000 мм × 1000 мм |
| Материал бака | Нержавеющая сталь |
| Капающая апертура | ￠0,4 мм |
| Расстояние между отверстиями | 20 мм |
| Поток осадков | 1 мм/мин, 3 мм/мин, параметры, устанавливаемые пользователем (погрешность ±0,5 мм/мин) |
| Высота капания воды | 200 мм (автоматическое управление) |
| Время тестирования | Минимум 10 минут (настраивается пользователем) |
| Материал корпуса | Промышленный алюминиевый сплав |
| Размеры (Д×Д×В) | 1100×1200×2800 мм |
| Параметр | Спецификация |
|---|---|
| Водоснабжение | >10 л/мин ± 5 % чистая фильтрованная вода |
| Осциллирующие трубки | Р200мм, Р400мм, Р600мм, Р800мм, Р1000мм, Р1200мм, Р1400мм, Р1600мм (нержавеющая сталь) |
| Игольное отверстие | 0,4 мм |
| Включенный угол | IPX3: 120°; IPX4: 180° |
| Угол поворота | Максимум ±175° (предварительная настройка) |
| Скорость поворота | IPX3: 4 с/раз (2×120°); IPX4: 12 с/раз (2×360°) |
| Поток воды | 0,07 л/мин на отверстие (настраиваемый) |
| Время тестирования | 0,01 с ~ 99 часов 59 минут (предварительно устанавливается) |
| Манометр | 0~0,25 МПа |
| Параметр | Спецификация |
|---|---|
| Водоснабжение | чистая вода 50～150 кПа |
| Диаметр сопла | Внешний: Ф102мм; Сферическая: SФ75,5 мм |
| Конфигурация отверстий | Всего 121 отверстие: 1 среднее отверстие, 24 внутренних отверстия (30°), 96 внешних отверстий (15°). |
| Диаметр отверстия | Ф0,5 мм |
| Материал | Латунь |
| Поток воды | 10 л/мин±5% (регулируется с помощью расходомера) |
| перегородка | Съемный для тестирования IPX4. |
| Параметр | Спецификация IPX5 | Спецификация IPX6 |
|---|---|---|
| Водоснабжение | >12,5 л/мин±5% чистой воды | >100 л/мин±5% чистой воды |
| Диаметр сопла | Ф6,3 мм | Ф12,5 мм |
| Поток воды | 12,5±0,625 л/мин | 100±5 л/мин |
| Расстояние до корпуса | 2,5~3м | 2,5~3м |
| Время тестирования | ≥1 мин/м² (минимум 3 минуты) | ≥1 мин/м² (минимум 3 минуты) |
| Требования к испытательному помещению | Ширина >3м с дренажем | Ширина >3м с дренажем |
- Подача воды для тестирования IPX1~IPX6
- IPX7 испытание на погружение в воду
- Хранение воды для тестирования IPX8
- Автоматизированный контроль всего водонепроницаемого оборудования
- Постоянная температура и постоянный расход воды
- ПИД-регулятор температуры: комнатная температура ~ 65 ℃ (± 3 ℃)
- Двухпоточная подача воды (большой и малый расход)
- Погружной автоматический подъемный кронштейн IPX7
- Система тонкой фильтрации из нержавеющей стали.
- Промышленная конструкция из алюминиевого сплава
- Интерфейс сенсорного экрана с управлением ПЛК
- Сосуд под давлением: резервуар из нержавеющей стали, диаметр 0,6 м, высота 1,2 м.
- Диапазон регулировки давления: 0 ~ 5 бар (настраиваемый)
- Система давления: насос из нержавеющей стали + преобразователь частоты.
- Точность манометра: 0,25 градуса, диапазон: 6 бар.
- Время тестирования: программируемое 0-99 минут.
- Максимальное предельное давление: 5 бар
- Система защиты реле давления
- 3/4 соединение шланга из стальной проволоки высокого давления
| Параметр | Спецификация |
|---|---|
| Диаметр проигрывателя | Ø600мм |
| Скорость проигрывателя | 1 об/мин |
| Угол наклона | Положения 0° и 15° |
| Тест угла поворота | 90°, непрерывное вращение |
| Материал корпуса | Промышленный алюминиевый сплав |
| Размеры (Д×Д×В) | 800×800×250 мм |
| Грузоподъемность | максимум 150 кг |
| Контроль | Реверсивное управление через шкаф управления |
Комплексное решение для испытаний на водонепроницаемость IPX1-IPX8 на соответствие стандарту IEC 60529
Полнофункциональная интегрированная система тестирования водонепроницаемости IEC 60529 IPX1-IPX8 — это комплексное решение, предназначенное для производителей, испытательных лабораторий, органов по сертификации и научно-исследовательских институтов, которым требуется полное тестирование защиты от проникновения воды.
В отличие от традиционных систем тестирования, которые требуют нескольких независимых систем для разных классов IPX, это интегрированное решение объединяет возможности тестирования IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 и IPX8 в одной эффективной платформе.
С помощью одной инвестиции пользователи могут выполнить весь спектр испытаний на водонепроницаемость, требуемых стандартом IEC 60529 и соответствующими международными стандартами.
Применимые стандарты
- МЭК 60529
- ИСО 20653
- МЭК 60598
- МЭК 60335
- МЭК 62196
- МЭК 61851
- Требования UL к водонепроницаемым испытаниям
Ключевые преимущества
✔ Одна интегрированная система для тестирования IPX1-IPX8
✔ Конструкция, соответствующая IEC 60529
✔ Снижение требований к лабораторному пространству
✔ Снижение инвестиционных затрат на оборудование
✔ Повышение эффективности тестирования
✔ Подходит для разработки, сертификации и контроля качества продукции
Типичные применения
- Бытовая техника
- Зарядное оборудование для электромобилей
- Разъемы для электромобилей и зарядные пистолеты
- Бытовая электроника
- Наружные электротехнические изделия
- Светодиодное освещение
- Аккумуляторы и системы хранения энергии
- Автомобильные компоненты
- Промышленное контрольное оборудование
Почему стоит выбрать интегрированную систему тестирования IPX1-IPX8?
Многие лаборатории используют отдельные системы для капельных, распылительных, струйных и погружных испытаний, что приводит к более высоким инвестиционным затратам и увеличению требований к площади.
Интегрированная система тестирования водонепроницаемости IPX1-IPX8 Sinuo позволяет пользователям выполнять все необходимые тесты на защиту от проникновения воды, используя одно скоординированное решение, повышая эффективность работы лаборатории и упрощая управление оборудованием.
Независимо от того, строите ли вы новую испытательную лабораторию или модернизируете существующее оборудование, эта система представляет собой практичное и экономичное решение для комплексных испытаний на водонепроницаемость согласно IEC 60529.
Какие тесты IPX можно выполнить?
| Тест | Описание |
|---|---|
| IPX1 | Вертикально падающие капли воды |
| IPX2 | Испытание на наклонную капающую воду |
| IPX3 | Испытание на распыление с качающейся трубкой |
| IPX4 | Тест на брызги воды |
| IPX5 | Водоструйный тест |
| IPX6 | Мощное испытание струей воды |
| IPX7 | Тест на временное погружение |
| IPX8 | Тест на непрерывное погружение |
Вам нужно комплексное решение для тестирования водонепроницаемости IPX1-IPX8?
✔ Бесплатная техническая консультация
✔ Помощь в планировании лаборатории
✔ Индивидуальные тестовые решения
✔ Глобальная поддержка установки
Получите ваше предложение в течение 24 часов
