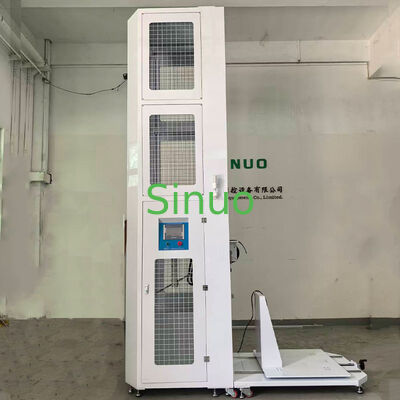

IEC 61851-1 Электромобиль Проводящая система зарядки Испытательное оборудование для кода ИК

IEC 61851-1 Электромобиль Проводящая система зарядки Испытательное оборудование для кода ИК

МОК: 1
Цена: Подлежит обсуждению
Стандартная упаковка: Фанерный корпус
Срок доставки: 30 дней
Метод оплаты: Т/Т
Пропускная способность: 20 комплектов в месяц
Подробная информация
Место происхождения
КИТАЙ
Фирменное наименование
Sinuo
Сертификация
Calibration Certificate (Cost Additional)
Номер модели
SNQC1008B
Энергия удара:
5, 20Дж
Эквивалентная масса:
1,7 кг, 5 кг ± 1%
Диапазон высоты:
200–2500 мм
Длина поворотной трубы:
1000 мм
Диаметр трубки:
15.9 мм
Метод выпуска:
Электромагнитное высвобождение
Высота падения:
0–500 мм
Метод подъема:
Моторизованный
Высота удара:
300 - 2000 мм
Выделить:

Оборудование для испытаний проводящей зарядки

,

Устройства для испытаний IEC 61851-1

,

Испытательное оборудование для кода IK

Описание продукта
IEC 61851-1 Система электромобилей с проводящей зарядкой ИК код испытательного оборудования
IEC 61851-1 Система электромобилей с проводящей зарядкой ИК код испытательного оборудования
Применяемые стандарты и положения
  • IEC60068-2-75:2014 Экологические испытания - Часть 2-75: Испытания - Испытание Eh: Испытания с молотком
  • IEC 62262:2021 Степень защиты, обеспечиваемая корпусами для электрического оборудования от внешних механических воздействий (код IK)
  • IEC 61851-1-2017 Система проводящей зарядки электромобилей - Часть 1: Общие требования 12.11
  • IEC 62477-1:2022 Требования безопасности для систем и оборудования электронных преобразователей мощности - Часть 1: Общие 5.2.2.4.3
  • Ключевые позиции, входящие в зону риска, включают в себя позиции, связанные с финансовыми обязательствами.2.701.2 МЭК 62439-7:2022
Цель, принцип и структура оборудования

Это оборудование используется для проведения испытаний механической прочности зарядных батарей электромобилей или распределительных шкафов для зарядки электромобилей.

Согласно испытанию EHA: маятник и ударный элемент свободно выпускаются через 1-метровую маятничную трубку на определенной высоте.Через преобразование гравитационной потенциальной энергии в кинетическую энергию, цель испытания воздействия на образец достигнута.

Согласно испытанию Ehc: Вертикальный ударный молоток, ударный элемент падает вертикально из неподвижного состояния через проводник на горизонтальную поверхность образца.Через преобразование гравитационной потенциальной энергии в кинетическую энергию, цель испытания воздействия на образец достигнута.

Диаграмма структуры
IEC 61851-1 Electric Vehicle Charging System IK Code Test Equipment structure diagram
Контроль и эксплуатация

Управление ПЛК, работа с сенсорным экраном, управление подъемом, управление отпусканием все интегрированы в работу с сенсорным экраном.

Диапазон проб для испытаний
  • Стенные и колонничные зарядные батареи переменного тока
  • Зарядные батареи постоянного тока типа шкафа

Примечание: Размер зарядных столбов, установленных на платформе для отбора образцов, не должен превышать WDH = 1*1*2,0 м. Зарядные столбы, стоящие на полу, не должны превышать 2,5 м.

Испытательные предметы
  • Испытание воздействия маятника (боковое воздействие)
  • Испытание удара молотком (нападение на верхнюю поверхность)
Привод и трансмиссия

Движение: подъем осуществляется с помощью двигателя и редуктора, а выпуск осуществляется с помощью электромагнита.

Трансмиссия: точный шаровой винт + линейная проводная рельса

Основные параметры - структура маятника
Функция противоударного вторичного эффекта Да, есть автоматическая блокировка отскочной колебательной трубы, что гарантирует, что не будет второстепенного удара.
Способ подъема и опускания гигантской трубы Моторное приводное устройство, ввод высоты на сенсорном экране
Способ освобождения маятника Выпуск электромагнита одним щелчком
Энергия удара маятника 5, 20J энергии (уровни IK08, IK10)
Ударный элемент маятника Эквивалентная масса 10,7 кг, 5 кг ± 1%, достигая эквивалентной массы в сочетании с колеблющейся трубкой
Свинговая трубка Трубы из стали длиной 1000 мм и наружным диаметром 15,9 мм (5, 20J)
Положение образца на высоте удара Электрически регулируемый вверх и вниз, диапазон ударов 300 - 2000 мм, управляемый сенсорным экраном
Высота падения 0 - 500 мм, с дисплеем масштаба, регулируемым углом удара
Pendulum impact energy diagram Drop height adjustment diagram Pendulum structure overview
Основные параметры - структура дроп-молота
Способ подъема и опускания сброса молотка Моторное приводное устройство, ввод высоты на сенсорном экране
Способ выпуска молотка Выпуск электромагнита одним щелчком
Энергия удара при падении веса 5, 20J энергии (уровни IK08, IK10)
Ударный элемент сброса молотка Эквивалентная масса 1.7 кг, 5 кг ± 1%, эквивалентная масса падающего молотка равна собственному весу
Катетер Каждый из 5J и 20J кабельных труб
Базовая пластина Плитка из толстой несущей стали
Положение образца на высоте удара Электрически регулируемый вверх и вниз, диапазон движения 300 - 2000 мм, управляемый сенсорным экраном
Горизонтальное положение образца при ударе Регулируемое положение расширения механизма сброса молотка для достижения цели воздействия на различные точки верхней поверхности
Высота падения падающего молотка С помощью кнопок сенсорного экрана, после первого контакта, высоту настройки можно регулировать.
Drop hammer impact energy diagram Drop height adjustment diagram Drop hammer structure overview
Основные параметры - структура образцовой платформы
Размер 1.0 * 1,2 метра, способные содержать образцы 1 * 1 метра
Базовая пластина толщиной 10 мм, с натянутыми монтажными отверстиями, расположенными сверху для установки образца
Колонка Установите колонну и сопоставить ее с задней платой для монтажа образца
Структура разделения быстрых соединений При проведении испытаний небольших образцов он используется в подключенном режиме; при проведении крупномасштабных постоянных стволов он используется в разделенном режиме.
Функция Защита от перегрузки двигателя Защита от аварийной остановки Оснащена трехцветными индикаторными огнями: желтый - указывает на состояние ожидания, зеленый - указывает на состояние работы, красный - указывает на состояние тревоги.Предоставляется указание состояния в реальном времениЗащита от утечек
Режим движения Взрывная рама и платформа для отбора образцов оснащены поддерживающими и роликовыми ножками, которые подвижны и могут быть заперты, чтобы закрепить опору за землей.
Sample platform structure overview
Приложение: Таблица 1 - Характеристики элементов воздействия
Энергия / J ≤ 1 ± 10% 2 ± 5% 5 ± 5% 10 ± 5% 20 ± 5% 50 ± 5%
Эквивалентная масса ± 2% кг 0.25(0.2) 0.5 1.7 5 5 10
Материалы Нилон Сталь
R/mm 10 25 25 50 50 50
D/mm 18.5 ((20) 35 60 80 100 125
f/mm 6.2(10) 7 10 20 20 25
r/mm - - 6 - 10 17
L/мм Согласно эквивалентному качественно скорректированному значению см. Приложение А.
Таблица 2 - Высота падения
Энергия/джоуль 0.14 0.2 (0,3) 0.35 (0,4) 0.5 0.7 1 2 5 10 20 50
Эквивалентная масса/кг 0.25 (0,2) 0.25 (0,2) 0.25 (0,2) (0,2) 0.25 0.5 1.7 5 5 10
Высота падения ± 1% мм 56 (100) 80 (150) 140 (200) (250) 200 400 300 200 400 500
Примечание 1: см. 3.2.2 Примечание: Примечание 2: Единица энергии джоуль (J) в этом разделе получена из стандартного гравитационного ускорения (g), и g округляется до 10 м/с2.
Таблица 3 - Соответствие между кодами ИК и соответствующими энергиями столкновения
Код IK IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10 IK11
Энергия столкновения / J а) 0.14 0.2 0.35 0.5 0.7 1 2 5 10 20 50
Примечание: ИК11 используется для специальных корпусов или защитных решетки в чрезвычайно суровых наружных применениях.
a Согласно этому стандарту, никакой защиты нет.
