JISC8714 портативный литий-ионный вторичный ячейки внутреннего короткого замыкания тестер

МОК:	1
Цена:	Customized
Стандартная упаковка:	фанерный корпус
Срок доставки:	30 дней
Метод оплаты:	Т/Т
Пропускная способность:	5 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Sinuo

Фирменное наименование

Sinuo

Сертификация

Calibration Certificate (Cost Additional)

Номер модели

СН5513

Температурный диапазон:

0 | 100℃

Колебания температуры:

±2.0℃

Аналитическая точность:

0,1 ℃

Скорость нагрева:

Среднее 3°C/мин

Скорость охлаждения:

Среднее 1°C/мин

Диапазон силы:

1 кг-200 кг

Сжать ход:

0~300мм

Силовая точность:

≤0,5%

Скорость Точность:

низкая температура:

Выделить:

JISC8714 Литий-ионный тестер

JISC8714 Проверка внутреннего короткого замыкания клеток

Литий-ионные ячейки короткого замыкания тестер

Описание продукта

JISC8714 портативный литий-ионный вторичный ячейки внутреннего короткого замыкания тестер

Этот батарейный вынужденный внутренний короткий сдвиг тестер является неотъемлемым испытательным оборудованием для выполнения комплексного теста на температуру, напряжение, внутренний короткий сдвиг,который применим для испытания безопасности батарейных элементов.

Стандарт соответствия:JISC8714:2007 5.5, IEC 62133-2: 2017 пункт 7.3.9, и т.д.

Спецификации камеры контроля температуры

Параметр	Спецификация
Температурный диапазон	0 ~ 100°C
Аналитическая точность	00,1°C
Колебания температуры	± 2,0°C
Низкая температура	0°C
Скорость нагрева	Среднее 3°C/мин (от 0°C до 100°C, нелинейная без нагрузки)
Скорость охлаждения	Средний 1°C/мин (от 100°C до 0°C, нелинейная без нагрузки)
Нагреватель	Электрический нагреватель из нержавеющей стали с тепловой трубой формы плавника
Система циркуляции воздуха	Система конвекционной циркуляции воздуха
Устройства безопасности	Сверхтемпературная сигнализация, защита от перегрузки MCCB и т.д.
Изолирующий материал	Твердая пенополиуретановая пенопласт + высокоэффективная сжатая стеклянная шерсть
Термостат	Контроллер TEMMI, ввезенный из Кореи
Размер внутренней камеры	W400H500D500 мм
Материал внутренней камеры	Зеркало из нержавеющей стали, подкрепление дна
Размер внешней камеры	W1200 X H2000 X D1000MM
Материал внешней камеры	Обработка краски из холоднокатаной стали

Спецификации системы силовых испытаний

Параметр	Спецификация
Диапазон силы	1-200 кг
Единица	Килограмм/Н/фунт
Сжатие	0 ~ 300 мм
Точность показа силы	1N
Резолюция	1/10,000
Точность силы	≤ 0,5%
Точность отображения скорости	1 мм
Тип привода	Сервомоторный привод
Скорость сжатия	Скорость сжатия регулируется. Скорость первой точки контакта во время сжатия может быть установлена на 1,5 см/с; диапазон скорости испытательного процесса составляет 0,01 ~ 900 мм/мин (регулируемая, 0,1 ~ 1,5 см/с)
Размер сжатой головки	10105 мм или 10102 мм
Материал для сжатия головки	Один кусок нитрилового каучука (NBR, сторона 10 мм, толщина 2 мм) и акрила (акрил, сторона 5 мм, толщина 2 мм)
Материал рабочего стола для сжатия	Плита из алюминиевого сплава или пластина из нержавеющей стали 316, коррозионностойкая
Подходящий размер батареи	300 х 300 х 300 мм ((WXDXH)
Видное окно	300 х 300 мм взрывостойкое стекло
Выпуск воздуха	С левой стороны коробки два вентилятора.
Освещение	Внутри коробки есть лампа освещения, которая может освещать все испытательное пространство
Диапазон сбора напряжения	0-100V, частота получения 100HZ/секунду
Разрешение напряжения	0.1 мв
Частота получения напряжения	100/с
Диапазон деформации	0-300 мм
Макс. испытательный самолет	300х300 мм
Электрическое питание	220В 50Гц
Сила	2.0КВт
Машины	Примерно 350 кг.

Система захвата напряжения

Метод контроля:С помощью управления ПЛК напряжение может быть установлено, изменения напряжения могут быть записаны, и управляющие сигналы могут быть выпущены; Контроль повышения напряжения: когда напряжение повышается с низкого на высокий,устанавливается определенное значение напряжения. Когда напряжение достигает установленного значения, система выводит сигнал для управления экструдером. Контроль падения напряжения: когда напряжение падает с самого высокого значения до 0V, можно установить значение напряжения.Когда напряжение падает до установленного значения, система выводит сигнал для управления экструзионной испытательной машиной.
Сбор данных и кривые:После запуска системы захвата напряжения,Система собирает напряжение между положительным и отрицательным полюсами испытываемой батареи с частотой сбора 110 раз в секунду.В то же время на главном экране системы время от времени отображается кривая изменения напряжения. Когда напряжение достигает установленного значения системы, тест останавливается и сохраняет данные и графику.Данные экспортируются через USB для генерации формата файла EXCELL.
Система управления:Работа на основе меню с сенсорным экраном PLC, частота сбора данных может достигать 100 раз в секунду, а испытательное давление, время паузы давления, измеренное давление, напряжение батареи, температура батареи,скорость падения давления, и т. д. могут быть настроены с помощью программирования PLC.

Система контроля температуры

Контроллер температуры и влажности: программируемый контроллер температуры и влажности, 7-дюймовый цветной сенсорный экран температуры и влажности

Особенность	Спецификация
Размер	Размер внешнего вида: 203x148x35 мм (длина x ширина x толщина), Размер отверстия установки: 190x135 мм (длина x ширина)
Дисплей	TFT LCD (LED подсветка), 7-дюймовый 260 000-цветный LCD экран и сенсорный экран, разрешение 800 * 480
Метод контроля	Программа: 120 групп программ, каждая группа имеет 100 сегментов. Вы можете установить все программы на цикл, часть на цикл, соединение программы, действие окончания программы и действие в режиме ожидания.Время запуска может быть настроено.
Вход датчика	Тип датчика: температура PT100, влажность PT100; Ввод максимальной ошибки: температура (± 0,2°C), влажность (± 1% RH); Диапазон измерений: температура -100,0 ~ 300,0°C, влажность: 0,0 ~ 100,0% RH; Факультативные функции:1-5В, 4-20mA, T-тип, K-тип и другие входы датчиков
Аналоговый выход	Импульс напряжения (SSR): 2 точки (температура, влажность), DC 24V, минимальная ширина импульса 5ms; Факультативные функции: выход 4-20mA, выход 1-5V
Ввод контакта	Тип ввода: DI1 ~ DI10: каждое имя сообщения об ошибке может быть изменено, и китайский ввод может быть введен.Может быть настроена на действие запуска/остановки/вперед/на обратный ход, время действия DI задержки также может быть установлено.
Контактный выход	Количество контактов: максимум 16 контактов, из которых 4 обычно открытые и обычно закрытые; Контактная емкость: обычно открытый контакт: максимум 30 В DC/5A, 250 В AC/5A; обычно закрытый контакт:Максимально 30 В DC/5 А, 250V AC/5A; Виды вывода: сигнал IS: 10 баллов, сигнал пользователя: 1 балл, сигнал TS: 6 баллов, сигнал тревоги: 8 баллов, сигнал T: 8 баллов, сигнал H: 4 балла, рабочий сигнал температуры и влажности:2 балла, повышение/поддержание/снижение температуры и влажности: 6 баллов, сигнал дренажа: 1 балл, сигнал ошибки: 1 балл, конечный сигнал: 1 балл, сигнал 1REF: 1 балл, сигнал 2REF: 1 балл, сигнал EVT:4 балла
Функция USB	Подключить U диск для записи данных теста в режиме реального времени, экспортировать данные истории теста и импортировать изображения
Электрическое питание	Источник питания: номинальное напряжение: постоянный ток 24 В/500 мА; литийная батарея: для внутренних часов реального времени (не менее 10 лет)
Коммуникация	Тип связи: RS232, максимальная скорость связи 115200 bps, (необязательно RS485, максимальное расстояние связи 1,2 км, может быть подключено до 99 единиц).Выходной сигнал контроллера проходит через реле твердого состояния SSR для достижения высокоточного бесконтактного управления переключателем

Принцип экструзии

Давление накладывается через гидравлический цилиндр в винте или цилиндрическом поршне, в результате чего проверяемая одноклеточная или единичная ячейка сжимается между двумя плоскостями.Продолжайте сжимать, пока сила сжимания не достигнет приблизительно 13 кН и немедленно разжаловать. Испытание сжатия проверяет безопасность аккумулятора. После испытания аккумулятор не должен загореться или взорваться.

Цель испытания

Эта машина подходит для моделирования условий, при которых батареи различных типов подвергаются дроблению предметами при использовании, транспортировке, хранении или утилизации бытовых отходов.Аккумулятор квалифицирован, если он не взрывается или не загорается..

Основные особенности

Особенность	Описание
Система управления	Управление ПЛК, точные данные, простая работа
Система балансировки давления воздуха	Двойные отверстия для подачи воздуха для обеспечения баланса давления воздуха в испытательной камере
Выхлопная система	Длинноосевой двигатель приводит в действие лопатки вентилятора из алюминиевого сплава, которые могут в любое время выпускать выхлопные газы, полученные в результате испытания, на открытый воздух
Система безопасности	Завесы из нержавеющей стали и плотно закрытые замки обеспечивают, чтобы дверь не открывалась при сильном воздушном потоке
Гуманизированный дизайн	1) Высота экструзионного стола от земли составляет около 800 мм, что удобно для испытаний. 2) Double-layer tempered glass window ensures safety while testers can observe the test conditions through the window 3) Built-in environmentally friendly and energy-saving lights illuminate the entire testing space for clear observation.
Система захвата напряжения	Он может собирать напряжение тестовой батареи в режиме реального времени. После завершения сбора тестовые данные могут быть экспортированы через USB для генерации формата файла EXCELL,или он может быть экспортирован непосредственно в формат файла BMP для облегчения статистики и передачи данных.
Система передачи	Сервомотор взаимодействует с шариковым винтом и линейным проводником для перемещения экструзионного инструмента вверх и вниз.
База	Оборудованы 4 универсальными шкивами и 4 позиционирующими ножками, которые могут свободно перемещаться или располагаться

Изображения продукции

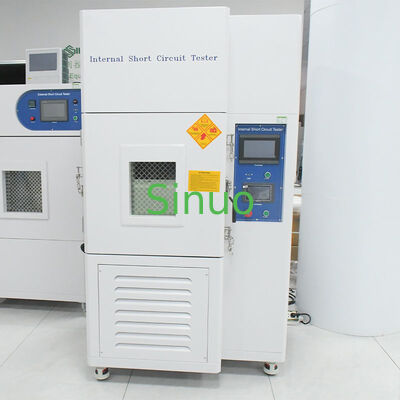

IEC 62133-2 Батарея внутреннего короткого замыкания Тестора боковое вид

IEC 62133-2 Контрольная панель испытателя внутреннего короткого замыкания батареи
