Name: Машина для испытания характеристик отключателя IEC60898-1
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN6616
Availability: InStock

МОК:	1
цена:	Customized
Стандартная упаковка:	переклейка
Срок доставки:	20 дней
Метод оплаты:	Л/К, Т/Т, западное соединение, МонейГрам
Пропускная способность:	набор 20 в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Sinuo

Сертификация

Calibration Certificate (Cost Additional)

Номер модели

SN6616

Applied Standard:

IEC60898-1

Applied Clause:

9.8, 9.9 and 9.10

Test Station:

Customizable

Sample Specification:

2.5~125A

Output AC Current:

1~320A

Output AC Voltage:

1-5V

Выделить:

Испытательное оборудование IEC 61000-4-12 EMC

Испытательное оборудование 4KV EMC

Звеня генератор теста сигнала волны

Описание продукта

Машина для испытания характеристик отключателя IEC60898-1

Обзор продукта:

Испытательное оборудование спроектировано и изготовлено в соответствии со стандартными требованиями

IEC60898-1 пункт 9.8, 9.9 и 9.10, IEC60947-1 пункт 7.2.1 и т.д.

Он сделан для проверки того, что выключатель соответствует требованиям, которые применяются 1,13 раз, 1,45 раз, и 2,55 раз номинальный ток для проверки, чтобы увидеть, если он запускается в течение указанного времени.Испытательное оборудование также может проверять характеристики мгновенного отключения выключателя, то есть применять от 3 до 20 раз номинальный ток для проверки того, выходит ли он из времени.Также отвечает требованиям стандартного 28-дневного испытания и испытания повышения температуры.

Он подходит для онлайн-тестирования формованных корпусных выключателей и миниатюрных выключателей перед выходом из завода.Это необходимое оборудование для испытаний электрической производительности производителей выключателей..

Технические параметры:

Спецификации проекта	Содержание параметров
Применяемый стандарт	IEC 60898-1
Пункт	9.9, 9.10
Метод контроля	18Работа с компьютером с сенсорным экраном длиной 0,5 дюйма
Язык программы	Английский язык
Испытательные элементы	1Проверка задержки миниатюрного выключателя 1.13 + 1.45In; 2.55In 2. Мгновенное испытание миниатюрного выключателя 3-20In 3. Испытание повышения температуры миниатюрного выключателя 4. 28-дневный тест миниатюрного выключателя
Испытательная станция	1 станция
Входная мощность	AC380V 50Hz 40kVA
Параметры задержки поездки
Выходной переменный ток	1 ~ 320A
Выходное переменное напряжение	1-5В
Канал выходного тока	Контакты одноканального много-P выключателя соединены в серии для испытания нескольких выключателей одновременно (максимум 3 шт.)
Испытание продуктов с миниатюрными выключателями	2.5~125А
Форма выходной волны тока	Синусовая волна (искажение волновой формы тока коррекционного оборудования не более 5%, ошибка системы не более 3%)
Метод контроля тока	Автоматическая регулировка, ток устанавливается на сенсорном экране
Текущая точность	Уровень 0.5
Точность напряжения	Уровень 0.5
Соотношение трансформатора	400/5A
Время испытания	1~999999
Текущий	После 1,13 раз тока применяется, он быстро и автоматически повышается до 1,45 раз тока за 5 секунд
Установка	Используйте терминальный метод, задержка: одна станция, мгновенный: одна станция.
Испытание мгновенного движения
Установка	Используйте терминальный метод, задержка: три станции, мгновенный: одна станция.
Выходной ток	AC3A2500A
Мгновенные отключающие токи	3-20 В
Выходное напряжение	1-5В
Выходной ток каналов	1 канал
Текущая точность	0.5 уровень
Резолюция	1А
Мгновенное время испытания	≤0,2 с
Установка верхнего предела времени действия	1 ~ 200 мс
Настройка нижнего предела времени действия	1 ~ 200 мс
Испытательная станция	1 станция
Время отсчета	1~9999ms
Защитная функция:	Защита от короткого замыкания, защита от перегрузки, защита от утечек
Испытание повышения температуры	При нормальных условиях работы, когда выключатель испытывается в соответствии с указанными условиями, выключатель не должен быть поврежден, чтобы повлиять на его функцию или безопасность использования.
Канал измерения температуры	16 каналов, разрешение температуры: 0,1 градуса, (1 канал измеряет температуру окружающей среды внутри камеры)
Термопары	Тип T или тип K
Кривая температуры	Компьютерный дисплей с таблицей регистрации температурных данных
Диапазон измерения температуры	0 ~ 200 градусов
28-дневный тест
Программа испытаний	Образец подается с переменным током 30 В и номинальным током, время включения - 21 час, время выключения - 3 часа, а цикл - 28 раз.Терминальная температура измеряется в течение последнего цикла включенияПосле измерения температурного повышения, значение повышения температуры сравнивается с нормальными требованиями.Ток поднимается до значения отключения тока за 5 секунд., и выключатель должен запуститься в заданное время.
Выходное напряжение	Более 30 В переменного тока
Выходной переменный ток	AC 3-125A
Сила вовремя	Время включения 0-99h, может быть предварительно настроено
Время отключения	0-99h можно предустановлять
Количество циклов	0-9999 раз может быть предварительно установлен
Время отключения	записываемая
Отключающий ток	3 ~ 200 А
Оценка результатов	1Если прерыватель споткнулся во время испытания или нет, если споткнулся, то провалился, если не споткнулся, то прошел. 2. сравнение повышения температуры, если оно превышает стандартное значение на 15K, оно является дефектным; если оно не превышает стандартное значение, оно приемлемо. 3После того, как ток поднимается до тока отключения, если он отключается в течение заданного/предназначенного времени, он приемлем; если он превышает заданное/предназначенное время или не отключается, он дефектный.
Конфигурация
Соединительный кабель	Провода для испытания повышения температуры: 1, 1.5Два, два.5, 4, 6 и 10, каждая спецификация имеет длину 1 метр, и соответствует 5 PCS для каждой спецификации; 16, 25, 35 и 50, каждая спецификация имеет длину 2 метра,и совпадает с 5 PCS для каждой спецификации
Термопары	Тип К, 16 штук, длина 2 метра каждый штук
Контроль температуры в камерах	1 шт., для нагрева камеры до (RT+5~50°C) нагрев камеры до (RT+5~50°C) 1 отопительный элемент в каждой камере. Система управления для установки и поддержания температуры для каждой камеры. 1 регуляторы установлены на панели управления.
Оборудование	Компьютерный дисплей длиной более 18,5 дюйма, с WIFI
Всходы для прокладки	Каждая рабочая станция оснащена отверстиями для прочного подключения к инструментам за пределами коробки
Программа	Редактируемые сегменты программ, способные формировать кривые, генерировать отчеты и печатать

Характеристики оборудования:

Камера оборудования сварлена высококачественной сталью, пластина покрыта и запечатана, а поверхность покрыта антистатической, антиржавой и антикоррозионной покрытием.Верхняя часть оборудования оснащена панелью, выключатель питания и различные концы провода (для испытания задержки обморожения).надежная производительность и красивый вид.

Согласно пункту 9 стандарта IEC60898-1, задержка запуска.10.2.1 или 9.10.2.2, камеры в SN2501C могут быть испытаны независимо одновременно согласно мгновенному испытанию IEC60898-1 пункт 9.10.3.2-9.10.3.4, это может быть проверено только в разное время.

Тип испытания	Комбинация 1	Комбинация 2	Комбинация 3	Комбинация 3
Испытание задержки	√
Испытание мгновенного отключения		√
Повышение температуры			√	√
Процедура испытания в течение 28 дней				√

Камера оснащена нагревательным устройством с диапазоном регулирования температуры RT+5~50°C, чтобы образцы модели в камере могли использоваться при нормальных температурах окружающей среды,и включает трехстороннюю функцию мониторинга температуры окружающей среды.

Программное обеспечение должно позволять в любое время прекратить выполнение любой тестовой программы, не дожидаясь завершения стандартной процедуры,сохранение результатов, полученных на момент прекращения.

Принцип испытания:

Это испытательное оборудование использует принцип низкого напряжения и высокого тока выхода, использует большой ток в машине, чтобы изолировать выходный ток трансформатора,устанавливает текущий размер через сенсорный экран, и источник постоянного тока регулирует размер выходного тока трансформатора, который имеет функцию автоматической стабилизации тока.Он имеет возможность настройки время испытания с помощью сенсорного экрана и сравнения время испытания поездки для оценки качества выключателя.

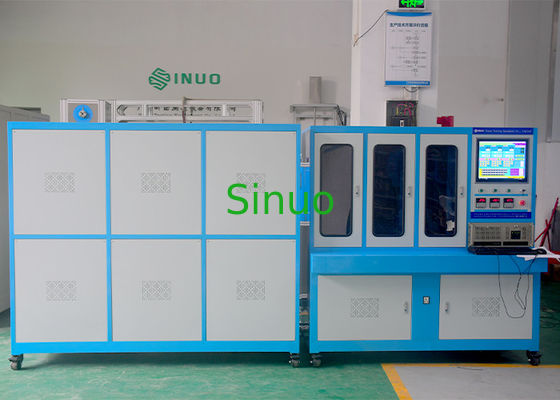

Машина для испытания характеристик отключателя IEC60898-1 0
