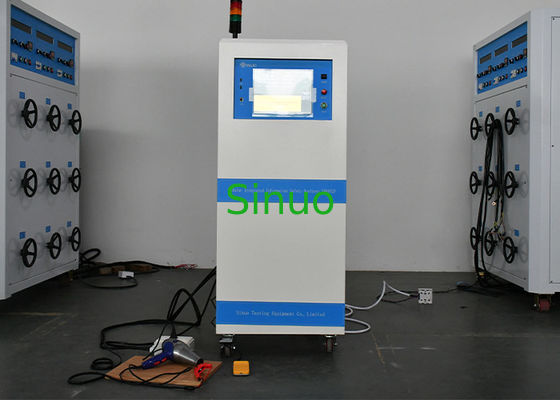

IEC 61009-1 Модульный интегрированный информационный анализатор безопасности с выключателем

Анализатор безопасности модульной интегрированной информации для автоматических выключателей IEC 61009-1

Обзор продукции:

Это оборудование для проверки электробезопасности соответствует нескольким международным стандартам, включая IEC 61009-1:2012, IEC 60898-1:2015 (пункт 9.7) и другие. Оно включает семь основных функций тестирования: испытание переменным напряжением, испытание постоянным напряжением, сопротивление изоляции, непрерывность заземления, ток утечки, измерение мощности и проверка запуска при низком напряжении.

Как модульный анализатор соответствия требованиям безопасности следующего поколения, система использует высокоинтегрированную архитектуру, обеспечивающую гибкую настройку функций тестирования безопасности. Она поддерживает бесшовное информационное взаимодействие и предлагает такие возможности, как сбор данных в реальном времени, хранение, анализ и передача. Эта передовая конструкция делает его идеальным решением для интеллектуальных, сетевых производственных сред и систем инспекции на базе IoT.

Структура и характеристики:

• Модульная конструкция:Применяет полностью модульную структуру с независимыми функциональными платами. Несколько функций тестирования могут быть гибко выбраны и настроены в соответствии с требованиями, поддерживая разработку инновационной системы продаж и обслуживания.

• Возможность параллельного тестирования:Поддерживает одновременное тестирование напряжения, сопротивления изоляции и непрерывности заземления, что значительно сокращает общее время тестирования и повышает эффективность.

• Интеллектуальная диагностика неисправностей:Оснащен функцией самодиагностики неисправностей, способной отображать конкретные причины сбоев. В сочетании с модульной архитектурой и возможностью удаленного обновления, это обеспечивает быстрое устранение неполадок и техническое обслуживание.

• Удаленное обновление программного обеспечения:Поддерживает удаленные обновления программного обеспечения, обеспечивая своевременное решение проблем с приложениями и удовлетворение меняющихся потребностей в настройке.

• Высокоскоростной разряд:Использует запатентованную технологию быстрого разряда, обеспечивающую безопасный разряд остаточного напряжения от испытуемого объекта в течение 50 миллисекунд.

• Усовершенствованная защита безопасности (GFI):Оснащен интеллектуальной высоковольтной защитой с мониторингом испытательных цепей в реальном времени. При обнаружении случайного контакта человека с высоковольтной цепью система автоматически отключит выход, чтобы предотвратить поражение электрическим током и обеспечить безопасность оператора.

• Беспроводное подключение:Встроенный модуль WiFi поддерживает подключение к беспроводным сетям или мобильным точкам доступа, обеспечивая удаленную диагностику, обновление программного обеспечения и передачу данных для интегрированных приложений умного завода.

• Встроенный источник питания:Включает встроенный источник питания с переменной частотой, способный обеспечивать регулируемое напряжение и частоту в реальном времени. Стандартная конфигурация предлагает выходную мощность до 6 кВА, с возможностью увеличения мощности по запросу.

• Обнаружение дугового замыкания:Способен обнаруживать аномальное дуговое замыкание или короткое замыкание в цепи испытуемого объекта, эффективно отбраковывая дефектные или опасные продукты.

• Интеграция штрих-кода:Поддерживает сканирование штрих-кодов для запуска тестов, группировки тестовых элементов и привязки штрих-кодов к тестовым данным для улучшения отслеживаемости и управления данными.

• Комплекное управление данными:Визуализация данных в реальном времени с помощью диаграмм и статистики, облегчающая детальный анализ и отчетность. Совместимость с основными базами данных и поддержка интеграции с MES и другими корпоративными информационными системами.

Содержание теста:

Сопротивление заземления (GR)
Номинальный выход		32 А/600 мОм
Диапазон выходного напряжения		1,00 ~ 32,00 А
Разрешение по напряжению		0,01 А
Точность выходного напряжения		±(1% × заданное значение + 3 слова)
Колебания тока		≤0,4% x Заданное значение/мин
Выходное напряжение		3,00-8,00 В переменного тока
Разрешение		0,1 В
Выходная частота		50 Гц/60 Гц
Точность частоты		±0,1 Гц
Настройка верхнего/нижнего предела сопротивления		0,1-600 мОм
Диапазон сопротивления	0,1-600 мОм	1,00 ~ 10,00 А
	0,1 Ом R=(6400/ заданное значение тока) мОм	10,10 ~ 64,00 А
Разрешение измерения сопротивления		0,1/1 мОм
Точность измерения сопротивления		±(1% × значение показаний + 3 слова)
Диапазон измерения напряжения		0,00-6,40 В переменного тока
Разрешение измерения напряжения		0,01 В
Точность измерения напряжения		±(1% × значение показаний + 3 слова)
Компенсация сопротивления		0-100 мОм
Время испытания		0, 0,3-999,9 с
Разрешение по времени		0,1 с
Точность времени		±(0,2% × значение показаний + 3 слова)



Ток прикосновения/ток утечки
Настройка тестового зонда	Ток контакта с землей: G-L, G-N, AUTO (G-L, G-N)
	Ток контакта с поверхностью: PH-L, PH-PL
7 видов схем моделирования человеческого тела (MD) являются стандартными (дополнительная настраиваемая сеть человеческого тела)	MD A.	GB12113/IEC60990,GB4706.1/IEC60335-1 GB7000.1/IEC60598-1,GB4943.1/IEC60950-1 GB8898.1/IEC60065
	MD B.	UL1563
	MD C.	GB4943.1/IEC60950-1
	MD D.	UL544P
	MD E.	UL544NP/UL484/UL923/ UL1029/UL471/UL867/UL697
	MD F.	GB12113/IEC60990 GB7000.1/IEC60598-1
	MD G.	GB4943.1/IEC60950-1
Источник питания для испытаний		Переключение полярности: Вкл., Выкл., Авто
		Преобразование заземленного и незаземленного: Вкл., Выкл.
		Переход между нормальным состоянием соединения и состоянием несоединения нейтральной линии источника питания для испытаний: ВКЛ., ВЫКЛ.
Выход тестового напряжения		Однофазный, требует внешнего изолирующего трансформатора или источника питания с переменной частотой; обеспечивает напряжение и частоту, необходимые для испытания.
Настройка верхнего предела тестового напряжения		0,0 В ~ 300,0 В переменного тока
Настройка нижнего предела тестового напряжения		0,0 В ~ 300,0 В переменного тока
Разрешение тестового напряжения		0,1 В ; 45 Гц ~ 65 Гц
Диапазон измерения тестового напряжения		0,0 В ~ 300,0 В, 45 Гц ~ 65 Гц
Разрешение тестового напряжения		0,1 В, 45 Гц ~ 65 Гц
Точность измерения тестового напряжения		20,0 В ~ 300,0 В: ±(2% × значение показаний + 3 цифры)
Ток нагрузки		20 А
Защита от перегрузки по току		Среднеквадратичный ток и время отклика: 25 А ＜ 3 с
		Пиковый ток и время отклика: 70 А ＜ 10 мс
Верхний предел измерения тока прикосновения (эффективное значение)		0,0 мА ~ 20,000 мА
Нижний предел измерения тока прикосновения (среднеквадратичное значение)		0,0 мА ~ 20,000 мА
Разрешение измерения тока прикосновения (среднеквадратичное значение)		0,001 мА
Ошибка измерения тока прикосновения (среднеквадратичное значение)	Переменный ток	±(1% × значение показаний + 3 цифры)
	15 Гц ≤ f ≤ 100 кГц	±(1% × значение показаний + 3 цифры)
	100 кГц ＜ f ≤ 1000 кГц	±(2% × значение показаний + 3 цифры)
Диапазон компенсации тока прикосновения		0,000 ~ 1,000 мА; автоматическое измерение; можно включить или выключить
Время тестирования		0; (1 ~ 999,9); 0 - бесконечность
Разрешение по времени испытания		0,1 с
Точность испытания		±(1% × заданное значение + 1 слово)
Метод испытания		AUTO (G-L, G-N); время по 1,5 раза каждый



Мощность нагрузки
Настройки верхнего/нижнего предела мощности		0,0 ~ 6000 Вт
Диапазон измерения мощности		0,0-999,9 Вт, 1000-6000 Вт
Разрешение измерения мощности		0,1 Вт, 1 Вт
Точность измерения мощности	PF ＞ 0,9	±(0,1% × значение показаний + 0,1% × диапазон)
	PF ≤ 0,9	±(0,4% × значение показаний + 0,1% × диапазон)
Диапазон измерения напряжения		0,0-300,0 В
Разрешение измерения напряжения		0,1 В
Точность измерения напряжения		±(0,1% × значение показаний + 0,1% × диапазон)
Время тестирования		0, 0,3 ~ 999,9 с
Разрешение по времени		0,1 с
Точность времени		±(0,2% × заданное значение + 1 слово)



Низковольтный запуск
Настройка верхнего/нижнего предела тока	0,00-20,00 А
Диапазон измерения тока	0,000-9,999 А, 10,00-20,00 А
Разрешение измерения тока	0,001 А/0,01 А
Точность измерения тока	±(0,1% × значение показаний + 0,1% × диапазон)
Диапазон измерения напряжения	0,0-300,0 В
Разрешение измерения напряжения	0,1 В
Точность измерения напряжения	±(0,1% × значение показаний + 0,1% × диапазон)
Время тестирования	0, 0,3 ~ 999,9 с
Разрешение по времени	0,1 с
Точность времени	±(0,2% × заданное значение + 1 слово)



Конфигурация
Интерфейс связи	WIFI, сетевой порт, USB, RS232 (опционально RS485, CAN)
Размеры (Ш × В × Г), мм	550*1360 (включая ролики без сигнальной лампы) *600
Аксессуары (стандартные)	Тестовая коробка, тестовый зажим, ножной переключатель, сигнальная лампа, руководство по эксплуатации



Тестовый интерфейс:
