IEC60898-1 Пункт 9.10 Комплексный тестер 10000A для отключения выключателей

Комплексный тестер срабатывания автоматических выключателей IEC60898-1, пункт 9.10, 10000A

Информация о продукте:

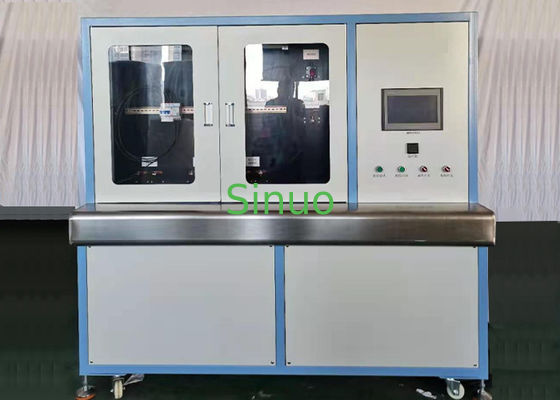

Это испытательное оборудование для автоматических выключателей разработано и изготовлено в соответствии с техническими требованиями, предоставленными заказчиками. Оно соответствует национальным стандартам IEC 60898-1, пункт 9.10 / GB10963.1-2005, пункт 9.10, GB14048.1-2006, пункт 7.2.1 и JB/T8979-2006, пункт 8.13.

Оно может тестировать характеристики задержки срабатывания автоматического выключателя: то есть, подавать ток, равный 1,13, 1,45 и 2,55 номинального тока, чтобы проверить, сработает ли он в течение указанного времени.

Оно также может тестировать характеристики мгновенного срабатывания автоматического выключателя, то есть, подавать ток, равный 3~20 номинальным токам, чтобы проверить, сработает ли он в течение указанного времени.

Оно подходит для онлайн-предварительного тестирования автоматических выключателей в литом корпусе и малогабаритных автоматических выключателей. Это необходимое оборудование для тестирования электрических характеристик производителей автоматических выключателей. Это оборудование имеет функции быстрой установки продукта, автоматического тестирования и автоматического определения.

Корпус оборудования собран из высококачественной алюминиевой стали, пластина покрыта металлом, а поверхность покрыта антистатическим, антикоррозийным и антикоррозийным покрытием. Верхняя часть оборудования оснащена панелью, выключателем питания и клеммами различных спецификаций (для теста задержки срабатывания). Оборудование имеет разумную конструкцию, простое в использовании, простое в эксплуатации, надежное в работе и красивый внешний вид.

Метод испытания:

Это испытательное оборудование использует принцип низкого напряжения и высокого выходного тока, использует внутренний высоковольтный изоляционный трансформатор для выдачи тока, устанавливает размер тока через сенсорный экран для управления источником постоянного тока, а источник постоянного тока управляет размером входного напряжения первичной обмотки трансформатора для регулировки размера выходного тока. Он имеет функцию автоматической стабилизации тока. Время испытания устанавливается через дисплей сенсорного экрана и сравнивается со временем срабатывания для оценки качества автоматического выключателя.

Входная мощность оборудования: трехфазная 380 В/50 Гц/10 кВА;

Характеристики тестирования автоматических выключателей в литом корпусе: малые характеристики мгновенного срабатывания, характеристики задержки срабатывания, испытание на повышение температуры

Режим управления: управление ПЛК с сенсорным экраном

Технические параметры:

1. Камера постоянной температуры:

• Камера постоянной температуры объединена с испытательной машиной для поддержания температуры: комнатная температура ~ 50 градусов, разрешение по температуре 0,1 градуса, стабильность температуры ± 1 градус.

2. Параметры задержки срабатывания:

• Выходной переменный ток: 3~350A;
• Выходное переменное напряжение: 0~5 В;
• Путь выходного тока: 1 путь, контакты многополюсного автоматического выключателя подключены последовательно для тестирования нескольких выключателей;
• Тестирование малогабаритных автоматических выключателей: 3~125A
• Форма выходного тока: синусоидальная волна (оборудование для коррекции искажения формы волны тока не более 5%, системная ошибка не более 3%)
• Режим управления током: автоматическая регулировка, ток устанавливается на сенсорном экране;
• Точность тока: уровень 0,5;
• Точность напряжения: уровень 0,5;
• Коэффициент трансформации: 400/5A;
• Время испытания: 1~999999 с;
• После подачи тока, в 1,13 раза превышающего ток, он автоматически увеличится до 1,45 раз в течение 5 секунд;

3. Параметры испытания мгновенного срабатывания:

• Приспособление: используется терминальный метод, мгновенная одна станция; соответствует автоматическому выключателю 1-4P
• Выходной ток: переменный ток 100A~10000A;
• Количество путей выходного тока: 1 путь,
• Точность тока: 5 уровней;
• Разрешение: 1A
• Время мгновенного испытания ≤0,2 с;
• Установка верхнего предела времени срабатывания: 1~200 мс;
• Установка нижнего предела времени срабатывания: 1~200 мс;
• Испытательная станция: 1 станция
• Метод управления оборудованием: ПЛК + управление сенсорным экраном
• Время синхронизации: 1~999 мс;
• Функция защиты: защита от короткого замыкания, защита от перегрузки, защита от утечки;
• Температура окружающей среды: 0 ~ +40℃;
• 15) Относительная влажность: (20 ~ 90)% относительной влажности;
• Размер шасси: длина 100*ширина 780*высота 1600

4. Испытание на повышение температуры:

• Когда автоматический выключатель находится в нормальных рабочих условиях и испытывается в соответствии с указанными условиями, повышение температуры каждого компонента не должно превышать предельное значение, указанное в таблице 7;
• Автоматический выключатель не должен быть поврежден, чтобы повлиять на его функцию или безопасное использование;
• 8-канальное измерение температуры, разрешение по температуре 0,1 градуса;
• Провода для испытания на повышение температуры: 1, 1,5, 2, 5, 4, 6, 10, каждая спецификация длиной 1 метр, по 5 штук;
• Провода для испытания на повышение температуры: 16, 25, 50, каждая спецификация длиной 2 метра, по 5 штук;
• Специальный клей для повышения температуры: 1 флакон;
• Вода для растворения клея: 1 флакон;
• Диапазон измерения 0~200 градусов;
• Модель термопары: тип T;
• С отображением кривой температуры; С таблицей записи данных о температуре.

Образец дисплея:
