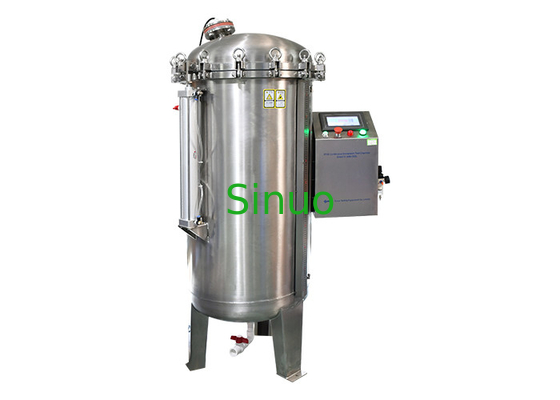

IEC 60529 IPX8 Камера испытаний с непрерывным погружением 350L Резервуар для воды под высоким давлением
| Pressure range: | 00,00 ‰ 0,3 МПа | Water depth range: | 030M |
| Vessel thickness: | 3 мм | Flange thickness: | 20 мм |
| Valve exhaust pressure: | 0.35Mpa | Max ultimate pressure: | 0.4Mpa |
| lid opening method: | Цилиндр | Control method: | Управление ПЛК |
| High Light: | Камера испытаний с непрерывным погружением 350L,IPX8 Камера для испытаний с непрерывным погружением,IEC 60529 Камера испытаний с непрерывным погружением |
||
IEC 60529 IPX8 Камера испытаний с непрерывным погружением 350L Резервуар для воды под высоким давлением
Обзор продукта:
Эта камера для испытаний с непрерывным погружением IPX8 по стандарту IEC 60529-2013 "Степень защиты, обеспечиваемая корпусом (код IP) ".Используется для проверки защитных характеристик корпуса для электронных и электрических изделий, автомобилей, деталей мотоциклов, бытовых приборов, уплотнений и ламп при непрерывном погружении в воду на уровне IPX8.Контролируя глубину образца в воде для достижения стандартного эквивалентного давления, и моделируя давление воды на глубине с применением определенного давления воздуха, чтобы получить давление воды по всей поверхности корпуса образца.Симуляция глубины воды IPX8 более жесткая, чем IPX7.
Особенности оборудования:
1Нагнетательный сосуд изготовлен из 304 нержавеющей стали, с высокой точностью общей подлокотной сварки и хорошей стойкостью к давлению.
2Внешняя часть резервуара соединена прозрачной трубкой, а внешний слой прикреплен линейкой из нержавеющей стали, так что внутренний уровень воды можно четко наблюдать.
3Специальное силиконовое кольцо, хорошая эластичность, не легко повреждается.
4Крышка резервуара над устройством закреплена 8 кольцевыми винтами (распределительный вспомогательный стальной стержень).
5Испытатель оснащен предохранительным клапаном, который автоматически высвобождает давление, когда оно превышает номинальное давление, чтобы предотвратить неправильную работу оператора и настройка давления слишком высока.
6Электрические компоненты управления являются импортными марками (такими как: LS, Panasonic, Omron и т.д.); пневматические компоненты являются марками Airtac, чтобы обеспечить стабильность и срок службы оборудования.
7. Время испытания может быть установлено на: 0-999 минут. Когда время испытания достигается, давление может быть автоматически остановлено и воздух в баке может быть автоматически выпущен.Оператор может открыть крышку резервуара, чтобы взять пробный образец..
8. Дисплей давления: давление отображается датчиком давления, и внутреннее давление может быть автоматически стабилизировано. Точность управления: ± 0,002Mpa, точность отображения датчика: 0,001Mpa.
9.4 В нижней части устройства установлены впускные и выпускные клапаны.
Технические параметры:
| Номер модели: |
SN4411-30M-250L (необязательно) |
SN4411-30M-350L |
SN4411-50M-250L (необязательно) |
SN4411-50M-350L (необязательно) |
|||
| Внешний размер | Приблизительно L600*W780*H1750 мм | Приблизительно L700*W880*H1750 мм | Приблизительно L600*W780*H1750 мм | Приблизительно L800*W950*H1750 мм | |||
| Внутренний размер |
φ500 мм*1200 мм H
|
φ600 мм*1200 мм H
|
φ500 мм*1200 мм H
|
φ600 мм*1200 мм H
|
|||
| Толщина стены сосуда | 3 мм | 3 мм | 4 мм | 4 мм | |||
| Материал для судов | Нержавеющая сталь | ||||||
| Толщина фланца | 20 мм | 20 мм | 25 мм | 25 мм | |||
| Материал фланца | Нержавеющая сталь | ||||||
| Способ открытия верхней крышки | Подъем по цилиндру | ||||||
| Масса оборудования | 120 кг | 130 кг | 140 кг | 150 кг | |||
| Метод регулирования давления | Автоматическая настройка | ||||||
| Ошибка давления | ± 0,002 МПа | ||||||
| Точность отображения датчиков | 0.001Mpa | ||||||
| Диапазон глубины воды для испытаний | 030M | 030M | 050M | 050M | |||
| Диапазон регулировки давления | 00,00 ‰ 0,3 МПа | 00,00 ‰ 0,3 МПа | 00,00 ‰ 0,5 МПа | 00,00 ‰ 0,5 МПа | |||
| Давление выхлопного газа в предохранительном клапане | 0.35 МПа | 0.35 МПа | 0.55 МПа | 0.55 МПа | |||
| Максимальное конечное давление | 00,4 МПа | 00,4 МПа | 00,6 МПа | 00,6 МПа | |||
| Время испытания | 0-999 мин. | ||||||
| Терминалы питания для проб |
С терминалами для подключения источника питания для образца, имеет несущую мощность 15A. Примечание: устройство внешнего источника питания должно быть подготовлено клиентом. Терминалы показывают следующее:
|
||||||
| Устройство защиты | Защита предохранительного клапана давления, защита переключателя от утечки земли | ||||||
| Способ регулирования давления | Установка значения датчика давления | ||||||
| Аксессуары |
Помощная стальная стержня * 1 шт. Впускная труба *1 комплект Водяная труба *1PC (около 5 метров) |
||||||
Рабочая среда:
*Последующая рабочая среда должна быть предоставлена пользователем:
| Использовать сайт | Пол плоский, дренаж гладкий, пол и стены водонепроницаемы, а также установлена канализация или канализационная канавка Вместимость грузоподъемности на земле не менее 300 кг/м2 Поле хорошо проветривается. Нет сильных вибраций вокруг оборудования Никаких горючих, взрывоопасных, коррозионных веществ и пыли вокруг оборудования Вокруг оборудования оставляется соответствующее пространство для использования и обслуживания: Задние, левые, правые, верхняя часть устройства: 600 мм; передняя часть устройства: 1000 мм |
| Условия окружающей среды |
Температура: 5°C-35°C Относительная влажность: ≤ 85% Давление воздуха: 86 кПа106 кПа |
| Электрическое питание | Обменное давление 220 В, 50 Гц |
| Водоснабжение | Вода из крана / чистая вода |
| Источник газа | Пользователь должен подготовить воздушный компрессор, рекомендуемое давление выходного воздуха: 0,6Mpa ≈ 0,8Mpa. |
