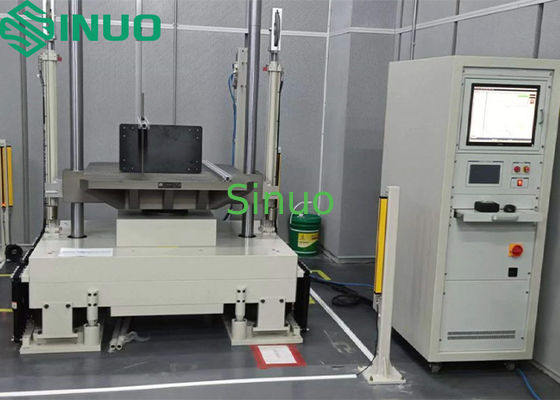

Система испытаний на механический удар батареи: испытания на удар полусинусоидальной, пилообразной и прямоугольной волной

Батарейная механическая система испытаний на удар Half-Sine Sawtooth Square Wave Shock Tests

ПродуктЯ...Информация:

Этот механический испытатель ударов в основном подходит для испытаний устойчивости к ударам в области электронных продуктов, аэрокосмической промышленности, судостроения, оборонного сектора, автомобильных деталей, транспорта и т. д.

При выборе различных генераторов формы волны можно выполнять испытания на полусинусную волну, послепиковую волновую или квадратную волну.

Система соответствует отраслевым стандартам тестирования, таким как GB/T2423-2008, GJB150, IEC-68-2-27, и стандартам промышленной надежности США, таким как MIL-STD-202F, MIL-STD-810F и MIL-STD-883E.(Примечание: стандарты MIL относятся к широко принятым протоколам надежности.

ГлавныйППродуктивность:

1. Это оборудование использует гидравлическое подъемное и высокое давление масла тормоза свободного падения ударной машины.

2Это оборудование использует газо-жидкостное давление и сильное торможение трения для предотвращения вторичного торможения.

3Прибор для измерения удара: одноканальное получение данных. Он может одновременно выполнять измерение данных ускорения, хранение, печать отчетов, обратный звонок данных,управление базой данных и другие функции двух каналов.

4Это оборудование использует резиновый модуль для генерации широкого диапазона импульсов полусинусовых волн любого времени действия.

5Это оборудование может быть использовано для эквивалентного испытания упаковочных коробок.

Технический параметр:

Введение производительности оборудования:

1Рабочая платформа

Примите высокопрочную импортируемую рабочую платформу из алюминиевого сплава.

2Механизм подъема

Примите гидравлическую систему подъема.

3Контроль высоты подъема

Высота подъема измеряется фотоэлектрическим кодером, установленным на базе.сильная антиинтерферентная способность и высокая надежностьЭто гарантирует повторяемость удара.

4. тормозная система

Принимает пневматическое торможение. Сильное торможение трения и функция противопожарного торможения могут тормозить быстро и надежно. Предотвратить вторичный отскок.

5Буферная система

Система снижения вибрации позволяет уменьшить ударную силу, передаваемую с рабочей платформы на землю.

6. генератор волнообразных

Полусинусовая волна: реализовать различные ширины импульсных импульсов 1-30ms;

Квадратная волна: состоит из специального цилиндра и регулирующего клапана давления;

Послепиковая волна: состоит из специальной формы, печи и свинцового блока.

7. Устройство безопасности

Аварийный выключатель: отключает цепь в чрезвычайных ситуациях, таких как вынужденное отключение контактной сварки механизма действия.

Особенности системы измерений:

Соответствует требованиям MIL-STD-810, GJB-150-18-86, IEC68-2-27

Максимальная частота отбора проб до 1 МГц

Максимальное ускорение испытания 100 000 гн

Минимальная ширина испытательного импульса 0,1 мс

Многокадровая запись и воспроизведение форм волн

Поддержка внутреннего и внешнего запуска

АнализFПомазания:

1- Ударная волна, временное захват.

Система автоматически анализирует пиковое значение, ширину импульса, изменение скорости, индекс травмы головы HIC и другие данные импульса удара.Автоматически сопоставьте захваченную форму волны импульса с идеальной формой волны и сравните отклонение между двумя.

2Анализ спектра реакции на удар

Анализ спектра реакции на удар позволяет оценить потенциальный ущерб, вызванный ударом.Система выполняет анализ SRS на каждом импульсе удара и сравнивает отклонение между фактическим SRS и целевым SRS..

3Другие анализы

Анализ деформации силы, демонстрация реакции на удар, анализ вращения и другие необходимые анализы в испытаниях на удар.энергииДемонстрация реакции на удар обеспечивает инструменты для изучения спектра реакции на удар.Анализ вращения удара используется для вращающихся ударных машин или других вращающихся событий управленияСигнал рассчитывается путем измерения осевого ускорения.
