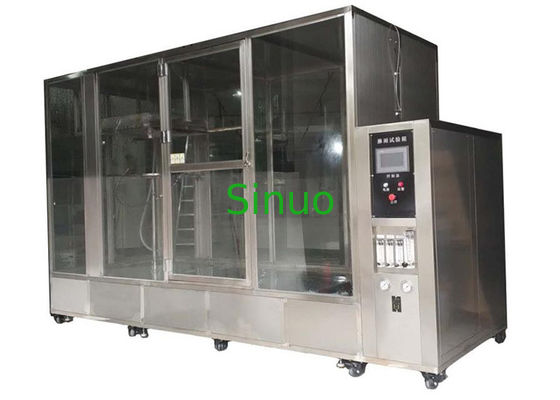

Испытательная камера на водонепроницаемость IEC 60529 IPX1–IPX6, 1800 л, конструкция из нержавеющей стали SUS304

Испытательная камера водонепроницаемости IEC 60529 IPX1–IPX6 1800 л с трубой для испытания на каплепадение и форсунками для струй воды

Обзор продукта

Испытательная камера дождя IEC 60529 IPX1–IPX6 предназначена для оценки того, могут ли электрические и электронные изделия, корпуса и компоненты поддерживать надежную работу в условиях имитации дождя, капающей воды, брызг воды и мощных струй воды. Эта система точно воспроизводит различные условия окружающей среды, чтобы проверить уровень защиты изделий от воды во время исследований и разработок, контроля качества и сертификации.

Широко используется в электроприборах, осветительных приборах, шкафах управления, электронных компонентах, автомобильных деталях, автобусах, мотоциклах и другом оборудовании, камера обеспечивает надлежащую проверку надежности водонепроницаемости изделий, улучшение конструкции и заводской контроль.

Особенности:

1. Подходит для испытаний изделий на водонепроницаемость IPX1, IPX2, IPX3, IPX4, IPX5, IPX6.

2. Внешний корпус изготовлен из высококачественной отечественной стальной пластины, а поверхность покрыта лаком для выпечки, что красиво и долговечно.

3. Внутренняя камера, поворотный стол и осциллирующая трубка изготовлены из нержавеющей стали SUS304# для обеспечения длительного использования без ржавчины.

4. Конструкция камеры; автономный резервуар для воды, вода может циркулировать; поплавковый клапан резервуара для воды установлен в резервуаре для воды, который автоматически контролирует забор воды; и оборудование имеет функцию обнаружения сигнализации низкого уровня воды.

5. На двери имеется прозрачное смотровое окно (из закаленного стекла) и светодиодное освещение внутри камеры, что позволяет оператору легко наблюдать за внутренним испытанием.

6. PX12: Каплеуловитель изготовлен из вакуума и нержавеющей стали. Контактное положение сопла выполнено из латунного конуса, что упрощает установку распылительной форсунки.

7. IPX12: Имеет функцию сушки сжатым воздухом. После завершения испытания из каплеуловителя можно удалить излишки воды, чтобы избежать загрязнения воды и блокировки отверстия иглы. (Примечание: пользователям необходимо обеспечить подачу воздуха).

8. IPX34: Привод осциллирующей трубки использует высококачественный серводвигатель. Скорость и угол колебаний точно регулируются. Нет проблемы с выходом из шага. (Выход из шага: это приведет к неисправности осциллирующей трубки, осциллирующая трубка ударит по центральному валу поворотного стола и приведет к повреждению оборудования.)

9. Распылительная форсунка IPX3/4 и форсунки шланга IPX5/6 изготавливаются в соответствии со следующим:

10. Меры фильтрации: стандартный высокоточный фильтр, может эффективно фильтровать примеси в водопроводной воде; фильтр можно регулярно заменять.

11. Привод поворотного стола: используйте высококачественный шаговый двигатель, скорость и угол можно установить на сенсорном экране (регулируется), и он может автоматически управлять прямым и обратным вращением (вперед и назад: подходит для испытания образца с включенным питанием и для предотвращения наматывания кабеля).

12. Испытательная камера оснащена розеткой питания образца (AC220, 10A). Электропитание образца можно контролировать с помощью программы: отключение питания (0-999 мин) - питание (0-999 мин) - отключение питания (0-999 мин), подходит для образца, который необходимо включать/выключать во время испытаний.

13. Время испытания можно установить на сенсорном экране. Диапазон настройки составляет 0-999 мин (регулируется).

14. Основная система управления использует 7-дюймовый сенсорный экран + ПЛК. Электрические компоненты используют импортные бренды, такие как LS и Omron. Процесс проводки соответствует требованиям национальных стандартов. Расположение электрической платы разумно, проводка прочная, а маркировка четкая.

15. Камера оснащена встроенным ящиком для запасных частей, общие запасные части (например, шестигранные отвертки, фильтрующие элементы, иглы и т. д.) размещаются для удобного хранения и использования.

Технические параметры:

Категория	Элемент	Спецификация
Испытание на каплепадение IPX1–IPX2	Размер внутренней камеры	1800 × 1800 × 1800 мм (Ш×Г×В)
	Внешние размеры	прибл. 2500 × 3300 × 2600 мм (Ш×Г×В)
	Размер каплеуловителя	1200 × 1200 × 60 мм
	Расстояние до образца	200 мм
	Диаметр капельного отверстия	0,4 мм
	Расстояние между отверстиями	20 мм
	Скорость выпадения осадков	1 ±0,5 мм/мин ; 3 ±0,5 мм/мин
	Поворотный стол	IPX1 плоский; IPX2 наклон 15°
	Источник воздуха	≥ 5 кг (поставляется пользователем)
Испытание осциллирующей трубки IPX3–IPX4	Радиус колебаний	200 / 400 / 600 / 800 мм (опционально)
	Расстояние от сопла до образца	200 мм
	Расстояние между отверстиями	50 мм
	Углы распыления	120° (IPX3) / 180° (IPX4)
	Скорость колебаний	IPX3: 30°/с, 15 циклов/мин; IPX4: 5 циклов/мин
	Диаметр отверстия для струи воды	0,4 мм
	Расход на отверстие	0,07 л/мин ±5%
	Давление распыления	80–150 кПа
Испытание струйным распылением IPX5–IPX6	Количество форсунок	1 шт. (IPX5) + 1 шт. (IPX6)
	Внутренний диаметр сопла	IPX5: 6,3 мм / IPX6: 12,5 мм
	Расстояние распыления	2500–3000 мм
	Расход	IPX5: 12,5 ±0,625 л/мин；IPX6: 100 ±5 л/мин
	Давление распыления	30–200 кПа
	Продолжительность распыления	3–9999 мин
	Диапазон таймера	1–9999 мин
	Индикация давления	Аналоговый манометр
Конструкция и материалы	Материал камеры	Нержавеющая сталь SUS304 + закаленное стекло
	Материал каркаса	Нержавеющая сталь SUS304 (шлифованная)
	Система распыления	Насос высокого давления + трубы для распыления из нержавеющей стали
	Материал распылительной трубы	Нержавеющая сталь SUS304
	Скорость поворотного стола	1–7 об/мин регулируется
	Нагрузка на поворотный стол	20 кг
	Высота поворотного стола	300–600 мм регулируется
	Диаметр поворотного стола	200 / 400 / 1000 мм
	Система циркуляции воды	Встроенный резервуар для воды + рециркуляционный насос из нержавеющей стали
Система управления	Контроллер	Система управления с сенсорным экраном
	Настройка времени испытания	1–999 999 мин
	Привод поворотного стола	Мотор-редуктор (стабильная скорость)
	Привод колебаний	Шаговый двигатель (плавное колебание)
	Измерение расхода	Цифровой расходомер
	Контроль давления	Аналоговый манометр
	Управление расходом/давлением	Ручные клапаны + цифровой индикатор
Требования к окружающей среде	Температура окружающей среды	10–35°C (среднее значение за 24 часа ≤28°C)
	Относительная влажность	≤85% относительной влажности
Электрические требования	Электропитание	380 В, 50 Гц, трехфазный пятипроводный
	Потребляемая мощность	прибл. 5 кВт
	Сопротивление заземления	< 4 Ω
	Защита	Защита от утечек, защита от последовательности фаз, сигнализация
Стандартные аксессуары	Мерный стакан	1 шт.
	Ремень	1 шт.
	Фильтрующий элемент	2 шт.
	Поддон для воды (Ø200 мм)	1 шт.
	Наклонный лоток	1 шт.
	Дворник	1 шт.
	Капельные иглы	150 шт.
