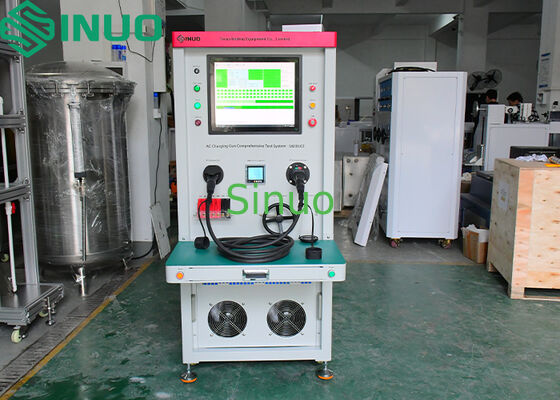

Комплексная система испытаний зарядного пистолета переменного тока для электромобилей по стандарту UL

Электропитание

Однофазное переменное напряжение 220 В / 50 Гц

Подача воздуха

0,6 МПа

Система управления

ПЛК + промышленный ПК

Сканирование штрих-кодов

Устройство поставляется со сканером для считывания штрих-кодов или QR-кодов на образцах для испытаний.

Отсканируйте продукт перед тестированием; после тестирования отсканированный код автоматически связывается с записью испытания, что обеспечивает отслеживаемость.

Испытания на целостность проводов

Испытания на обрыв, целостность, короткое замыкание и последовательность проводки выполняются посредством сканирования входов/выходов ПЛК.

ПЛК автоматически определяет прохождение/непрохождение.

Встроенный диапазон сопротивления

1–5000 Ом, точность: 1%
Верхний и нижний пределы могут быть установлены для определения качества продукта.

Сопротивление CC и PE (кнопка нажата / не нажата)

Вилка переменного тока 16 А: Не нажата RC: 680 Ом, нажата RC+R4: 3,38 кОм

Вилка переменного тока 32 А:Не нажата RC: 220 Ом, нажата RC+R4: 3,52 кОм

Вилка переменного тока 63 А:Не нажата RC: 100 Ом, нажата RC+R4: 3,4 кОм

Точность измерения сопротивления должна достигать 1%–2%.

Диапазон тестирования термисторов

100–50 000 Ом, точность: 2%

Верхний и нижний пределы могут быть установлены для определения качества целостности.

Испытание токопроводящей способности и падения напряжения

Измеряет падение напряжения на разъемах при номинальном и перегрузочном токе.

Встроенный трехфазный регулируемый трансформатор: выход 0–380 В, регулируемая трехфазная нагрузка 0–35 А.

Поддерживаемые диапазоны испытаний:

3,3 кВт однофазный 16 А

7,4 кВт однофазный 32 А

11 кВт трехфазный 16 А

22 кВт трехфазный 32 А

Испытание сопротивления изоляции

Однофазный: L-N, L-E, E-N

Трехфазный: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Параметры:

1. Испытательное напряжение: постоянный ток 100–1000 В (регулируемое)

2. Нижний предел: 1 M–1 GОм (регулируемый)

3. Точность: ±5%

4. Тревога при сопротивлении < заданное значение

Испытание на диэлектрическую прочность (Hi-Pot)

Однофазный: L-N, L-E, E-N

Трехфазный: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Параметры:

1. Испытательное напряжение: переменный ток 0–5 кВ / постоянный ток 0–6 кВ (регулируемое)

2. Предел тока утечки: переменный ток 0,1–20 мА, постоянный ток 0,01–5 мА

3. Точность: ±1,5% + 3 знака

4. Цифровое отображение напряжения, автоматическая программируемая регулировка

5. Тревога, если ток утечки превышает заданное значение

Испытательная станция

Одна станция, один продукт на испытание

Держатели вилок

Держатель вилки переменного тока EU, держатель розетки переменного тока EU, держатель вилки переменного тока GB, держатель вилки переменного тока US

Задняя панель

Специальное прижимное приспособление, соответствующее испытываемому продукту, с зажимом и защитной пластиной

Высота розетки

750–1000 мм, эргономичный дизайн

Компьютерное программное обеспечение

1. Поддерживает Win 7 и Win 10, все настройки параметров можно настроить через программное обеспечение.

2. Результаты испытаний каждого продукта сохраняются на компьютере в режиме реального времени для удобного доступа, просмотра и анализа.

3. Интерфейсы связи зарезервированы для дополнительного подключения к системам MES, что позволяет загружать данные испытаний в базу данных MES для управления и контроля.

4. Данные испытаний сохраняются сразу после завершения.

5. Сохраненные данные испытаний можно экспортировать в формате TXT или Excel.

Размеры

Ш 900 × Г 800 × В 1800 мм

Вес

прибл. 300 кг

Прочее

1. Мобильные ролики с функцией блокировки.

2. Подключение к MES: опционально, применяется дополнительная стоимость.
