Name: IEC 60529 Полнофункциональная IPX1-IPX8 интегрированная система водонепроницаемой испытания водонепроницаемое испытательное оборудование
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN4418
Availability: InStock

МОК:	1
цена:	Подлежит обсуждению
Стандартная упаковка:	фанерный корпус
Срок доставки:	30 дней
Метод оплаты:	Т/Т
Пропускная способность:	5 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Sinuo

Сертификация

Calibration Certificate (Cost Additional)

Номер модели

SN4418

Дождевая зона:

1000 мм × 1000 мм

Капельная диафрагма:

φ0.4mm

Поток осадков:

1 мм/мин, 3 мм/мин

Высота капель:

200 мм (автоматическое управление)

Время тестирования:

10 минут (регулируется)

Материал:

Алюминиевый сплав

Угол поворота:

Макс ±175°

Поток воды:

>10 л/мин±5%

Описание продукта

IEC 60529 Полнофункциональная интегрированная система испытаний водонепроницаемости IPX1-IPX8

Обзор продукции

ВSN4418 Интегрированная система испытания степени водонепроницаемости IPX1~8полностью соответствуетIEC 60529:2013иIEC60335-1 Пункт 15Он включает в себя вертикальную капельку, колеблющуюся трубку, распылитель, распылитель шланга,функции погружения и глубокого погружения для выполнения полных испытаний на водонепроницаемость IPX1/2/3/4/5/6/7/8 на одной машинеОн широко используется дляиспытание водонепроницаемости, сертификация водонепроницаемости, проверка надежностиэлектроники, ламп, наружных устройств, автомобильных деталей, оборудования безопасности и многого другого.

Ключевые особенности

Полное покрытие IP: IPX1 ~ IPX8 все в одном растворе
Полностью соответствует стандартам IEC 60529:2013 и IEC 60335-1
Интеллектуальный контроллер: Mitsubishi PLC + 7-дюймовый цветовой сенсорный экран
Автоматическая постоянная температура, постоянный поток, постоянное давление
Прочная конструкция: нержавеющая сталь + промышленный алюминиевый сплав
Полный комплект аксессуаров: проигрыватель, подъемник, система фильтрации
Централизованный кабинет управления для всех испытательных блоков

Конфигурация системы

Нет, нет, нет.	Имя	IP-код	Примечание
1	Устройство для испытания вертикальных капель дождя	IPX1 ~ 2	Площадь капель: 1000 мм × 1000 мм
2	Устройство для испытания колеблющихся труб	IPX3 ~ 4	Трубы из нержавеющей стали R200~R1600 мм
3	Пробки для распыления	IPX3 ~ 4	Помощный распылитель для ручной работы
4	Шланговый сосуд	IPX5 ~ 6	Испытание распылением воды под высоким давлением
5	Интегрированная камера погружения и резервуар воды и контрольный кабинет	IPX7	Внутренний размер: 650×600×1500 мм
6	Резервуар глубокого погружения	IPX8	φ600×1000 мм сосуд под давлением
7	Стрельбище	IPX1~6 Аксессуар	φ600 мм, наклон 0°/15°

Технические параметры

Устройство для испытания вертикальных капель дождя (IPX1/2)

Применение	Применяется для проведения испытаний IPX1, IPX2.
Дождевая зона	1000 мм х 1000 мм
Материал резервуара	Нержавеющая сталь
Капельная диафрагма	¢ 0,4 мм
Расстояние до отверстия	20 мм
Поток осадков	1 мм/мин, 3 мм/мин, установленные пользователем параметры (ошибка: + 0,5 мм/мин).
Высота капель воды	200 мм (автоматическое управление испытательным оборудованием)
Время испытания	10 мин, может быть настроена в соответствии с необходимостью
Отокачивание	Автоматическое опорожнение резервуара после завершения испытания
Материал корпуса	Промышленный алюминиевый сплав
Размеры (LxDxH)	1100X1200X2800 мм
Структура машины	Стенный монтаж
Компрессор воздуха	Тихий компрессор воздуха

Устройство для испытания колеблющихся труб (IPX3/4)

Нет, нет, нет.	Положение	Параметры
1	Водоснабжение	Поток воды> 10 л/мин±5% чистой воды без включения.
2	Размер колеблющейся трубы	Стандартные колебательные трубы R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm из нержавеющей стали
3	Игловая дыра	Φ0,4 мм
4	Включенный угол двух отверстий	IPX3:120°; IPX4:180°
5	Угол вращения колеблющейся трубы	Максимальное значение ±175° может быть предварительно установлено (Примечание: стандарт требует IPX3:120°; IPX4:360°, но из-за того, что во время испытания под колеблющейся трубкой находится поворотная панель, 360° не может быть достигнуто во время фактического испытания,если без проигрывателя, то 360° может быть достигнуто)
6	Скорость вращения	IPX3: 4 с/час (2×120°); IPX4: 12 с/час (2×360°);
7	Поток воды	Может устанавливаться в зависимости от размера маятника и количества отверстий (0,07 л/мин на отверстие)
8	Время испытания	0.01S 99 часов 59 минут, можно предоставить
9	Дальномер	0 ~ 0,25 МПа
10	Требования к объекту	Специальное IP водонепроницаемое испытательное помещение, земля должна быть плоской с освещением 10A водонепроницаемый выключатель утечки (или розетка), используемый для оборудования. с хорошей функцией притока и дренажа.Наземная установка
11	Район	Согласно колеблющейся трубке выбрал

Насосы для распыления (IPX3/4)

Нет, нет, нет.	Положение	Параметр
1	Водоснабжение	Поток воды составляет 50-150 кПа чистой воды без включения.
2	Параметры распылителя	Внешний диаметр: Ф102 мм сферический диаметр: СФ75.5 мм Есть среднее отверстие и Есть 24 отверстия во внутреннем круге отверстий, угол которых составляет 30°.Есть 96 отверстий во внешнем круге отверстий, угол которых составляет 15°В общей сложности 121 отверстие.
3	Поток воды	10L/min±5%, регулируемый потокометром (потокмет не включен в данный пункт, необязательно)
4	Диапазон датчика давления	0 ‰ 0,4 МПа
5	Защитный щит	Удаляемый
6	Дальномер	0 ~ 0,25 МПа
7	Требования к объекту	Специальная IP водонепроницаемая испытательная комната, земля должна быть плоской с освещением с хорошей функцией притока и дренажа.

Насадка шланга (IPX5/6)

Нет, нет, нет.	Положение	IPX5	IPX6
1	Водоснабжение	Поток воды > 12,5 л/мин±5% чистой воды без включения.	Поток воды > 100 л/мин±5% чистая вода без включения.
2	Диаметр сопла	Ф6,3 мм	Ф12.5 мм
3	Поток воды	120,5±0,625 л/мин,измеритель потока регулируется	100±5 л/мин,измеритель потока регулируется
4	Расстояние от реактивной сопла до корпуса	2.5 ~ 3 м	2.5 ~ 3 м
5	Время испытания	Не менее 1 мин/м2 ((не менее 3 мин)	Не менее 1 мин/м2 ((не менее 3 мин)
6	Дальномер	0 ~ 0,25 МПа	0 ~ 0,25 МПа
7	Требования к объекту	Выделенная IP водонепроницаемая испытательная комната шириной более 3 м, с хорошей функцией притока и отвода.	Выделенная IP водонепроницаемая испытательная комната шириной более 3 м, с хорошей функцией притока и отвода.

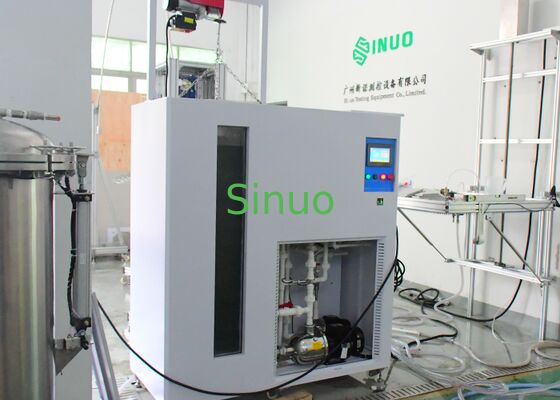

Интегрированная камера погружения и кабинет управления (IPX7)

Положение	Параметр
Размер внутренней камеры	650 мм × 600 мм × 1500 мм
Объем водяного бака	Приблизительно. 500 л.
Контроль температуры	Температура в помещении ~ 65°C (±3°C, PID)
Расстояние подъема	0~1200 мм
Грузоподъемность	100 кг
Контроллер	Mitsubishi PLC + 7-дюймовый сенсорный экран
Сила	Трехфазный переменный ток 380 В, 50 Гц
Размеры	1400×750×1600 мм

Резервуар глубокого погружения (IPX8)

Положение	Параметр
Размер резервуара	φ600 мм × 1000 мм
Диапазон давления	0~5bar (настраиваемая)
Дальномер	0~6бар, класс 0,25
Время испытания	0~99 мин.
Максимальное давление	5 бар
Соединение	3/4 шланг из стали высокого давления

Стрельбище (IPX1~6 Аксессуар)

Положение	Параметр
Диаметр	φ600 мм
Скорость	1 вращение в минуту
Угол наклона	0°, 15°
Ротация	90° / непрерывный
Материал	Промышленный алюминиевый сплав
Размеры	800 × 800 × 250 мм

Часто задаваемые вопросы

Вопрос 1: Какие IP-тесты может выполнять SN4418?

A: Он поддерживает полный диапазон водонепроницаемых испытаний:IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7, IPX8.

Вопрос 2: Какие международные стандарты соответствуют этой системе?

А: Он полностью соответствуетIEC 60529:2013иIEC60335-1 Пункт 15для сертификации водонепроницаемости продукции.

Вопрос 3: Нужны ли мне дополнительные шкафы управления?

Ответ: Нет.централизованное управлениечерез интегрированный шкаф управления IPX7.

Вопрос 4: В чем разница между IPX7 и IPX8?

A: IPX7Временное погружение под нормальным давлением; IPX8глубокое погружение под давлениемдо 5 бар.

Q5: Каковы требования к установке?

Ответ: Требуется специальная водонепроницаемая испытательная комната с плоским полом, дренажными канавками, чистой водопроводной водой и 10А водонепроницаемой защитой от утечек.

Q6: Можно ли настроить параметры испытания?

Ответ: Да. Время, поток, давление, температура, угол могут бытьточно настроенныйна сенсорном экране.

Вопрос 7: Противоречит ли оборудование ржавчине?

A: Использование ключевых частейиз нержавеющей стали; корпус использует промышленный алюминиевый сплав.
